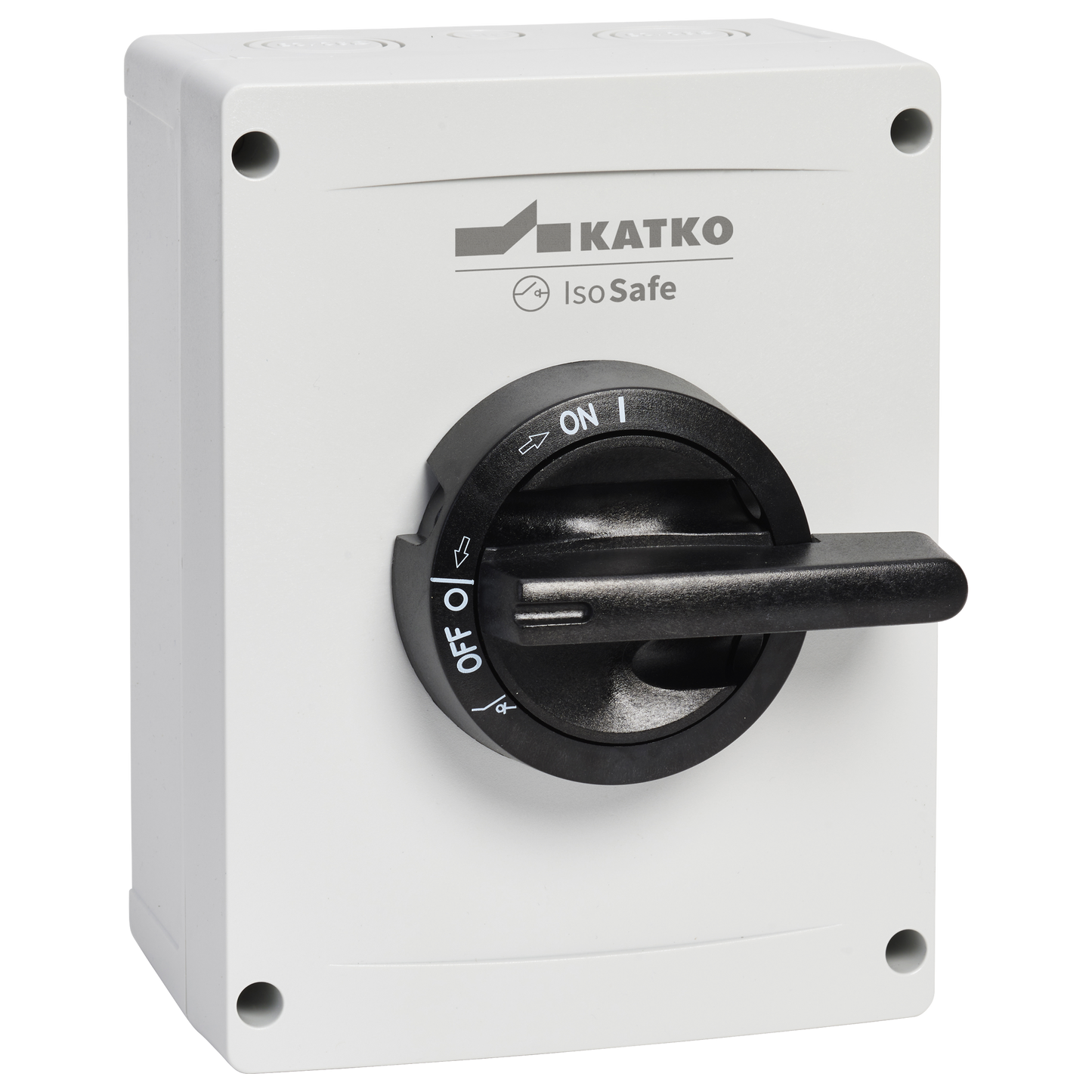

Turvakytkin EMC 3x25A IP66 1NO/1NC

- KEM 325 1V M3EMC 2XM20MEMC M16P

Turvakytkin EMC 3x25A IP66 1NO/1NC

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410250433
Rated operational current AC-23A 415V (A)
25
Kotelotyyppi
Polykarbonaatti
Kotelo
M3 (144 x 190 x 96 mm)
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M20 (6,0-12,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
Syvyys
96 mm
EMC
true
Kotelo
M3 (144 x 190 x 96 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410250433
Korkeus
190 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Auxiliary contact 1NO/1NC, Polycarbonate enclosure; W144 x H190 x D96,EMC shielded, Cable entries: 2 x M20 (6,0-12,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
Liittimen max. vääntömomentti (Nm)
1.8
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nettopaino
0.8355 kg
Nimellisarvot kaapelikoolla (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
- KEM 325 1V M3EMC 2XM20MEMC M16P
Rated breaking cap. ICN AC-23A 415V (A)
200
Rated breaking cap. ICN AC-23A 500V (A)
200
Rated breaking cap. ICN AC-23A 690V (A)
200
Rated fused short-ckt current back-up fuse opt 1 (A)
40
Rated fused short-ckt current peak value (kA)
6
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
40
Mitoitettu jatkuva virta AC-21A 500V (A)
40
Mitoitettu jatkuva virta AC-21B 415V (A)
40
Mitoitettu jatkuva virta AC-22A 415V (A)
25
Mitoitettu jatkuva virta AC-22A 500V (A)
25
Rated operational current AC-22A 690V (A)
25
Rated operational current AC-23A 415V (A)
25
Rated operational current AC-23A 500V (A)
25
Rated operational current AC-23A 690V (A)
25
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
11
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
15
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
22
Rated short-ckt. making cap. Icm 690V (kA)
2.5
Rated short-time withstand current 1s Icw 690V (kA)
1.7
Rated therm. current Ithe (A)
40
Rated therm. current Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin EMC 3x25A IP66 1NO/1NC
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 400V 11kW
Terminals bolt size (Cu mm²)
1,5..16
Tilavuus
2.6266 l
Leveys
144 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
250 mm
Pakkauskoko 1 GTIN-koodi
6419410338353
Pakkauskoko 1 korkeus
800 mm
Pakkauskoko 1 tilavuus
120 l
Pakkauskoko 1 paino
32.514 kg
Pakkauskoko 1 leveys
600 mm
Myyntiyksikkö
1
