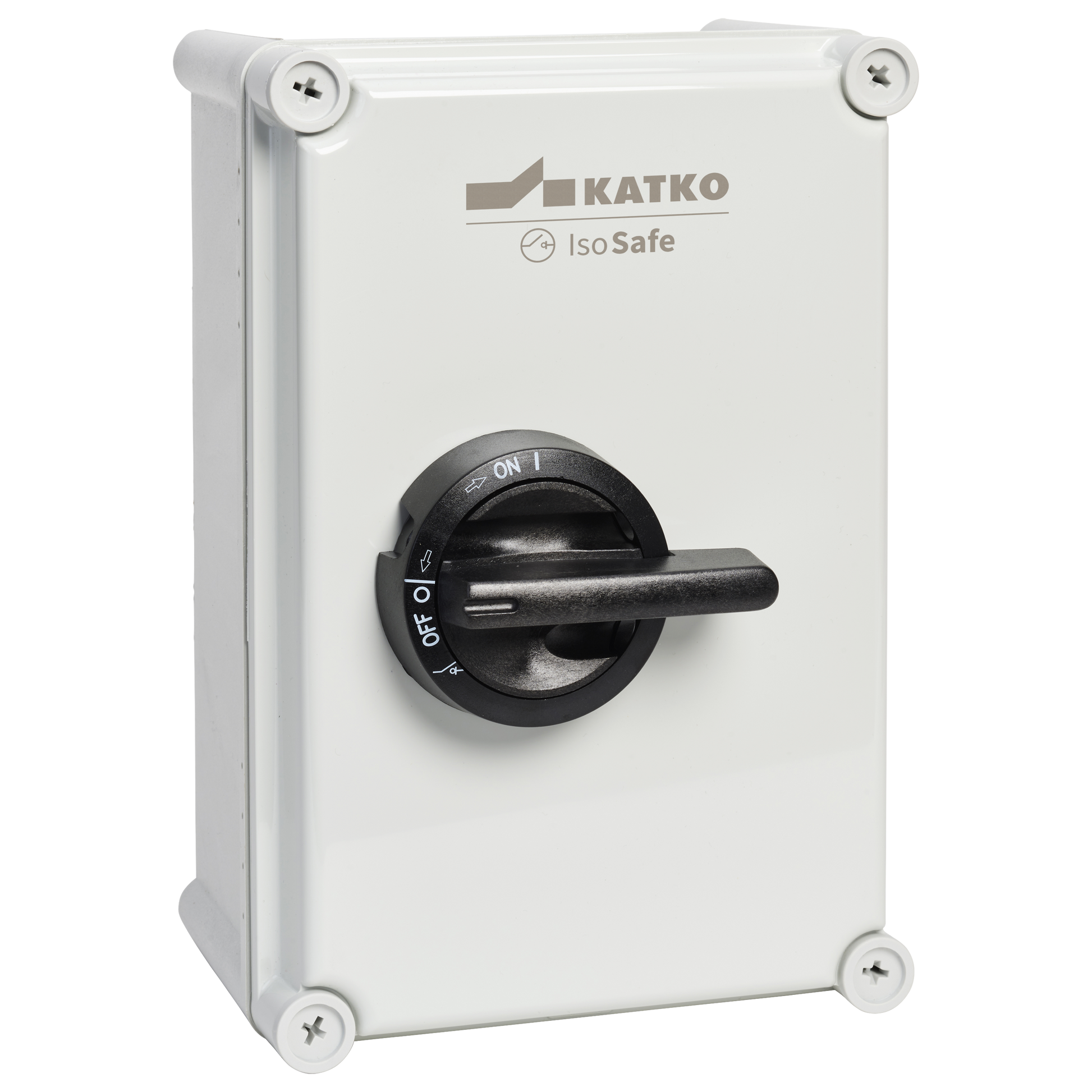

Turvakytkin 4x125A

KEM 4125L MF10

Turvakytkin 4x125A

Katkon UL/cUL-hyväksytyt polykarbonaattikotelotut turvakytkimet on suunniteltu vaativiin teollisiin ja kaupallisiin käyttökohteisiin, joissa turvallisuus, vaatimustenmukaisuus ja luotettava toimintavarmuus ovat keskeisiä. Type 4X -luokan polykarbonaattikotelo tarjoaa erinomaisen korroosionkestävyyden, sähköisen eristyksen ja UV-säteilyn kestävyyden, varmistaen luotettavan toiminnan sekä sisä- että ulkokäytössä.

Kytkimet soveltuvat suorakäynnistyksiseen moottorikäyttöön aina 75 hevosvoimaan asti 600 voltin jännitteellä sekä monipuolisiin moottori- ja kuormanerotussovelluksiin. UL- ja CSA-vaatimusten mukaisesti sertifioidut ja UL 60947-4-1A -standardin täyttävät kytkimet vastaavat Pohjois-Amerikan markkinoiden suorituskyky- ja sääntelyvaatimuksiin.

Katkon käyttökohdelähtöiseen suunnitteluun pohjautuvat turvakytkimet tarjoavat pitkäikäistä luotettavuutta ja turvallista sähkönjakelua kohteisiin, joissa kestävyys ja standardit täyttävät ratkaisut ovat kriittisiä.

GTIN-koodi
6419410344200
Ampeerit 600V
125
Kotelotyyppi
Polykarbonaatti
Kotelo
MF10 (188 x 280 x 130 mm)
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Ampeerit 600V
125.0
Syvyys
171 mm
EMC
false
Kotelo
MF10 (188 x 280 x 130 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410344200
Korkeus
280 mm
HP 208V
20.0
HP 415V
25.0
HP 480V
50.0
HP 600V
60.0
IP-luokka
IP66
Pitkä tuotenimi
4-pole, Polycarbonate enclosure; W188 x H280 x D171
Liittimen max. vääntömomentti (Nm)
6
Mekaaninen kestävyys (käyttökertojen määrä)
16000
Nettopaino
2.2454 kg
Nimellisarvot kaapelikoolla (mm²)
70
Napojen lukumäärä
4
Tuotetyyppi
KEM 4125L MF10
Rated breaking cap. ICN AC-23A 415V (A)
1000
Rated breaking cap. ICN AC-23A 500V (A)
640
Rated breaking cap. ICN AC-23A 690V (A)
640
Rated fused short-ckt current back-up fuse opt 1 (A)
160
Rated fused short-ckt current peak value (kA)
15
Rated fused short-ckt current RMS Ik opt 1 (kA)
65
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
160
Mitoitettu jatkuva virta AC-21A 500V (A)
160
Mitoitettu jatkuva virta AC-21B 415V (A)
160
Mitoitettu jatkuva virta AC-22A 415V (A)
125
Mitoitettu jatkuva virta AC-22A 500V (A)
125
Rated operational current AC-22A 690V (A)
125
Rated operational current AC-23A 415V (A)
125
Rated operational current AC-23A 500V (A)
80
Rated operational current AC-23A 690V (A)
80
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
55
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
55
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
75
Rated short-ckt. making cap. Icm 690V (kA)
8
Rated short-time withstand current 1s Icw 690V (kA)
5
Rated therm. current Ithe (A)
160
Rated therm. current Ith (A)
160
Lyhyt tuotekuvaus
Turvakytkin 4x125A
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x125A 400V 55kW
Terminals bolt size (Cu mm²)
6..70
UL
UL 60947-4-1A
Tilavuus
9.0014 l
Leveys
188 mm
Wire size Cu
8-1/0AWG

No dimensional drawings available for this product.

Mittakuva

No dimensional drawings available for this product.

Logistiikkatiedot

Pakkauskoko 1 syvyys
120 mm
Pakkauskoko 1 GTIN-koodi
6419410447758
Pakkauskoko 1 korkeus
200 mm
Pakkauskoko 1 tilavuus
3.6 l
Pakkauskoko 1 paino
2.314 kg
Pakkauskoko 1 leveys
150 mm

Ladattavat tiedostot

    No downloadable files available for this product.
