- KUM 325S M3EMC 2XM25MEMC M16P

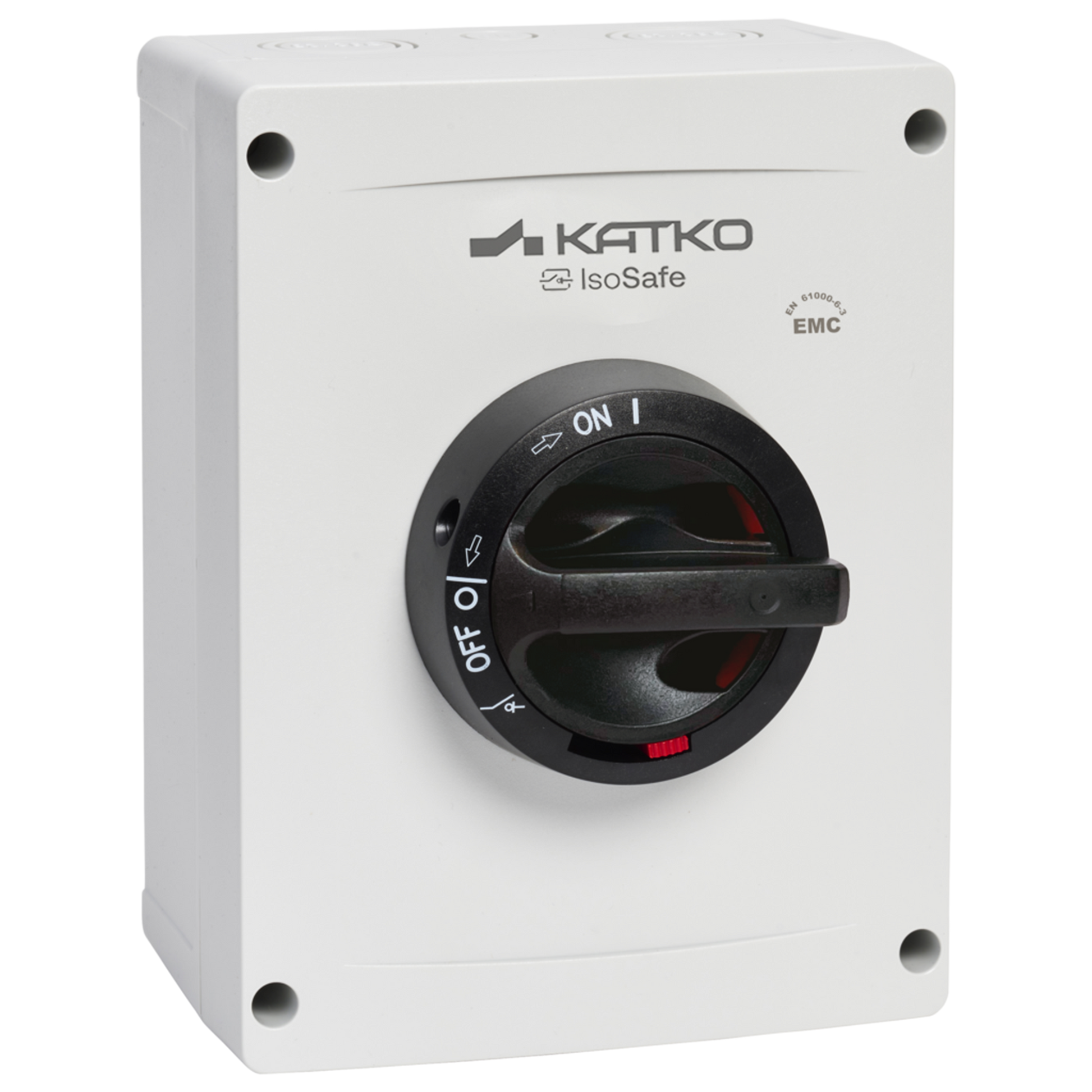

Turvakytkin EMC 3x25A IP66 1NO

- KUM 325S M3EMC 2XM25MEMC M16P

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410365366
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Kotelotyyppi
Polykarbonaatti
Kotelo
M3 (144 x 190 x 96 mm)
Apukosketin
1NO

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
Syvyys
96 mm
EMC
true
Kotelo
M3 (144 x 190 x 96 mm)
Kotelotyyppi
Polykarbonaatti
ETIM-luokka
EC000216
GTIN-koodi
6419410365366
Korkeus
190 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Normally closed auxiliary contact, Polycarbonate enclosure; W144 x H190 x D96,EMC shielded, Cable entries: 2 x M25 (11,0-17,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
1.2351 kg
Nimellisarvot kun kaapelikoko (mm²)
16
Napojen lukumäärä
3
Tuotetyyppi
- KUM 325S M3EMC 2XM25MEMC M16P
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
40
Huippuarvo (kA)
6
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
63
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
2.5
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
1.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
63
Avoimen tilan terminen rajavirta, Ith (A)
63
Lyhyt tuotekuvaus
Turvakytkin EMC 3x25A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
2.6266 l
Leveys
144 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
79.5 mm
Pakkauskoko 1 GTIN-koodi
6419410365366
Pakkauskoko 1 korkeus
158.5 mm
Pakkauskoko 1 tilavuus
1.3105 l
Pakkauskoko 1 paino
1.2351 kg
Pakkauskoko 1 leveys
104 mm
Myyntiyksikkö
1
