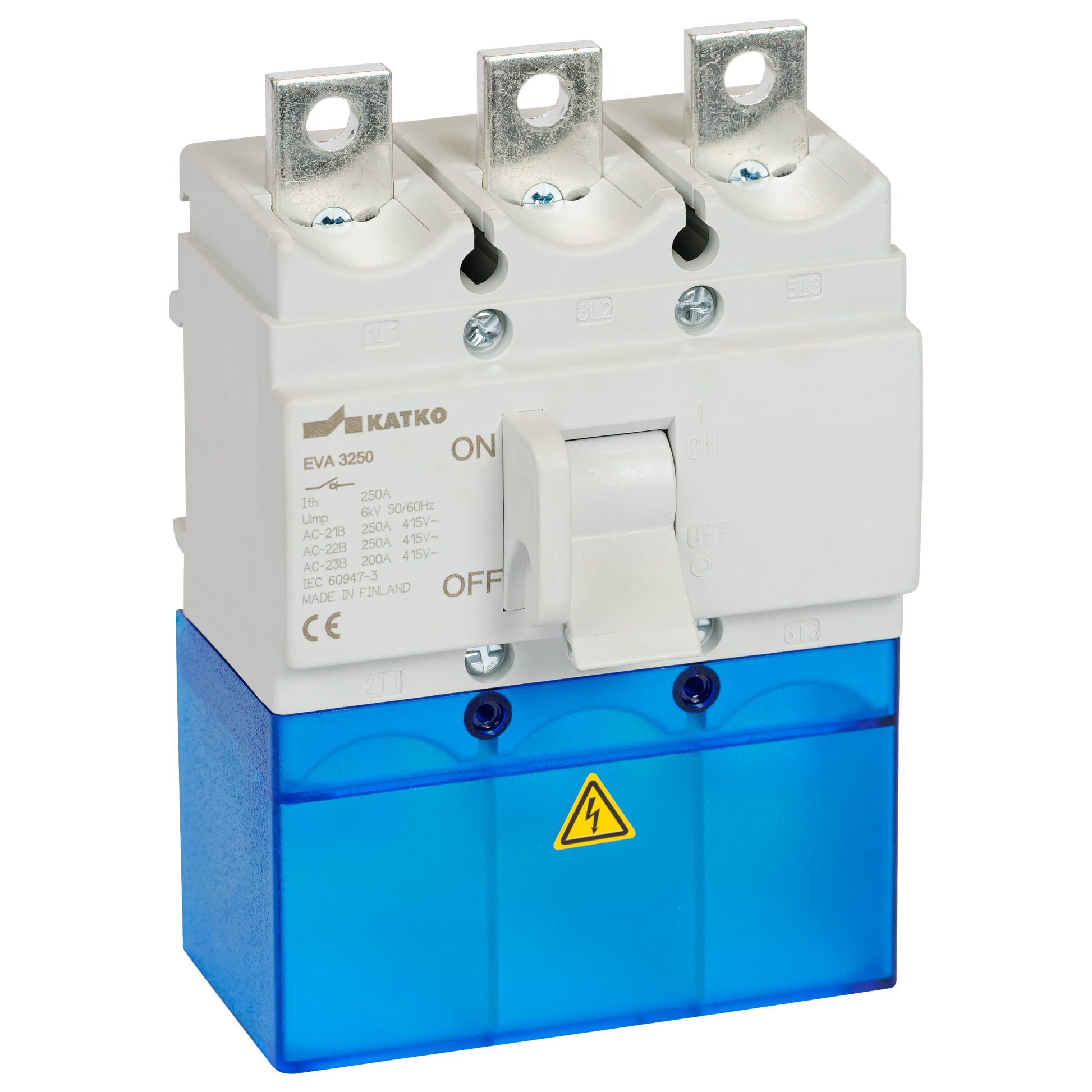

EVA 3250 2XLS4XVS

Toggle switch 3x250A

EVA 3250 2XLS4XVS

Katko LoadSafe EVA toggle load break switches (200–250A) are robust and compact solutions designed for reliable load switching in medium-capacity electrical systems. Available in 3- and 4-pole versions with options for terminal covers and phase barriers, these switches support flexible installation requirements while maintaining straightforward operation.

Switch technology based on silver contacts ensures safe, durable operation even in demanding environments, and devices are tested according to IEC 60947-3 for consistent performance.

Product Number
20322
E-nummer FI
3600808
Nominell driftsström AC-22A 415 V (A)
250
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410203224
Djup
106 mm
ETIM-klass
EC000216
E-nummer FI
3600808
Höjd
77 mm
Max. termineringsmoment (Nm)
15..22
Mekanisk livslängd (antal manövreringar)
16000
Nominella värden med kabeldiameter (mm²)
120
Antal poler
3
Produkttyp
EVA 3250 2XLS4XVS
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1600
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
250
Nominell toppström vid kortslutning (kA)
21
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
6
Nominell isolationsspänning Ui (V)
690
Nominell driftsström AC-21A 415 V (A)
250
Nominell driftsström AC-22A 415 V (A)
250
Nominell driftsström AC-23A 415 V (A)
200
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
90
Nominell kortslutningskapacitet: 415 kA vid 1 kV
11.4
Nominell kortvarig tålig ström 1 s Icw 415 V (kA)
6.5
Nominell termisk ström Ith (A)
250
Kort produktbeskrivning
Toggle switch 3x250A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x200A 400V 90kW
Anslutningsplintarnas polstorlek (Cu mm²)
M8
Volym
1.51 l
Bredd
185 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
106 mm
Förpackningsstorlek 1 GTIN-kod
6419410203224
Förpackningsstorlek 1 höjd
77 mm
Förpackningsstorlek: 1 volym
0.8652 l
Förpackningsstorlek 1 bredd
106 mm
Försäljningsenhet
1
