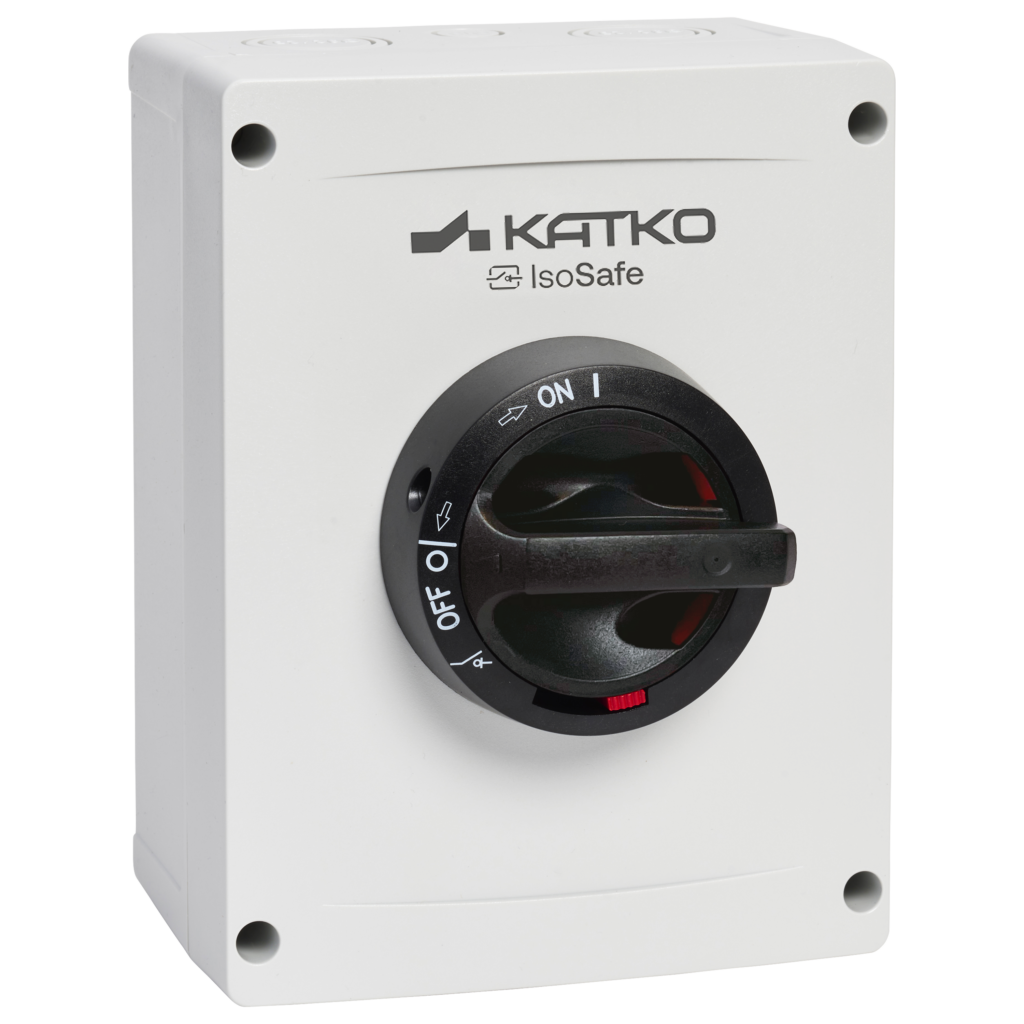

ISF 330UL M3

Manual motor controller 3x30A

ISF 330UL M3

Katko UL/cUL listed polycarbonate enclosed disconnect switches are designed for demanding industrial and commercial applications where safety, compliance and reliable disconnection are essential. Featuring a Type 4X polycarbonate enclosure, they provide excellent corrosion resistance, electrical insulation and UV stability, ensuring dependable operation in both indoor and outdoor environments.

The switches support across-the-line motor starting up to 75 HP at 600 V and are suitable for a wide range of motor and load disconnect applications. Certified according to UL and CSA requirements and compliant with UL 60947-4-1A, they meet the expectations of North American installations where performance and regulatory compliance are critical.

Produktnummer
34686
Nominell ström 600 V
30
Kapslingstyp
Polycarbonate
Kapsling
M3 (144 x 190 x 96 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Nominell ström 600 V
30.0
delivery_time
10
Djup
96 mm
EMC
false
Kapsling
M3 (144 x 190 x 96 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
GTIN
6419410346860
Höjd
190 mm
Hästkrafter 208V
5.0
Hästkrafter 480V
10.0
Hästkrafter 600V
15.0
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nominella värden med kabeldiameter (mm²)
10
Antal poler
3
Produkttyp
ISF 330UL M3
Nominell brytkapacitet: ICN AC-23A 415 V (A)
200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
200
Nominell brytkapacitet: ICN AC-23A 690 V (A)
200
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
25
Nominell toppström vid kortslutning (kA)
3.8
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
40
Nominell driftsström AC-21A 500 V (A)
40
Nominell driftsström AC-21A 690 V (A)
40
Nominell driftsström AC-22A 415 V (A)
25
Nominell driftsström AC-22A 500 V (A)
25
Nominell driftsström AC-22A 690 V (A)
25
Nominell driftsström AC-23A 415 V (A)
25
Nominell driftsström AC-23A 500 V (A)
25
Nominell driftsström AC-23A 690 V (A)
25
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
11
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
15
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
22
Nominell kortslutningskapacitet: 690 V (kA)
1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
0.7
Nominell termisk ström Ith (A)
40
Nominell termisk ström Ith (A)
40
Kort produktbeskrivning
Manual motor controller 3x30A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x25A 400V 11kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Volym
2.6266 l
Bredd
144 mm
Kabelstorlek Cu
14-8 AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1 GTIN-kod
6419410346860

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
