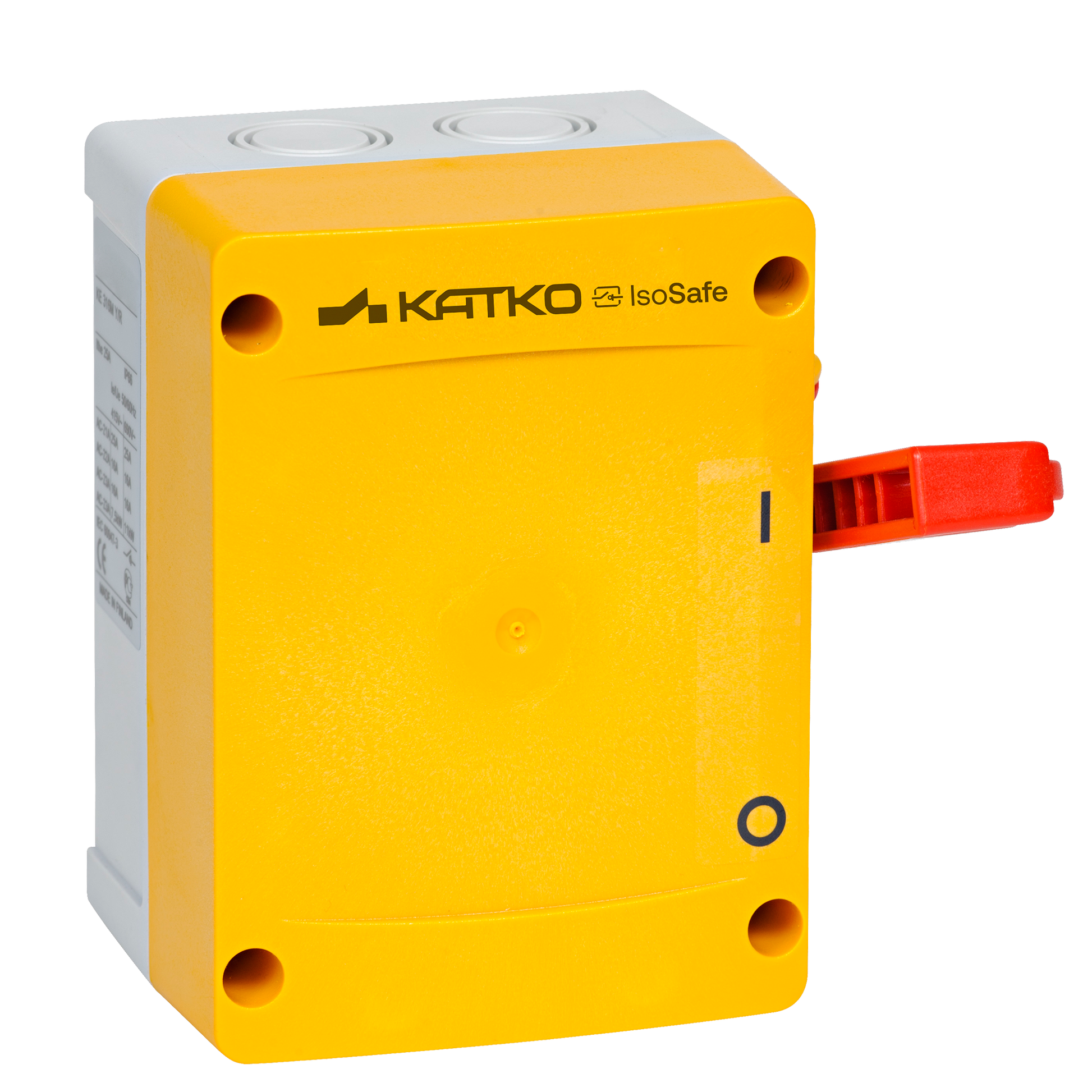

KE 416 MYR M2S 2XM25P

Isolating switch 4x16A IP66

KE 416 MYR M2S 2XM25P

Katko IsoSafe side-operated polycarbonate isolators are designed for safe and reliable isolation in demanding indoor and outdoor applications. The durable polycarbonate enclosure offers excellent resistance to UV radiation and many chemicals.

The range features a padlockable side-operated handle, fully rated load break performance and self-extinguishing material with excellent insulation properties. Available in 2-, 3- and 4-pole versions, including 3-pole models with auxiliary contact, IsoSafe polycarbonate isolators combine safety, clarity and easy installation for professional electrical applications.

Produktnummer
30415
Nominell driftsström AC-23A 415 V (A)
16
Kapslingstyp
Polycarbonate
Kapsling
M2S (96.4 x 130.4 x 81 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
2 x M25 (11,0-17,0 mm), plastic
delivery_time
10
Djup
81 mm
EMC
false
Kapsling
M2S (96.4 x 130.4 x 81 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
GTIN
6419410304150
Höjd
130.4 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
20000
Nettovikt
0.4686 kg
Nominella värden med kabeldiameter (mm²)
2.5
Antal poler
4
Produkttyp
KE 416 MYR M2S 2XM25P
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
16
Nominell driftsström AC-21A 500 V (A)
16
Nominell driftsström AC-21A 690 V (A)
16
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell kortslutningskapacitet: 415 kA vid 1 kV
1.6
Nominell kortvarig tålig ström 1 s Icw 415 V (kA)
1.1
Nominell termisk ström Ith (A)
16
Nominell termisk ström Ith (A)
16
Kort produktbeskrivning
Isolating switch 4x16A IP66
Omkopplartyp
Load Break Switch
Tekniskt namn
4x16A 400V 7.5kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
1.0182 l
Bredd
96.4 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
120 mm
Förpackningsstorlek 1 GTIN-kod
6419410304150
Förpackningsstorlek 1 höjd
400 mm
Förpackningsstorlek: 1 volym
14.4 l
Förpackningsstorlek 1 vikt
0.4686 kg
Förpackningsstorlek 1 bredd
300 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
