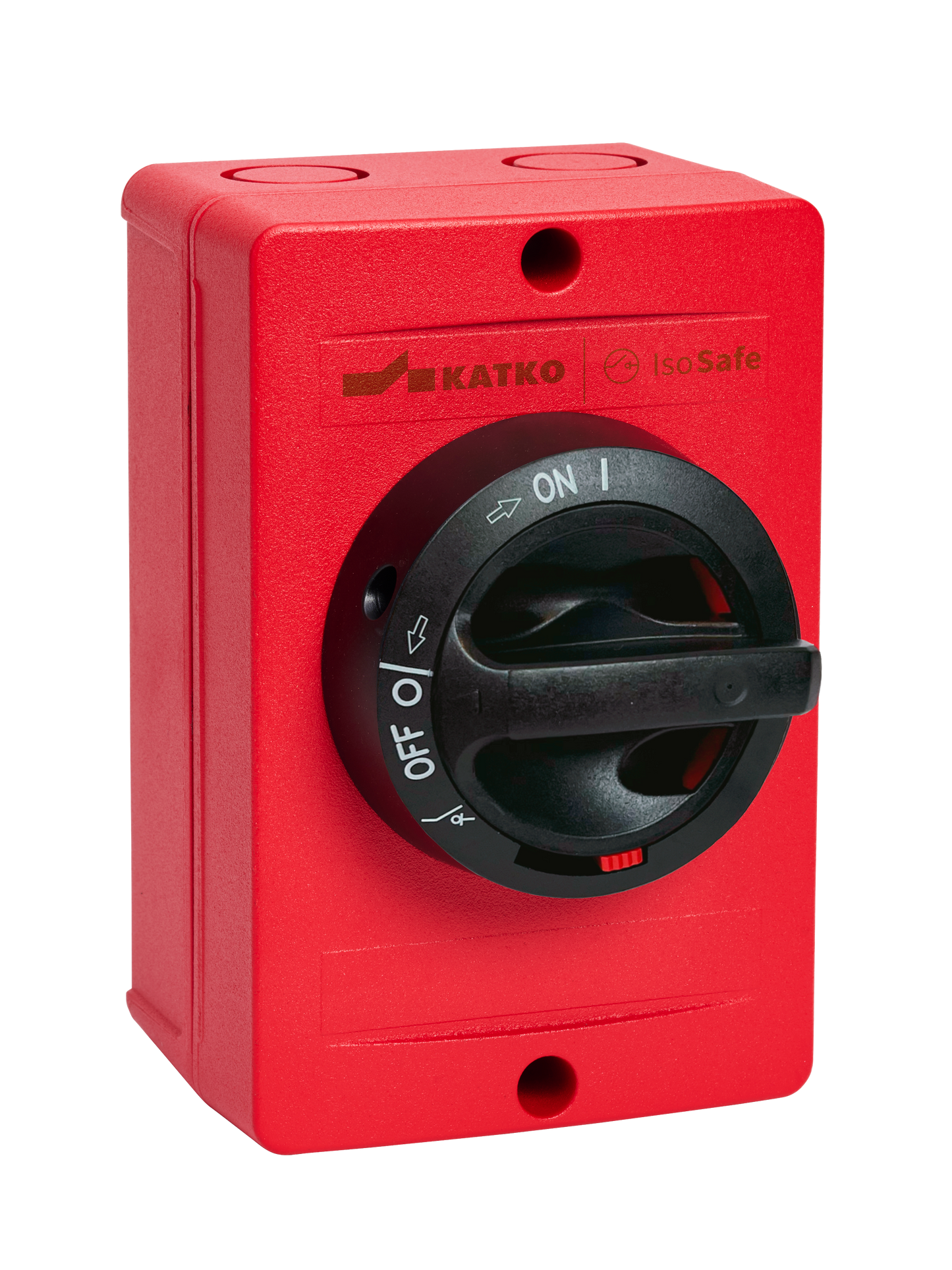

- KEA 316 FR3 A2

Isolating switch F300 3x16A IP66

- KEA 316 FR3 A2

Katko firerated isolators (16-800A) are designed to maintain circuit integrity and isolation functionality even under fire exposure. They support safety-critical installations where continued performance during extreme conditions is required.

Built with durable materials and tested to meet relevant fire performance standards, they provide dependable isolation for public buildings, infrastructure, and industrial facilities.

Product Number
33339
Nominell driftsström AC-23A 415 V (A)
16
Kapslingstyp
Aluminium
Kapsling
A2 (104 x 159 x 80 mm)
Brandklassad
F300
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410333396
Djup
80 mm
EMC
false
Kapsling
A2 (104 x 159 x 80 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000216
Brandklassad
F300
Höjd
158.5 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
1.1365 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
3
Produkttyp
- KEA 316 FR3 A2
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6.1
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
600
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
25
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Isolating switch F300 3x16A IP66
Omkopplartyp
Load Break Switch
Tekniskt namn
3x16A 400V 7.5kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
1.3187 l
Bredd
104 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
80 mm
Förpackningsstorlek 1 GTIN-kod
6419410333396
Förpackningsstorlek 1 höjd
158.5 mm
Förpackningsstorlek: 1 volym
1.3187 l
Förpackningsstorlek 1 vikt
1.1365 kg
Förpackningsstorlek 1 bredd
104 mm
Försäljningsenhet
1
