- KEA 316UL A2EMC 2XM25MEMC KST16M

Manual motor controller EMC 3x16A

- KEA 316UL A2EMC 2XM25MEMC KST16M

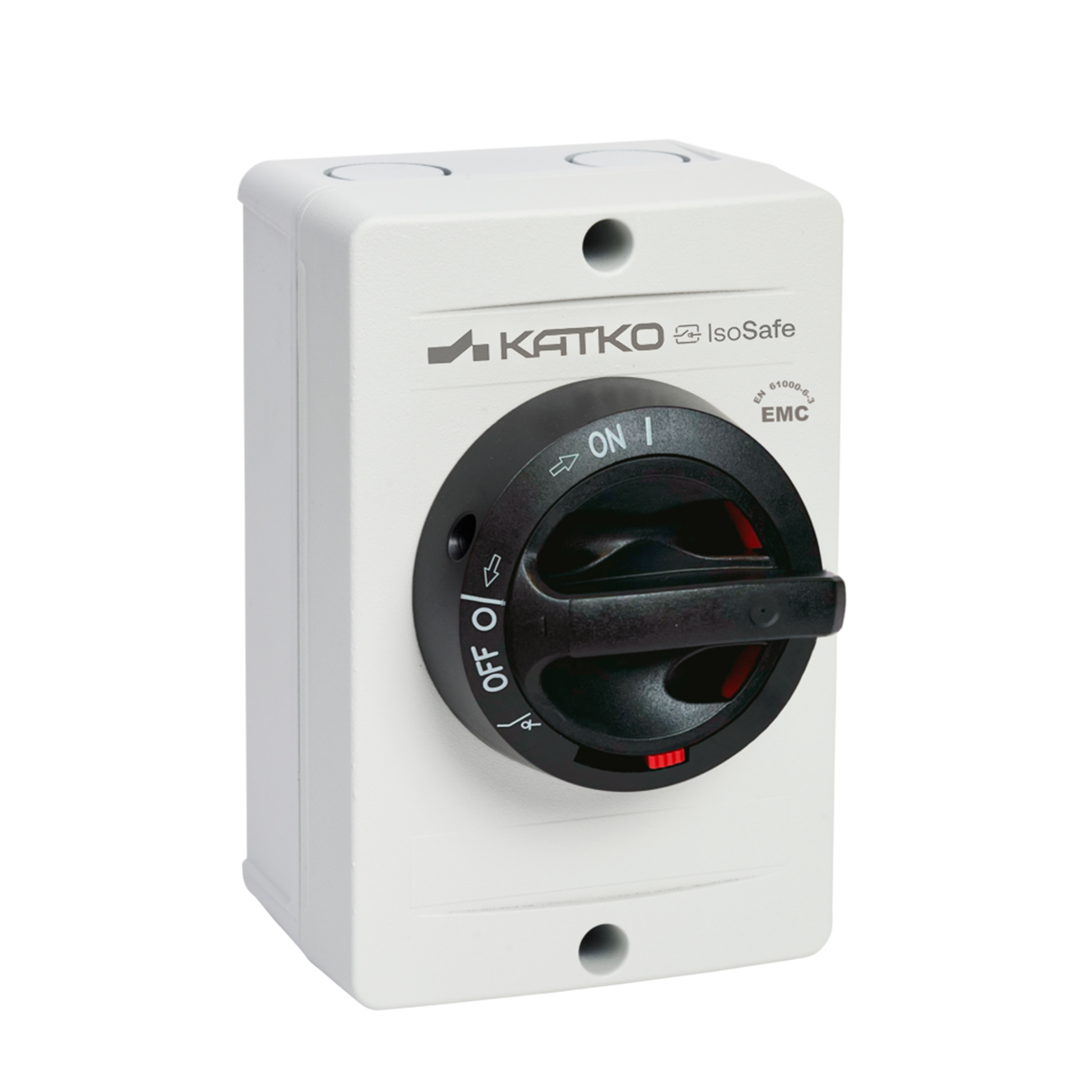

Katko UL/cUL listed EMC-protected enclosed disconnect switches (16-150A) are designed for applications where reliable disconnection and electromagnetic compatibility are required. The EMC-protected enclosure minimizes electromagnetic interference, supporting stable operation in installations with sensitive equipment and strict EMC requirements.

The switches support across-the-line motor starting up to 75 HP at 600 V and are suitable for a wide range of motor and load disconnect applications. Certified according to UL and CSA requirements and compliant with UL 60947-4-1A, they meet North American regulatory standards while ensuring dependable performance in electrically sensitive environments. Developed using Katko’s application-driven engineering approach, these disconnect switches provide safe, reliable and interference-controlled electrical distribution.

Produktnummer
30880
Nominell ström 600 V
16
Kapslingstyp
Aluminium
Kapsling
A2 (104 x 159 x 80 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Nominell ström 600 V
16.0
Kabelgenomföringar
2 x M25 (11,0-17,0 mm), metal EMC; 1 x plug, metal
delivery_time
10
Djup
114 mm
EMC
true
Kapsling
A2 (104 x 159 x 80 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000216
GTIN
6419410308806
Höjd
159 mm
Hästkrafter 208V
3.0
Hästkrafter 415V
3.0
Hästkrafter 480V
10.0
Hästkrafter 600V
7.5
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
1.2143 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
3
Produkttyp
- KEA 316UL A2EMC 2XM25MEMC KST16M
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6.1
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
25
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Manual motor controller EMC 3x16A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x16A 400V 7.5kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Volym
1.8851 l
Bredd
104 mm
Kabelstorlek Cu
14-8AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1 – djup
120 mm
Förpackningsstorlek 1 GTIN-kod
6419410308806
Förpackningsstorlek 1 höjd
400 mm
Förpackningsstorlek: 1 volym
14.4 l
Förpackningsstorlek 1 vikt
1.2143 kg
Förpackningsstorlek 1 bredd
300 mm
