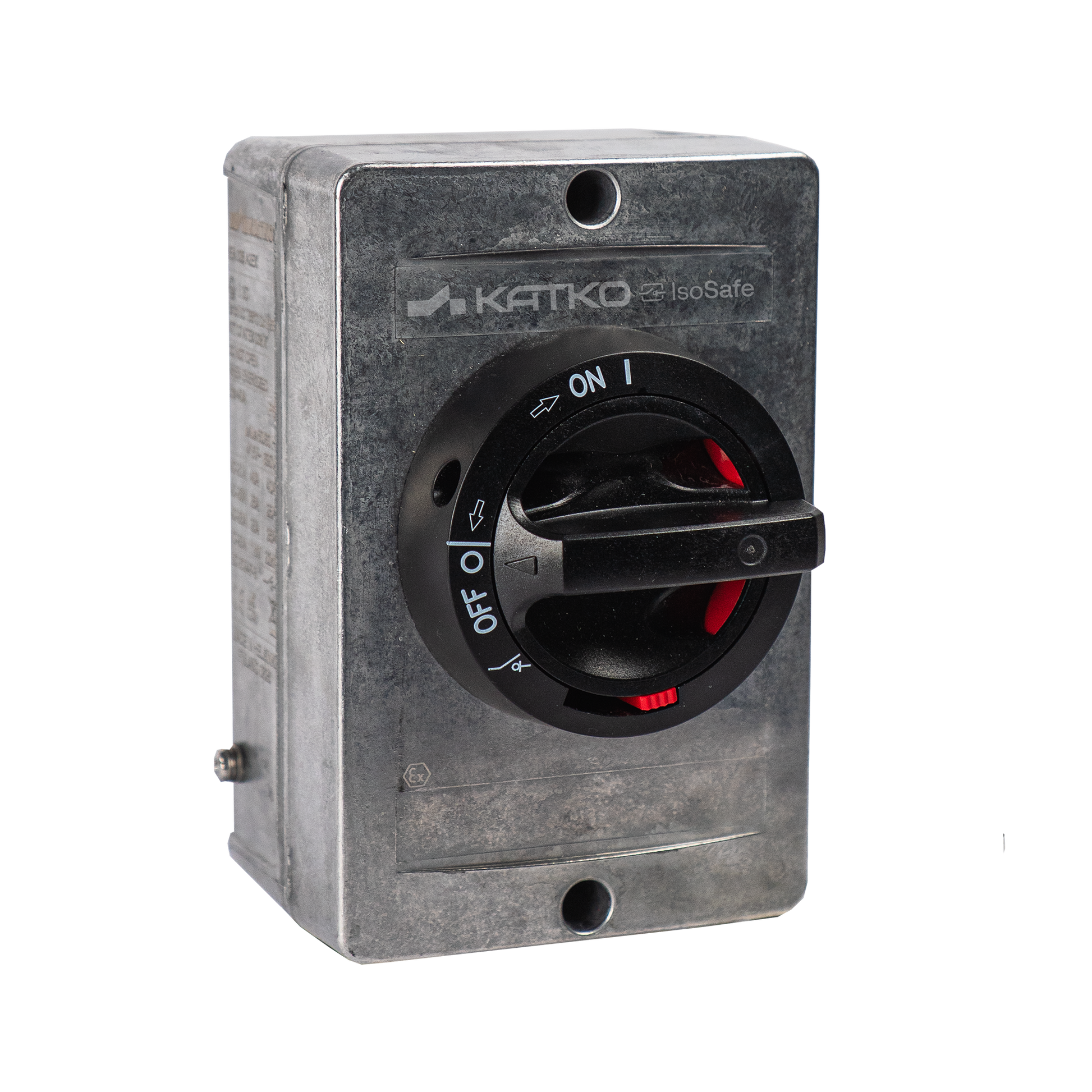

- KEA 340 A2EX 2XM25PEX KST16MEX

- KEA 340 A2EX 2XM25PEX KST16MEX

Developed for hazardous areas, Katko ATEX isolators provide safe and reliable isolation in explosive atmospheres. They are designed to meet strict ATEX requirements while maintaining ease of installation and dependable operation, with options available for Zone 21 and Zone 22 applications.

Suitable for use in demanding industrial environments, these isolators offer robust protection and long service life where safety cannot be compromised.

Produktnummer
30552
Nominell driftsström AC-23A 415 V (A)
40
Kapslingstyp
Aluminium
Kapsling
A2EX (104 x 159 x 80 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
2 x M25 (11,0-17,0 mm), plastic EX; 1 x plug, metal EX
delivery_time
10
Djup
79.5 mm
EMC
false
Kapsling
A2EX (104 x 159 x 80 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000522
EX
true
GTIN
6419410305522
Höjd
158.5 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
1.2845 kg
Nominella värden med kabeldiameter (mm²)
16
Antal poler
3
Produkttyp
- KEA 340 A2EX 2XM25PEX KST16MEX
Nominell brytkapacitet: ICN AC-23A 415 V (A)
320
Nominell brytkapacitet: ICN AC-23A 500 V (A)
256
Nominell brytkapacitet: ICN AC-23A 690 V (A)
256
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
63
Nominell driftsström AC-21A 500 V (A)
63
Nominell driftsström AC-21A 690 V (A)
63
Nominell driftsström AC-22A 415 V (A)
40
Nominell driftsström AC-22A 500 V (A)
40
Nominell driftsström AC-22A 690 V (A)
40
Nominell driftsström AC-23A 415 V (A)
40
Nominell driftsström AC-23A 500 V (A)
32
Nominell driftsström AC-23A 690 V (A)
32
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
22
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
22
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
30
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
63
Nominell termisk ström Ith (A)
63
Omkopplartyp
Load Break Switch
Tekniskt namn
3x40A 400V ATEX II 3D
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
1.3105 l
Bredd
104 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1 GTIN-kod
6419410305522
Förpackningsstorlek 1 vikt
1.2845 kg
