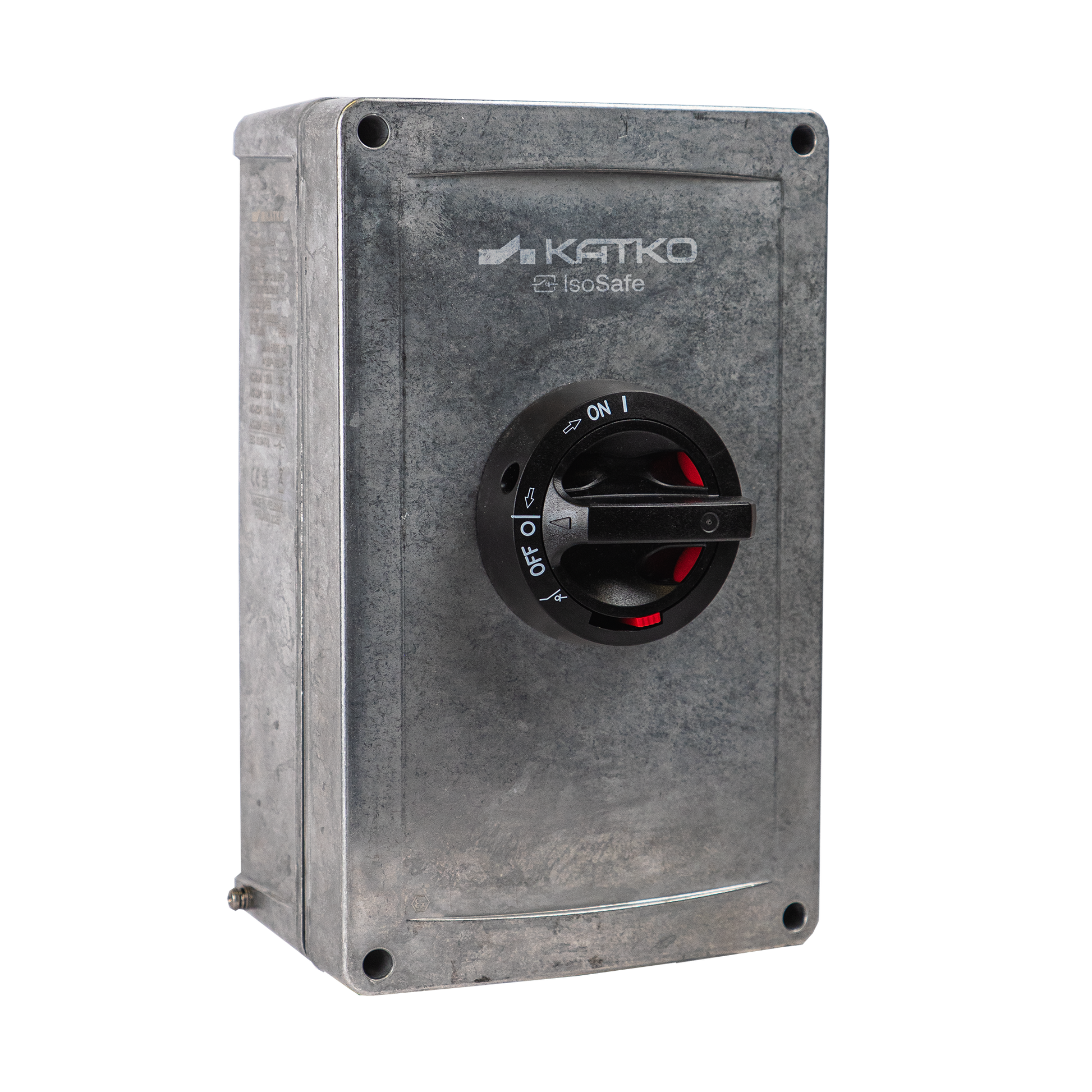

KEA 4160 A4EX 2XM40PEX KST16MEX

KEA 4160 A4EX 2XM40PEX KST16MEX

Developed for hazardous areas, Katko ATEX isolators provide safe and reliable isolation in explosive atmospheres. They are designed to meet strict ATEX requirements while maintaining ease of installation and dependable operation, with options available for Zone 21 and Zone 22 applications.

Suitable for use in demanding industrial environments, these isolators offer robust protection and long service life where safety cannot be compromised.

Product Number
30563
Nominell driftsström AC-23A 415 V (A)
160
Kapslingstyp
Aluminium
Kapsling
A4EX (162 x 262 x 108 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410305638
Kabelgenomföringar
2 x M40 (19,0-28,0 mm), plastic EX; 1 x plug, metal EX
Djup
108 mm
EMC
false
Kapsling
A4EX (162 x 262 x 108 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000522
EX
true
Höjd
262 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
3.0229 kg
Nominella värden med kabeldiameter (mm²)
95
Antal poler
4
Produkttyp
KEA 4160 A4EX 2XM40PEX KST16MEX
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1280
Nominell brytkapacitet: ICN AC-23A 500 V (A)
800
Nominell brytkapacitet: ICN AC-23A 690 V (A)
800
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
160
Nominell driftsström AC-21A 500 V (A)
160
Nominell driftsström AC-21A 690 V (A)
160
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 500 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Nominell driftsström AC-23A 415 V (A)
160
Nominell driftsström AC-23A 500 V (A)
100
Nominell driftsström AC-23A 690 V (A)
100
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
90
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
90
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
200
Nominell termisk ström Ith (A)
200
Omkopplartyp
Load Break Switch
Tekniskt namn
4x160A 400V ATEX II 3D
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
4.584 l
Bredd
162 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1 – djup
108 mm
Förpackningsstorlek 1 GTIN-kod
6419410305638
Förpackningsstorlek 1 höjd
262 mm
Förpackningsstorlek: 1 volym
4.584 l
Förpackningsstorlek 1 vikt
3.0229 kg
Förpackningsstorlek 1 bredd
162 mm
