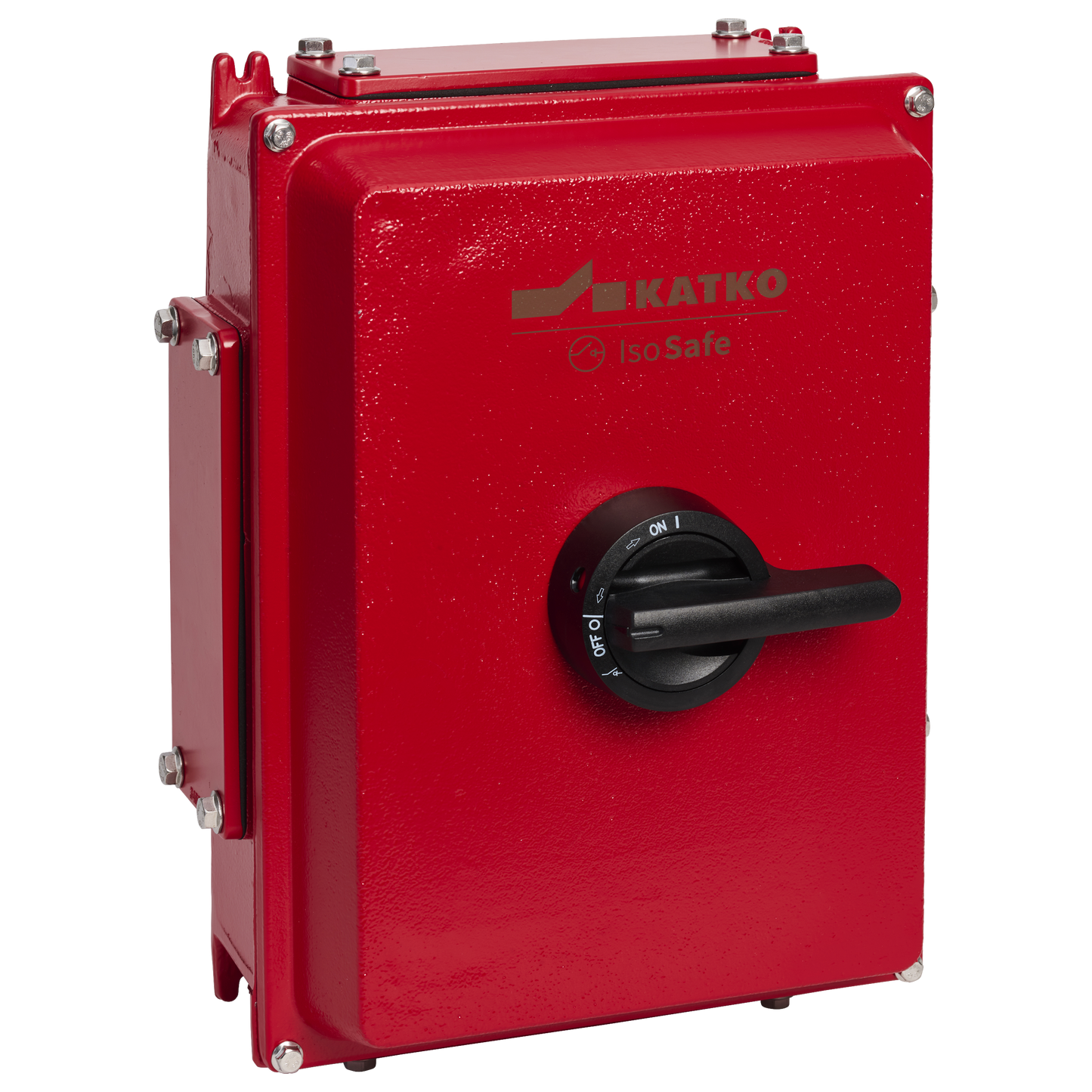

KEA 4200C FR A5 2XM40M

Isolating switch F200 4x200A IP65

KEA 4200C FR A5 2XM40M

Katko firerated isolators (16-800A) are designed to maintain circuit integrity and isolation functionality even under fire exposure. They support safety-critical installations where continued performance during extreme conditions is required.

Built with durable materials and tested to meet relevant fire performance standards, they provide dependable isolation for public buildings, infrastructure, and industrial facilities.

Product Number
23945
E-nummer FI
3600557
Nominell driftsström AC-23A 415 V (A)
200
Kapslingstyp
Aluminium
Kapsling
A5 (300 x 400 x 170 mm)
Brandklassad
F200
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410239452
Kabelgenomföringar
2 x M40 (19,0-28,0 mm), metal
Djup
170 mm
EMC
false
Kapsling
A5 (300 x 400 x 170 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000216
E-nummer FI
3600557
Brandklassad
F200
Höjd
400 mm
IP-klassning
IP65
Max. termineringsmoment (Nm)
15..22
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
9.6568 kg
Nominella värden med kabeldiameter (mm²)
95
Antal poler
4
Produkttyp
KEA 4200C FR A5 2XM40M
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1600
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
250
Nominell toppström vid kortslutning (kA)
22
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
200
Nominell driftsström AC-21A 500 V (A)
200
Nominell driftsström AC-21A 690 V (A)
200
Nominell driftsström AC-22A 415 V (A)
200
Nominell driftsström AC-23A 415 V (A)
200
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
110
Nominell kortslutningskapacitet: 415 kA vid 1 kV
11.4
Nominell kortvarig tålig ström 1 s Icw 415 V (kA)
6.5
Nominell termisk ström Ith (A)
200
Nominell termisk ström Ith (A)
200
Kort produktbeskrivning
Isolating switch F200 4x200A IP65
Omkopplartyp
Load Break Switch
Tekniskt namn
4x200A 400V 110kW
Anslutningsplintarnas polstorlek (Cu mm²)
M8
Volym
20.4 l
Bredd
300 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
170 mm
Förpackningsstorlek 1 GTIN-kod
6419410239452
Förpackningsstorlek 1 höjd
400 mm
Förpackningsstorlek: 1 volym
20.4 l
Förpackningsstorlek 1 vikt
9.6568 kg
Förpackningsstorlek 1 bredd
300 mm
Försäljningsenhet
1
