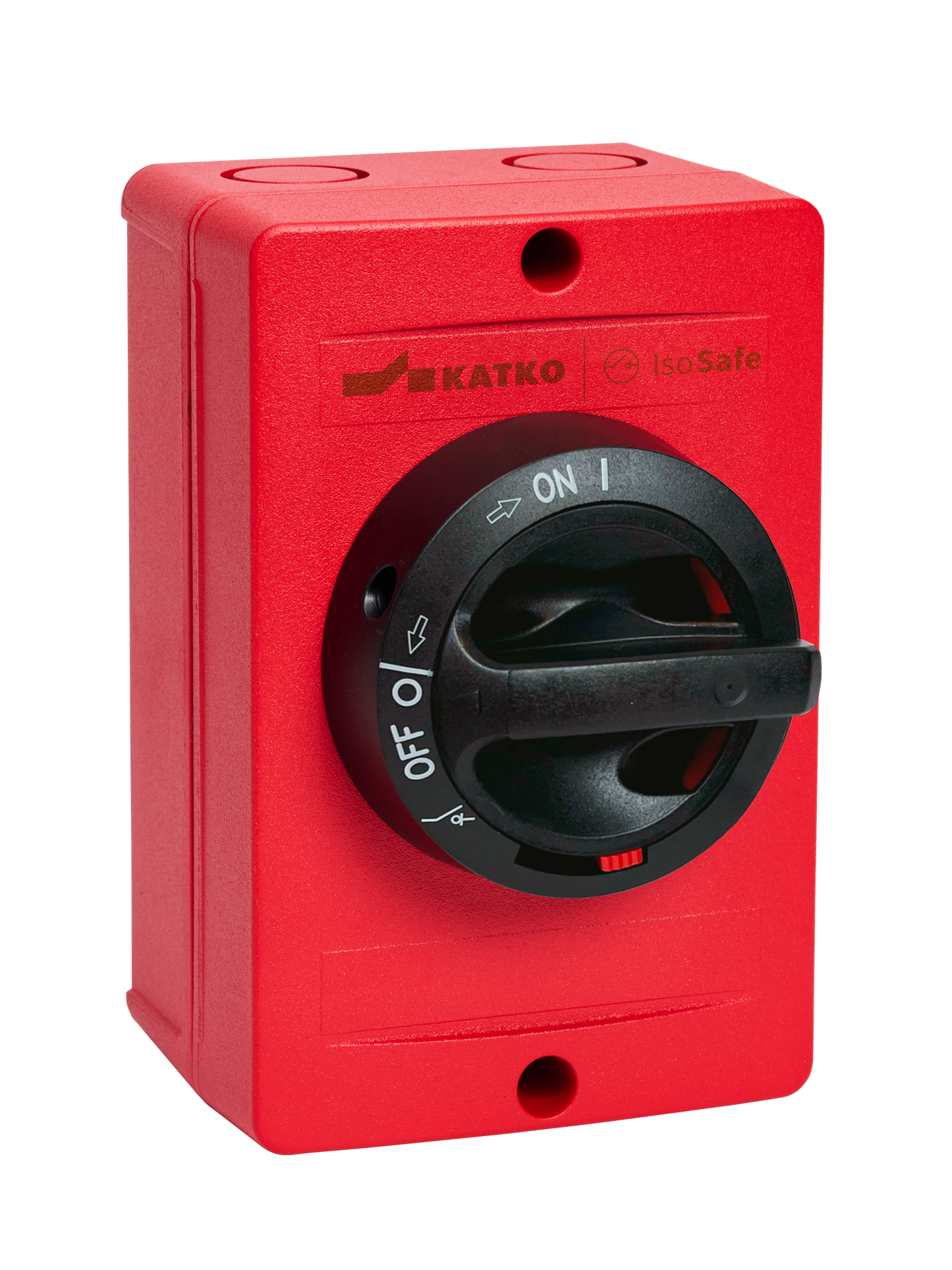

- KEA 440 FR A2

Isolating switch F200 4x40A IP66

- KEA 440 FR A2

Katko firerated isolators (16-800A) are designed to maintain circuit integrity and isolation functionality even under fire exposure. They support safety-critical installations where continued performance during extreme conditions is required.

Built with durable materials and tested to meet relevant fire performance standards, they provide dependable isolation for public buildings, infrastructure, and industrial facilities.

Produktnummer
30536
Nominell driftsström AC-23A 415 V (A)
40
Kapslingstyp
Aluminium
Kapsling
A2 (104 x 159 x 80 mm)
Brandklassad
F200
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
114 mm
EMC
false
Kapsling
A2 (104 x 159 x 80 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000216
Brandklassad
F200
GTIN
6419410305362
Höjd
159 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
1.1666 kg
Nominella värden med kabeldiameter (mm²)
16
Antal poler
4
Produkttyp
- KEA 440 FR A2
Nominell brytkapacitet: ICN AC-23A 415 V (A)
320
Nominell brytkapacitet: ICN AC-23A 500 V (A)
256
Nominell brytkapacitet: ICN AC-23A 690 V (A)
256
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
63
Nominell driftsström AC-21A 500 V (A)
63
Nominell driftsström AC-21A 690 V (A)
63
Nominell driftsström AC-22A 415 V (A)
40
Nominell driftsström AC-22A 500 V (A)
40
Nominell driftsström AC-22A 690 V (A)
40
Nominell driftsström AC-23A 415 V (A)
40
Nominell driftsström AC-23A 500 V (A)
32
Nominell driftsström AC-23A 690 V (A)
32
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
22
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
22
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
30
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
63
Nominell termisk ström Ith (A)
63
Kort produktbeskrivning
Isolating switch F200 4x40A IP66
Omkopplartyp
Load Break Switch
Tekniskt namn
4x40A 400V 22kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
1.8851 l
Bredd
104 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
180 mm
Förpackningsstorlek 1 GTIN-kod
6419410305362
Förpackningsstorlek 1 höjd
560 mm
Förpackningsstorlek: 1 volym
38.304 l
Förpackningsstorlek 1 vikt
1.1666 kg
Förpackningsstorlek 1 bredd
380 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
