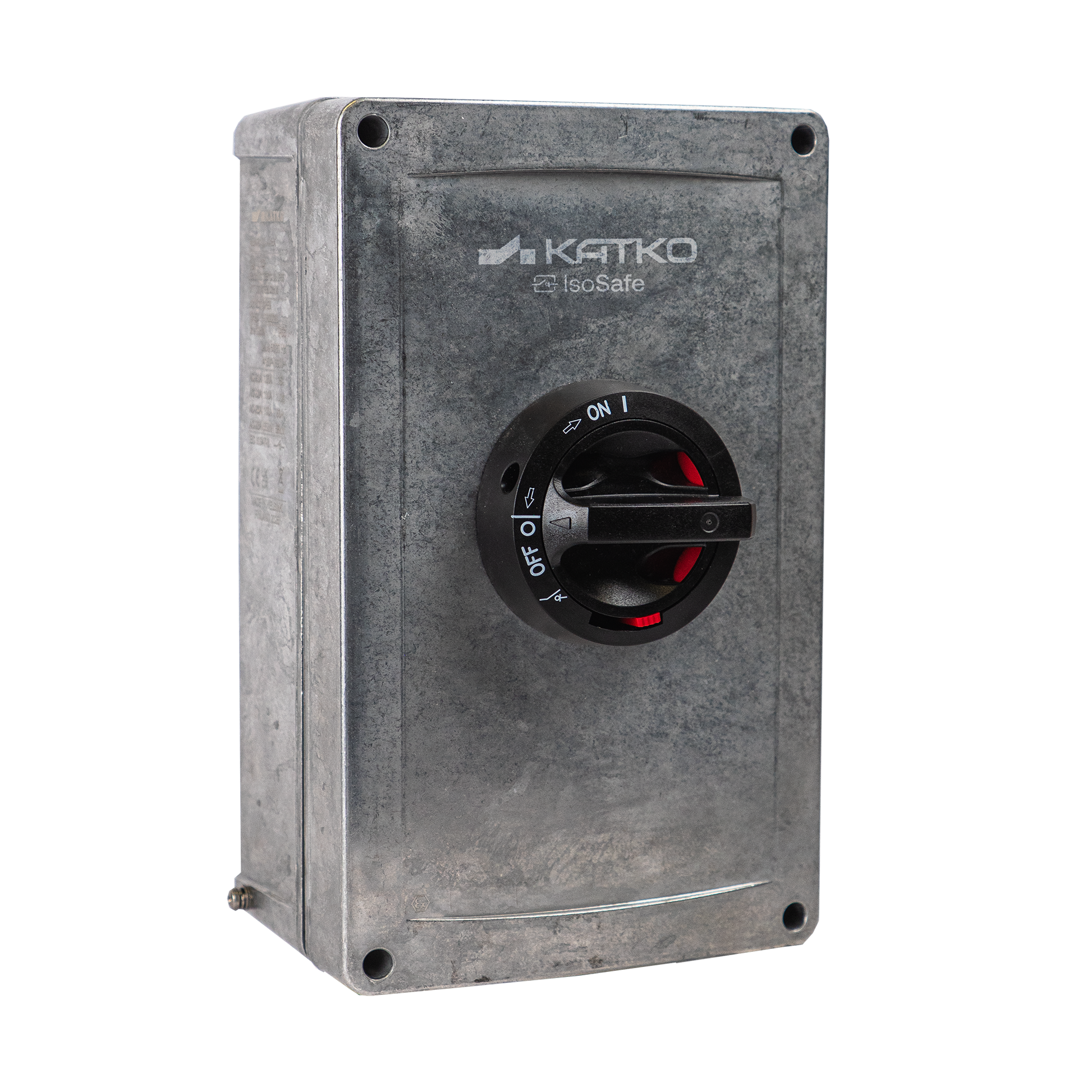

KEA 480 A4EX 2XM40PEX KST16MEX

KEA 480 A4EX 2XM40PEX KST16MEX

Developed for hazardous areas, Katko ATEX isolators provide safe and reliable isolation in explosive atmospheres. They are designed to meet strict ATEX requirements while maintaining ease of installation and dependable operation, with options available for Zone 21 and Zone 22 applications.

Suitable for use in demanding industrial environments, these isolators offer robust protection and long service life where safety cannot be compromised.

Produktnummer
30561
Nominell driftsström AC-23A 415 V (A)
63
Kapslingstyp
Aluminium
Kapsling
A4EX (162 x 262 x 108 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
2 x M40 (19,0-28,0 mm), plastic EX; 1 x plug, metal EX
delivery_time
10
Djup
108 mm
EMC
false
Kapsling
A4EX (162 x 262 x 108 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000522
EX
true
GTIN
6419410305614
Höjd
262 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
2.5
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
2.8314 kg
Nominella värden med kabeldiameter (mm²)
35
Antal poler
4
Produkttyp
KEA 480 A4EX 2XM40PEX KST16MEX
Nominell brytkapacitet: ICN AC-23A 415 V (A)
504
Nominell brytkapacitet: ICN AC-23A 500 V (A)
320
Nominell brytkapacitet: ICN AC-23A 690 V (A)
320
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
80
Nominell toppström vid kortslutning (kA)
8.2
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
100
Nominell driftsström AC-21A 500 V (A)
100
Nominell driftsström AC-21A 690 V (A)
100
Nominell driftsström AC-22A 415 V (A)
80
Nominell driftsström AC-22A 500 V (A)
80
Nominell driftsström AC-22A 690 V (A)
80
Nominell driftsström AC-23A 415 V (A)
63
Nominell driftsström AC-23A 500 V (A)
40
Nominell driftsström AC-23A 690 V (A)
40
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
30
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
30
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
37
Nominell kortslutningskapacitet: 690 V (kA)
3.1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
2
Nominell termisk ström Ith (A)
100
Nominell termisk ström Ith (A)
100
Omkopplartyp
Load Break Switch
Tekniskt namn
4x80A 400V ATEX II 3D
Anslutningsplintarnas polstorlek (Cu mm²)
2.5..35
Volym
4.584 l
Bredd
162 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1 GTIN-kod
6419410305614
Förpackningsstorlek 1 vikt
2.8314 kg

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
