- KEA 616 A4EX 4XM25PEX KST16MEX

- KEA 616 A4EX 4XM25PEX KST16MEX

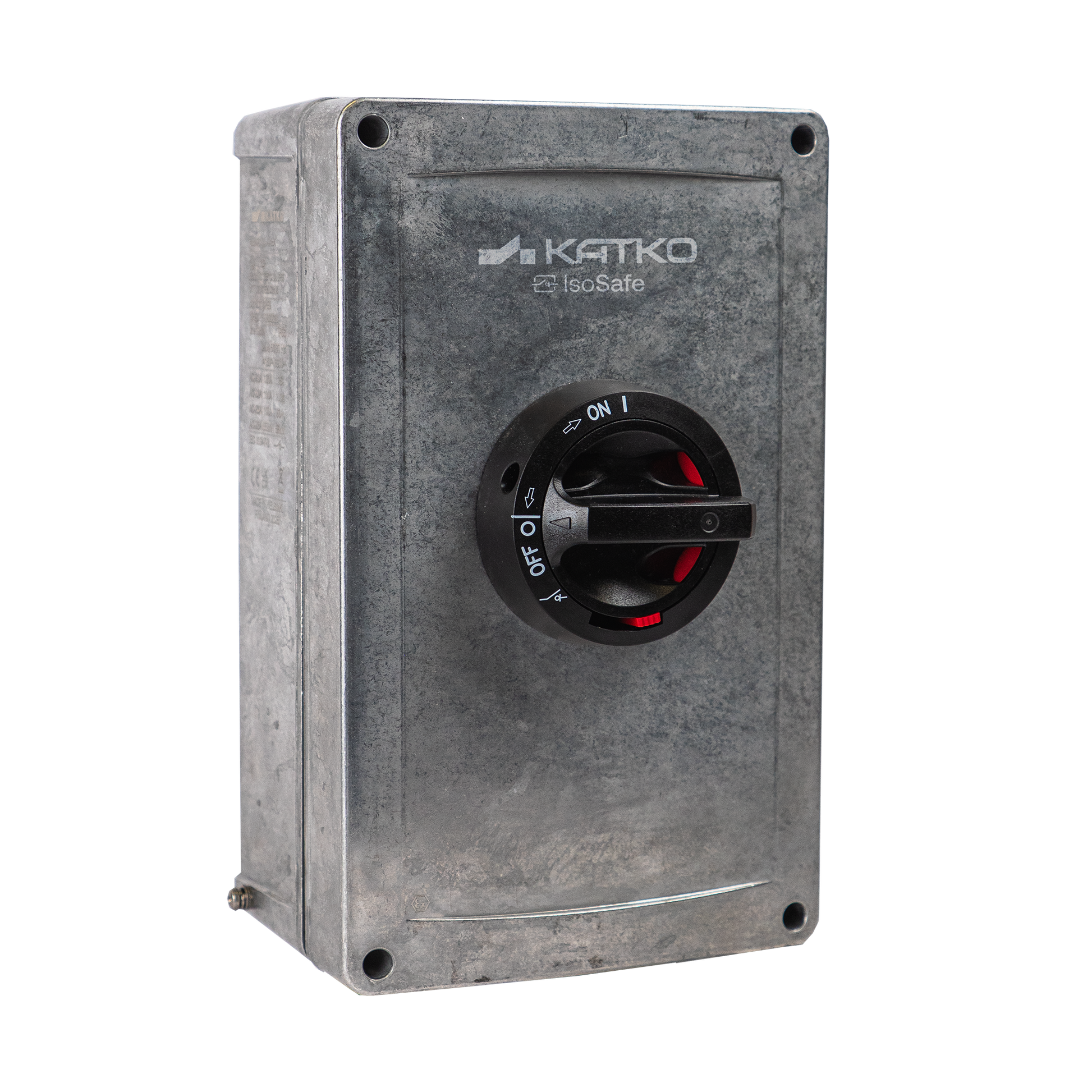

Developed for hazardous areas, Katko ATEX isolators provide safe and reliable isolation in explosive atmospheres. They are designed to meet strict ATEX requirements while maintaining ease of installation and dependable operation, with options available for Zone 21 and Zone 22 applications.

Suitable for use in demanding industrial environments, these isolators offer robust protection and long service life where safety cannot be compromised.

Produktnummer
30620
Nominell driftsström AC-23A 415 V (A)
16
Kapslingstyp
Aluminium
Kapsling
A4EX (162 x 262 x 108 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
4 x M25 (11,0-17,0 mm), plastic EX; 1 x plug, metal EX
delivery_time
10
Djup
108 mm
EMC
false
Kapsling
A4EX (162 x 262 x 108 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000522
EX
true
GTIN
6419410306208
Höjd
262 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
2.8265 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
6
Produkttyp
- KEA 616 A4EX 4XM25PEX KST16MEX
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6.1
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
25
Nominell termisk ström Ith (A)
25
Omkopplartyp
Load Break Switch
Tekniskt namn
6x16A 400V ATEX II 3D
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
4.584 l
Bredd
162 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1 GTIN-kod
6419410306208
Förpackningsstorlek 1 vikt
2.8265 kg
