- KEM 425UL M2

Manual motor controller 4x25A

- KEM 425UL M2

Katko UL/cUL listed polycarbonate enclosed disconnect switches are designed for demanding industrial and commercial applications where safety, compliance and reliable disconnection are essential. Featuring a Type 4X polycarbonate enclosure, they provide excellent corrosion resistance, electrical insulation and UV stability, ensuring dependable operation in both indoor and outdoor environments.

The switches support across-the-line motor starting up to 75 HP at 600 V and are suitable for a wide range of motor and load disconnect applications. Certified according to UL and CSA requirements and compliant with UL 60947-4-1A, they meet the expectations of North American installations where performance and regulatory compliance are critical.

GTIN
6419410351253
Nominell ström 600 V
25
Kapslingstyp
Polycarbonate
Kapsling
M2 (96 x 130 x 74 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Nominell ström 600 V
25.0
Djup
104 mm
EMC
false
Kapsling
M2 (96 x 130 x 74 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
GTIN
6419410351253
Höjd
130 mm
Hästkrafter 208V
5.0
Hästkrafter 415V
7.5
Hästkrafter 480V
15.0
Hästkrafter 600V
10.0
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.517 kg
Nominella värden med kabeldiameter (mm²)
10
Antal poler
4
Produkttyp
- KEM 425UL M2
Nominell brytkapacitet: ICN AC-23A 415 V (A)
200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
200
Nominell brytkapacitet: ICN AC-23A 690 V (A)
200
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
40
Nominell driftsström AC-21A 500 V (A)
40
Nominell driftsström AC-21A 690 V (A)
40
Nominell driftsström AC-22A 415 V (A)
25
Nominell driftsström AC-22A 500 V (A)
25
Nominell driftsström AC-22A 690 V (A)
25
Nominell driftsström AC-23A 415 V (A)
25
Nominell driftsström AC-23A 500 V (A)
25
Nominell driftsström AC-23A 690 V (A)
25
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
11
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
15
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
22
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
40
Nominell termisk ström Ith (A)
40
Kort produktbeskrivning
Manual motor controller 4x25A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x25A 400V 11kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Volym
1.2979 l
Bredd
96 mm
Kabelstorlek Cu
14-8AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1 – djup
113 mm
Förpackningsstorlek 1 GTIN-kod
6419410351253
Förpackningsstorlek 1 höjd
258 mm
Förpackningsstorlek: 1 volym
3.4985 l
Förpackningsstorlek 1 vikt
0.517 kg
Förpackningsstorlek 1 bredd
120 mm

Downloadables

Unlock content

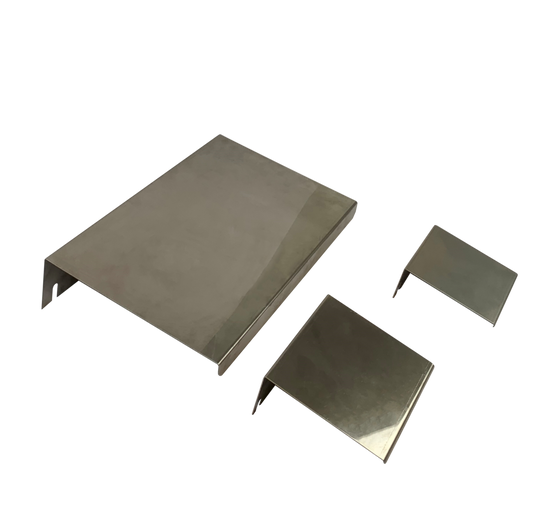

Relaterade tillbehör
