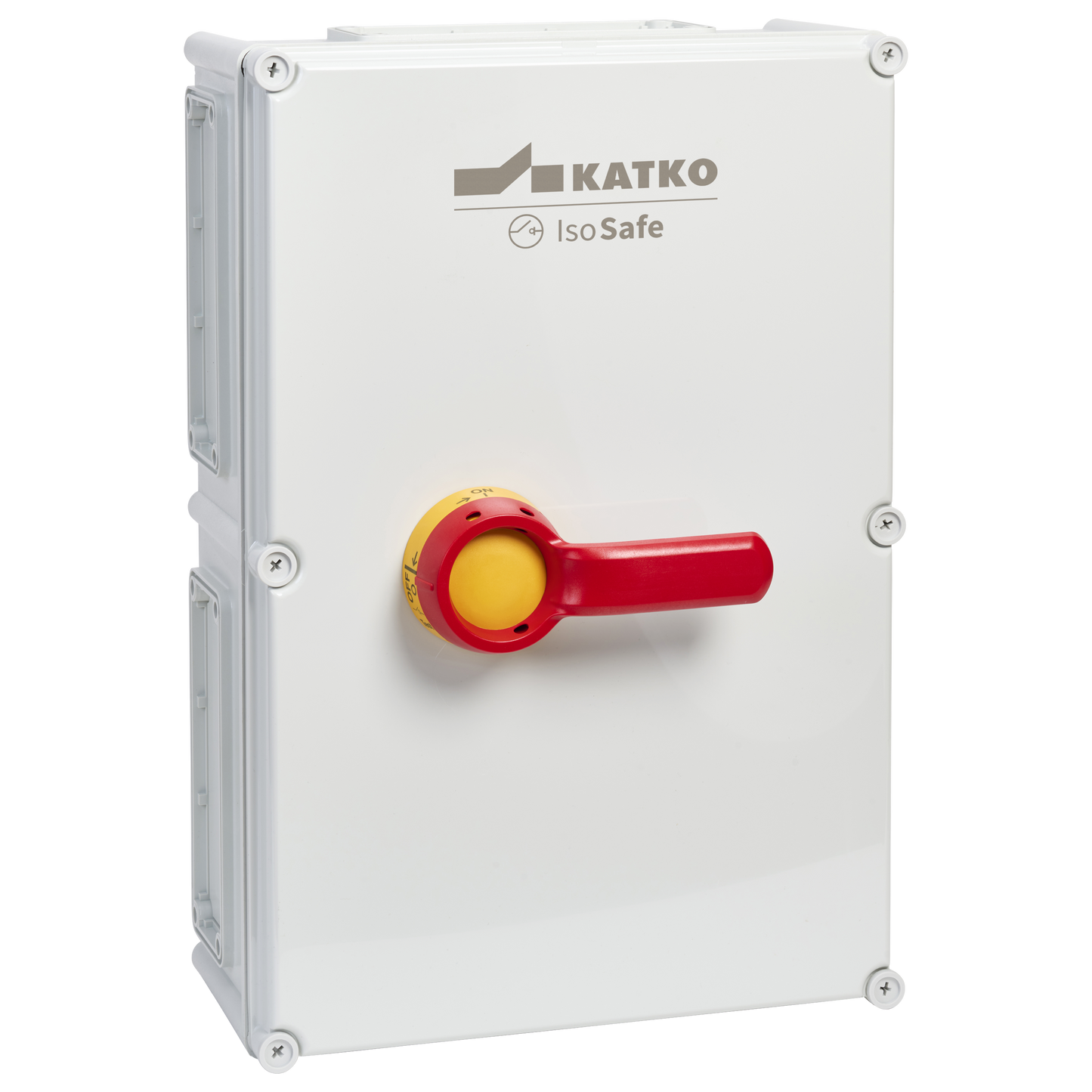

KEM 4315 YR MF03

Isolating switch 4x315A IP66

KEM 4315 YR MF03

Katko IsoSafe polycarbonate enclosed safety switches are designed for real-world applications where safety and reliability are essential, from demanding industrial environments to ordinary buildings. The durable polycarbonate enclosure provides high protection and excellent insulation while resisting UV radiation and many chemicals, ensuring reliable performance both indoors and outdoors.

Advanced safety features, including self-extinguishing materials, secure door interlocking defeat mechanisms and a padlockable handle, support safe operation and maintenance. Designed and manufactured in Finland, IsoSafe switches reflect decades of application-driven engineering and are trusted in installations where dependable electrical distribution is critical.

Product Number
32472
Nominell driftsström AC-23A 415 V (A)
315
Kapslingstyp
Polycarbonate
Kapsling
MF03 (380 x 560 x 180 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410324721
Djup
180 mm
EMC
false
Kapsling
MF03 (380 x 560 x 180 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
Höjd
560 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
30..44
Mekanisk livslängd (antal manövreringar)
10000
Nettovikt
10.8909 kg
Nominella värden med kabeldiameter (mm²)
185
Antal poler
4
Produkttyp
KEM 4315 YR MF03
Nominell brytkapacitet: ICN AC-23A 415 V (A)
2520
Nominell brytkapacitet: ICN AC-23A 500 V (A)
2520
Nominell brytkapacitet: ICN AC-23A 690 V (A)
2520
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
400
Nominell toppström vid kortslutning (kA)
42
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
315
Nominell driftsström AC-21A 500 V (A)
315
Nominell driftsström AC-21A 690 V (A)
315
Nominell driftsström AC-22A 415 V (A)
315
Nominell driftsström AC-22A 500 V (A)
315
Nominell driftsström AC-22A 690 V (A)
315
Nominell driftsström AC-23A 415 V (A)
315
Nominell driftsström AC-23A 500 V (A)
315
Nominell driftsström AC-23A 690 V (A)
315
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
160
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
200
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
315
Nominell kortslutningskapacitet: 415 kA vid 1 kV
11.4
Nominell kortslutningskapacitet: 690 V (kA)
27.5
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
13.5
Nominell kortvarig tålig ström 1 s Icw 415 V (kA)
6.5
Nominell termisk ström Ith (A)
315
Nominell termisk ström Ith (A)
315
Kort produktbeskrivning
Isolating switch 4x315A IP66
Omkopplartyp
Load Break Switch
Tekniskt namn
4x315A 400V 160kW
Anslutningsplintarnas polstorlek (Cu mm²)
M10
Volym
38.304 l
Bredd
380 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
180 mm
Förpackningsstorlek 1 GTIN-kod
6419410324721
Förpackningsstorlek 1 höjd
560 mm
Förpackningsstorlek: 1 volym
38.304 l
Förpackningsstorlek 1 vikt
10.8909 kg
Förpackningsstorlek 1 bredd
380 mm
Försäljningsenhet
1
