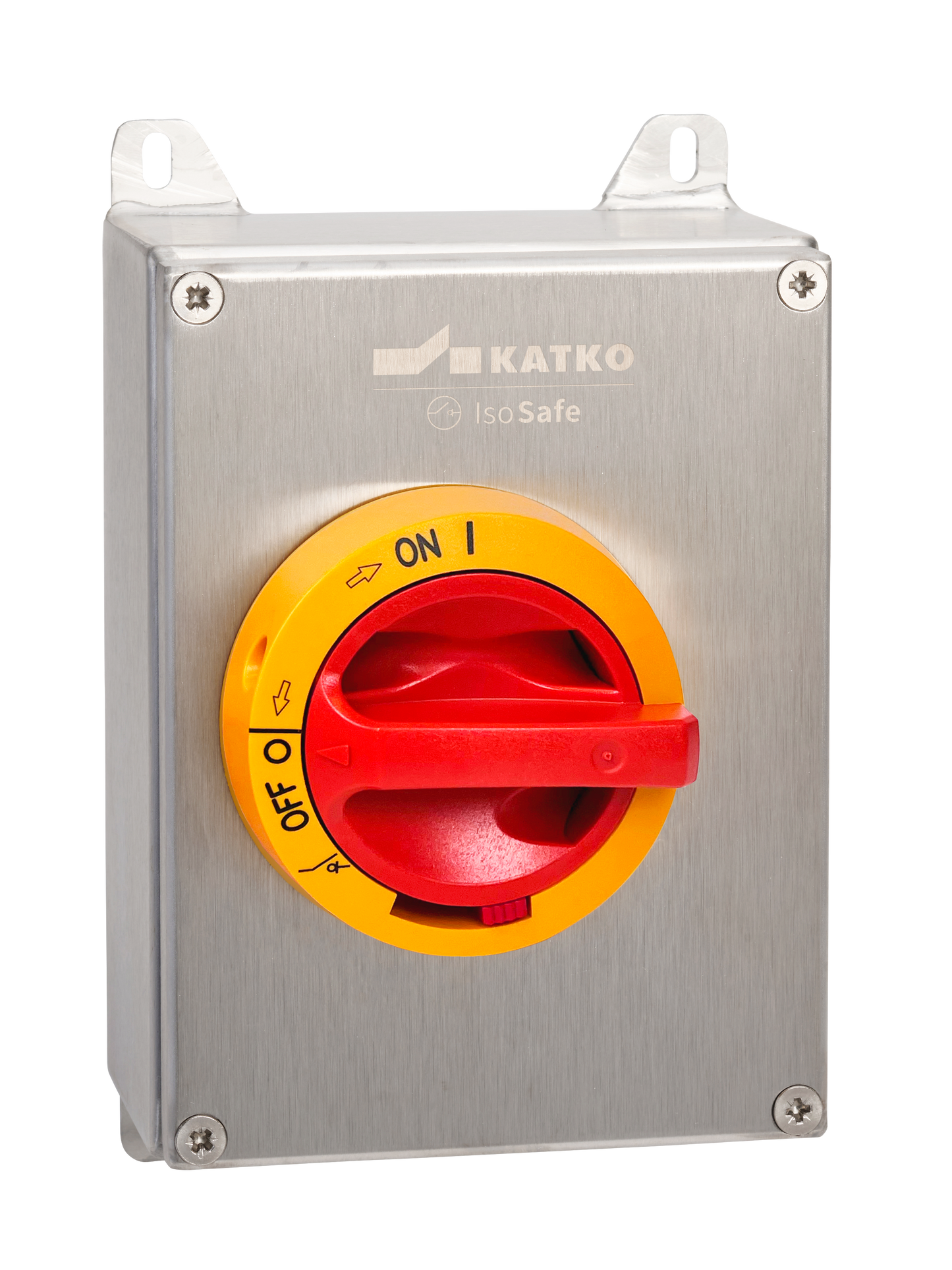

KER 316 YR RA2EMC 2XM25MEMC KST16M

Isolating switch EMC 3x16A IP66

KER 316 YR RA2EMC 2XM25MEMC KST16M

Katko EMC isolators (10-1600A) are engineered to ensure reliable isolation while maintaining electromagnetic compatibility in sensitive installations. They are designed to meet the requirements of environments where electrical interference must be carefully controlled.

By combining effective shielding with durable construction, EMC isolators support stable system performance in industrial, commercial, and infrastructure applications where EMC compliance is critical.

GTIN
6419410274965
Nominell driftsström AC-23A 415 V (A)
16
Kapslingstyp
Stainless steel enclosure (AISI 316L)
Kapsling
RA2 (120 x 160 x 77 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
2 x M25 (11,0-17,0 mm), metal EMC; 1 x plug, metal
Djup
77 mm
EMC
true
Kapsling
RA2 (120 x 160 x 77 mm)
Kapslingstyp
Stainless steel enclosure (AISI 316L)
ETIM-klass
EC000216
GTIN
6419410274965
Höjd
160 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.8128 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
3
Produkttyp
KER 316 YR RA2EMC 2XM25MEMC KST16M
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
25
Nominell toppström vid kortslutning (kA)
3.8
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
0.7
Nominell termisk ström Ith (A)
25
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Isolating switch EMC 3x16A IP66
Omkopplartyp
Load Break Switch
Tekniskt namn
3x16A 400V 7.5kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
1.4784 l
Bredd
120 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
170 mm
Förpackningsstorlek 1 GTIN-kod
6419410274965
Förpackningsstorlek 1 höjd
400 mm
Förpackningsstorlek: 1 volym
20.4 l
Förpackningsstorlek 1 vikt
0.8128 kg
Förpackningsstorlek 1 bredd
300 mm
Försäljningsenhet
1
