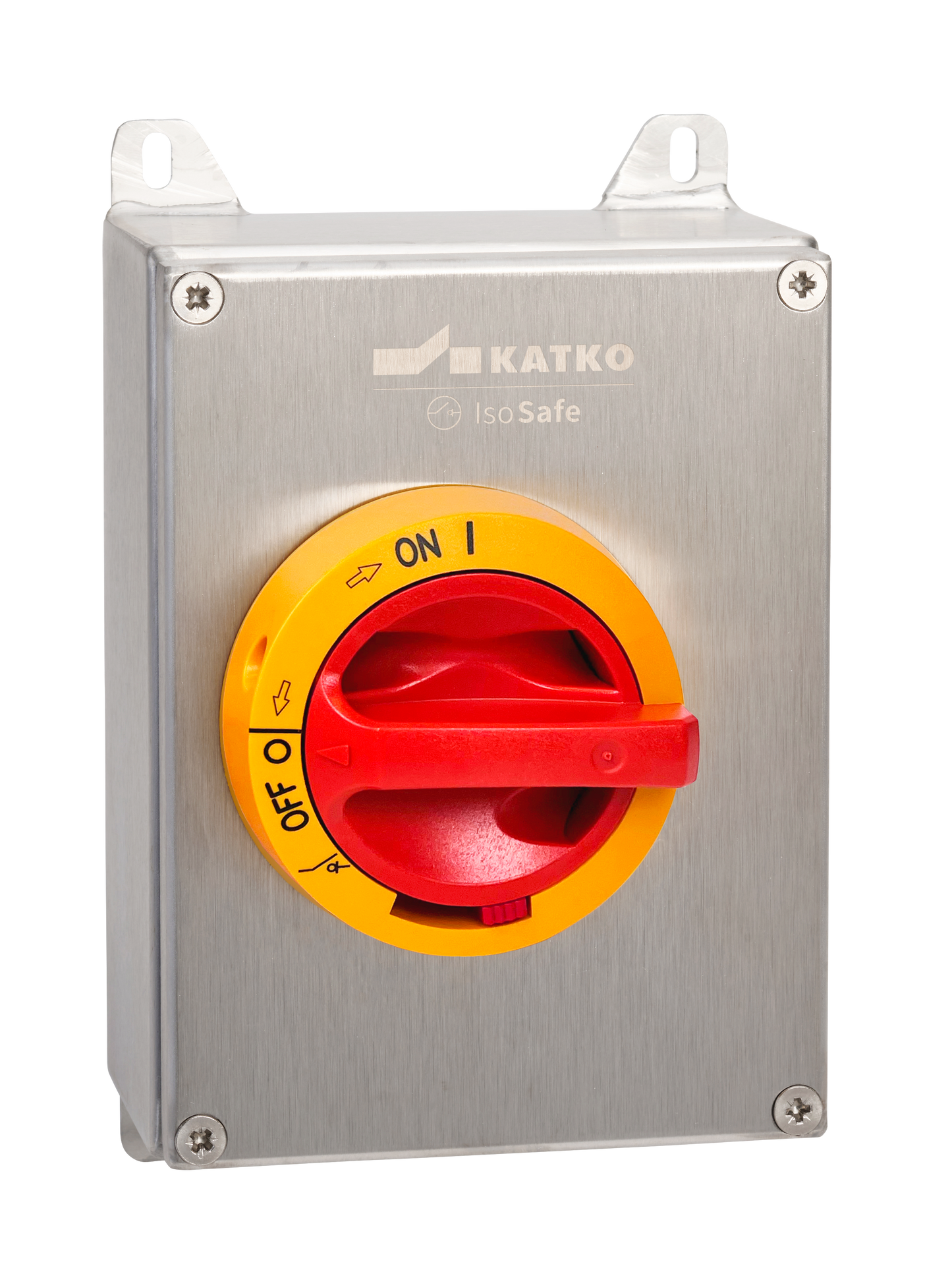

- KER 416UL YR RA2

Manual motor controller 4x16A

- KER 416UL YR RA2

Katko UL/cUL listed stainless steel enclosed disconnect switches (AISI 304 and AISI 316L) are designed for demanding industrial and hygienic environments where corrosion resistance, reliability and compliance are essential. Available in Type 1, Type 3R, Type 12 and Type 4X configurations, the stainless steel enclosure provides excellent protection against chemicals and frequent washdown, ensuring dependable operation in harsh conditions.

The switches support across-the-line motor starting up to 75 HP at 600 V and are suitable for a wide range of motor and load disconnect applications. Certified according to UL and CSA requirements and compliant with UL 60947-4-1A, they meet North American regulatory expectations where performance, cleanliness and durability are critical.

Produktnummer
34756
Nominell ström 600 V
16
Kapslingstyp
Stainless steel enclosure (AISI 316L)
Kapsling
RA2 (120 x 160 x 77 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Nominell ström 600 V
16.0
delivery_time
10
Djup
77 mm
EMC
false
Kapsling
RA2 (120 x 160 x 77 mm)
Kapslingstyp
Stainless steel enclosure (AISI 316L)
ETIM-klass
EC000216
GTIN
6419410347560
Höjd
160 mm
Hästkrafter 208V
3.0
Hästkrafter 415V
3.0
Hästkrafter 480V
10.0
Hästkrafter 600V
7.5
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.7219 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
4
Produkttyp
- KER 416UL YR RA2
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6.1
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
25
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Manual motor controller 4x16A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x16A 400V 7.5kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Volym
1.4784 l
Bredd
120 mm
Kabelstorlek Cu
14-8AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1 – djup
108 mm
Förpackningsstorlek 1 GTIN-kod
6419410347560
Förpackningsstorlek 1 höjd
262 mm
Förpackningsstorlek: 1 volym
4.584 l
Förpackningsstorlek 1 vikt
0.7219 kg
Förpackningsstorlek 1 bredd
162 mm
