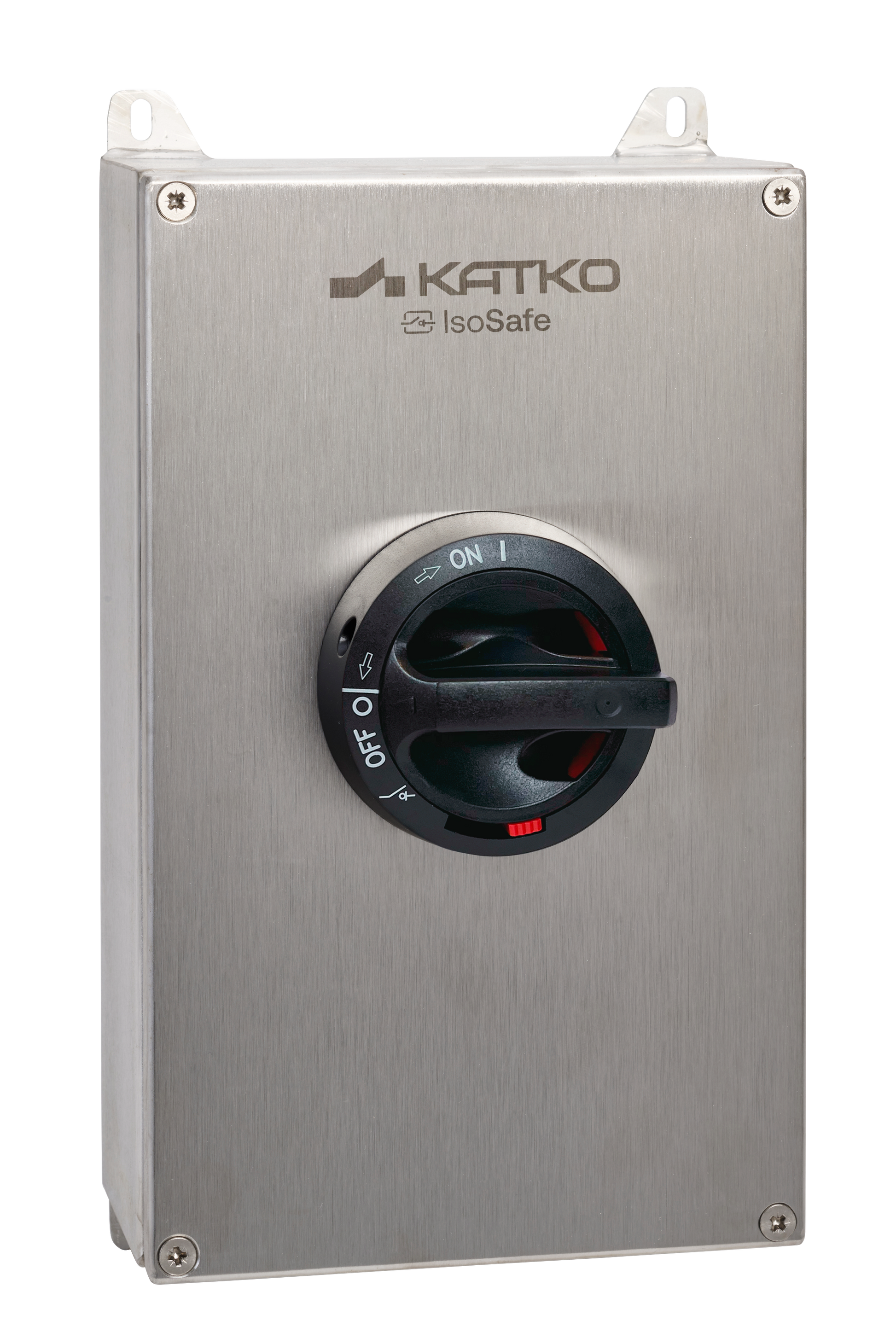

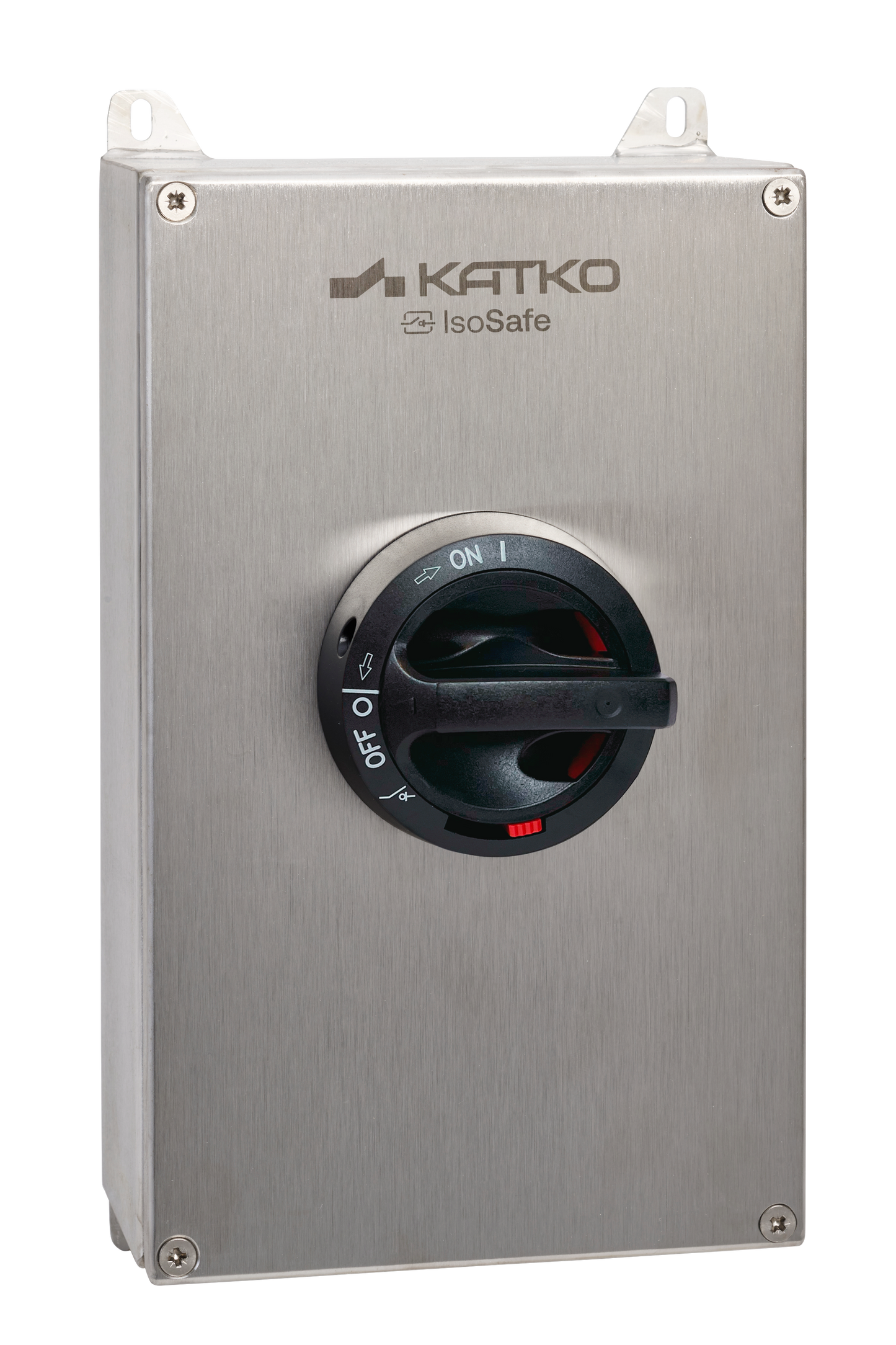

KER 463 RA4EX 2XM32MEX KST16MEX

KER 463 RA4EX 2XM32MEX KST16MEX

Developed for hazardous areas, Katko ATEX isolators provide safe and reliable isolation in explosive atmospheres. They are designed to meet strict ATEX requirements while maintaining ease of installation and dependable operation, with options available for Zone 21 and Zone 22 applications.

Suitable for use in demanding industrial environments, these isolators offer robust protection and long service life where safety cannot be compromised.

Product Number
30989
Nominell driftsström AC-23A 415 V (A)
40
Kapslingstyp
Stainless steel enclosure (AISI 316L)
Kapsling
RA4EX (160 x 260 x 90 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410309896
Kabelgenomföringar
2 x M32 (15,0-21,0 mm), metal EX; 1 x plug, metal EX
Djup
90 mm
EMC
false
Kapsling
RA4EX (160 x 260 x 90 mm)
Kapslingstyp
Stainless steel enclosure (AISI 316L)
ETIM-klass
EC000522
EX
true
Höjd
260 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
2.5
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
2.6853 kg
Nominella värden med kabeldiameter (mm²)
25
Antal poler
4
Produkttyp
KER 463 RA4EX 2XM32MEX KST16MEX
Nominell brytkapacitet: ICN AC-23A 415 V (A)
320
Nominell brytkapacitet: ICN AC-23A 500 V (A)
320
Nominell brytkapacitet: ICN AC-23A 690 V (A)
320
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
80
Nominell toppström vid kortslutning (kA)
8.2
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
80
Nominell driftsström AC-21A 500 V (A)
80
Nominell driftsström AC-21A 690 V (A)
80
Nominell driftsström AC-22A 415 V (A)
63
Nominell driftsström AC-22A 500 V (A)
63
Nominell driftsström AC-22A 690 V (A)
63
Nominell driftsström AC-23A 415 V (A)
40
Nominell driftsström AC-23A 500 V (A)
40
Nominell driftsström AC-23A 690 V (A)
40
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
22
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
30
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
37
Nominell kortslutningskapacitet: 690 V (kA)
3.1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
2
Nominell termisk ström Ith (A)
80
Nominell termisk ström Ith (A)
80
Omkopplartyp
Load Break Switch
Tekniskt namn
4x63A 400V ATEX II 3D
Anslutningsplintarnas polstorlek (Cu mm²)
2.5..35
Volym
3.744 l
Bredd
160 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1 – djup
90 mm
Förpackningsstorlek 1 GTIN-kod
6419410309896
Förpackningsstorlek 1 höjd
260 mm
Förpackningsstorlek: 1 volym
3.744 l
Förpackningsstorlek 1 vikt
2.6853 kg
Förpackningsstorlek 1 bredd
160 mm
