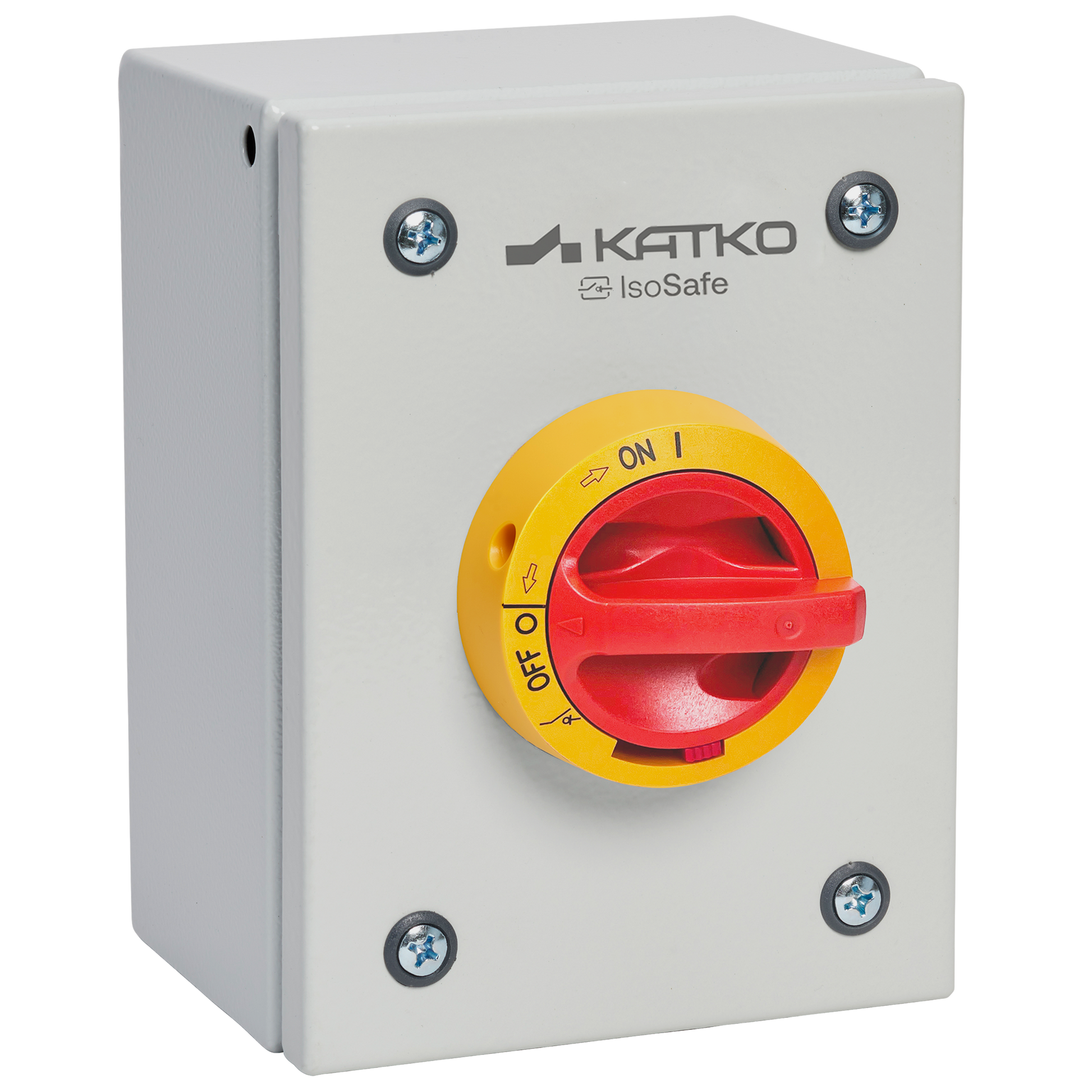

- KET 325UL YR T3

Manual motor controller 3x25A

- KET 325UL YR T3

Katko UL/cUL listed sheet steel enclosed disconnect switches are designed for demanding industrial and infrastructure applications where mechanical strength and operational reliability are critical. Available in Type 1, Type 3R, Type 12 and Type 4 configurations, the robust sheet steel enclosure provides excellent protection against impact, dust, moisture and external stress, ensuring dependable operation in a wide range of environments.

The switches support across-the-line motor starting up to 75 HP at 600 V and are suitable for a wide range of motor and load disconnect applications. Certified according to UL and CSA requirements and compliant with UL 60947-4-1A, they meet North American regulatory expectations where durability and compliance are essential.

Product Number
34903
Nominell ström 600 V
25
Kapslingstyp
Painted sheet steel
Kapsling
T3 (150 x 200 x 120 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410349038
Nominell ström 600 V
25.0
Djup
120 mm
EMC
false
Kapsling
T3 (150 x 200 x 120 mm)
Kapslingstyp
Painted sheet steel
ETIM-klass
EC000216
Höjd
200 mm
Hästkrafter 208V
5.0
Hästkrafter 415V
7.5
Hästkrafter 480V
15.0
Hästkrafter 600V
10.0
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
2.6792 kg
Nominella värden med kabeldiameter (mm²)
10
Antal poler
3
Produkttyp
- KET 325UL YR T3
Nominell brytkapacitet: ICN AC-23A 415 V (A)
200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
200
Nominell brytkapacitet: ICN AC-23A 690 V (A)
200
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
40
Nominell driftsström AC-21A 500 V (A)
40
Nominell driftsström AC-21A 690 V (A)
40
Nominell driftsström AC-22A 415 V (A)
25
Nominell driftsström AC-22A 500 V (A)
25
Nominell driftsström AC-22A 690 V (A)
25
Nominell driftsström AC-23A 415 V (A)
25
Nominell driftsström AC-23A 500 V (A)
25
Nominell driftsström AC-23A 690 V (A)
25
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
11
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
15
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
22
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
40
Nominell termisk ström Ith (A)
40
Kort produktbeskrivning
Manual motor controller 3x25A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x25A 400V 11kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Volym
3.6 l
Bredd
150 mm
Kabelstorlek Cu
14-8AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1 – djup
120 mm
Förpackningsstorlek 1 GTIN-kod
6419410349038
Förpackningsstorlek 1 höjd
200 mm
Förpackningsstorlek: 1 volym
3.6 l
Förpackningsstorlek 1 vikt
2.6792 kg
Förpackningsstorlek 1 bredd
150 mm
