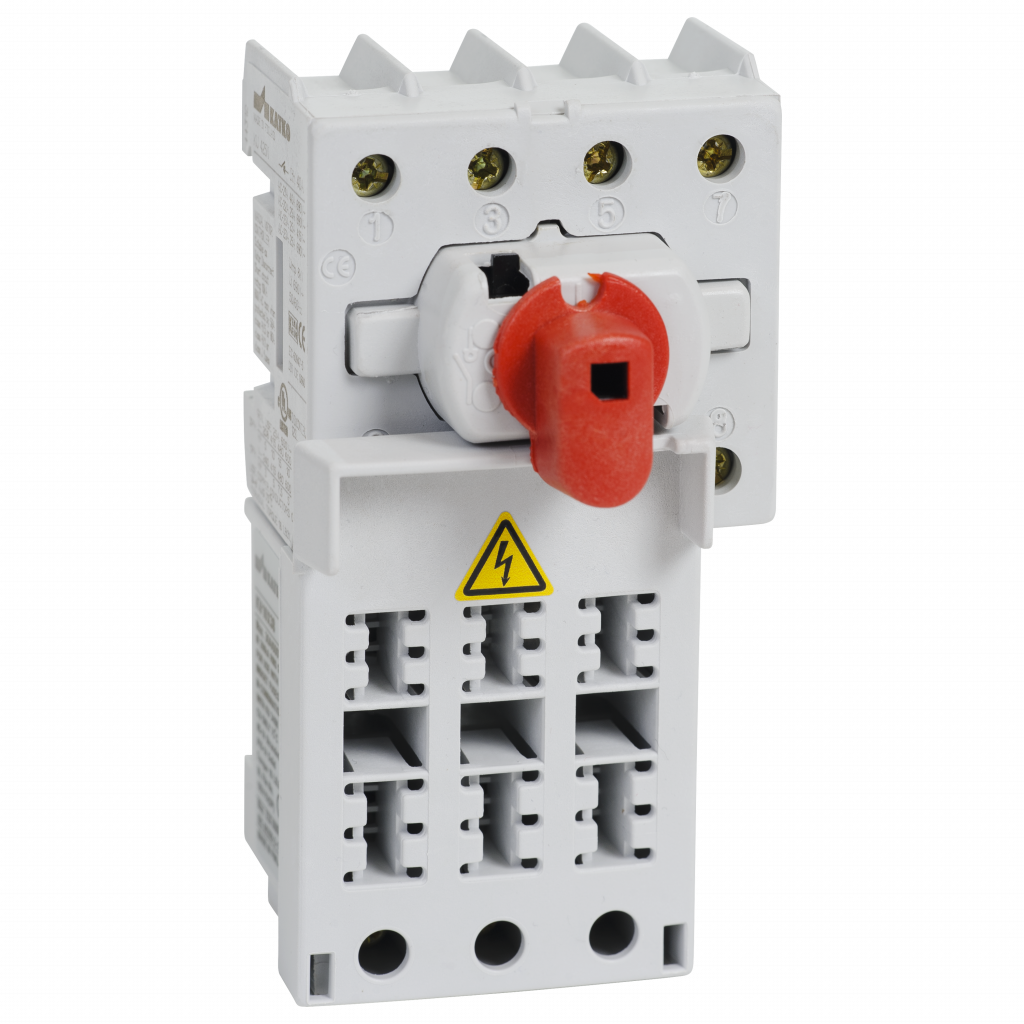

KKV 416

Switch fuse 4x16A DIN 10x38

KKV 416

Katko FuseSafe switch fuses combine reliable switching and fuse protection in a compact solution for professional electrical installations. They are commonly used in power distribution boards, control panels, industrial installations, machinery supplies and infrastructure applications where safety and clarity are essential.

With a modular design, durable construction and integrated fuse covers, FuseSafe switch fuses offer a space-saving and dependable choice for demanding electrical environments.

Produktnummer
21265
E-nummer FI
3662030
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
125 mm
ETIM-klass
EC001040
E-nummer FI
3662030
GTIN
6419410212653
Höjd
74 mm
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.3834 kg
Nominella värden med kabeldiameter (mm²)
2.5
Antal poler
4
Produkttyp
KKV 416
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
16
Nominell driftsström AC-21A 500 V (A)
16
Nominell driftsström AC-21A 690 V (A)
16
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
16
Kort produktbeskrivning
Switch fuse 4x16A DIN 10x38
Omkopplartyp
Switch Fuse
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
0.6568 l
Bredd
71 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
125 mm
Förpackningsstorlek 1 GTIN-kod
6419410212653
Förpackningsstorlek 1 höjd
74 mm
Förpackningsstorlek: 1 volym
0.6568 l
Förpackningsstorlek 1 vikt
0.3834 kg
Förpackningsstorlek 1 bredd
71 mm
Försäljningsenhet
1
