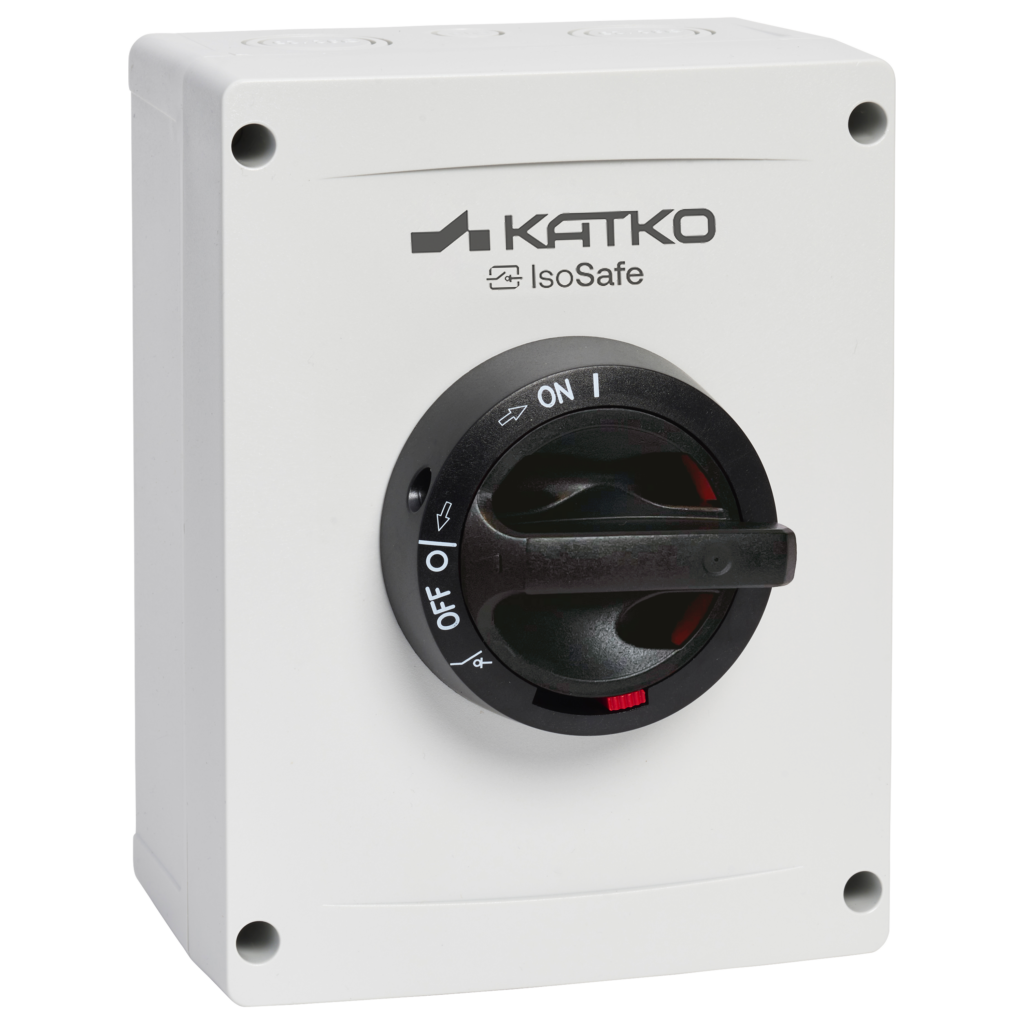

KKVM 325 M3

Enclosed switch fuse 3x25A DIN 10x38

KKVM 325 M3

Katko FuseSafe enclosed fuse switches combine reliable switching and fuse protection in a compact, enclosed solution for professional electrical installations. Available with polycarbonate, sheet steel and stainless steel enclosures, the range offers suitable options for a wide variety of industrial, commercial and infrastructure applications.

The enclosed design provides added protection for fuse circuits and electrical connections, supporting safe operation and clear isolation. With durable construction and multiple enclosure material options, Katko enclosed fuse switches deliver dependable performance in environments ranging from standard indoor installations to demanding industrial conditions.

Nominell driftsström AC-22A 415 V (A)
25
Nominell driftsström AC-22A 690 V (A)
25
Kapsling
M3 (144 x 190 x 96 mm)
Kapslingstyp
Polycarbonate
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410377109
Djup
96 mm
Kapsling
M3 (144 x 190 x 96 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC001040
Höjd
190 mm
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
1.1916 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
3
Produkttyp
KKVM 325 M3
Nominell brytkapacitet: ICN AC-23A 415 V (A)
200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
200
Nominell brytkapacitet: ICN AC-23A 690 V (A)
200
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
40
Nominell toppström vid kortslutning (kA)
6
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
25
Nominell driftsström AC-22A 500 V (A)
25
Nominell driftsström AC-22A 690 V (A)
25
Nominell driftsström AC-23A 415 V (A)
25
Nominell driftsström AC-23A 500 V (A)
25
Nominell driftsström AC-23A 690 V (A)
25
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
11
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
15
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
22
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
16
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Enclosed switch fuse 3x25A DIN 10x38
Omkopplartyp
Switch Fuse
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
2.6266 l
Bredd
144 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
96 mm
Förpackningsstorlek 1 GTIN-kod
6419410377109
Förpackningsstorlek 1 höjd
190 mm
Förpackningsstorlek: 1 volym
2.6266 l
Förpackningsstorlek 1 vikt
1.1916 kg
Förpackningsstorlek 1 bredd
144 mm
Försäljningsenhet
1
