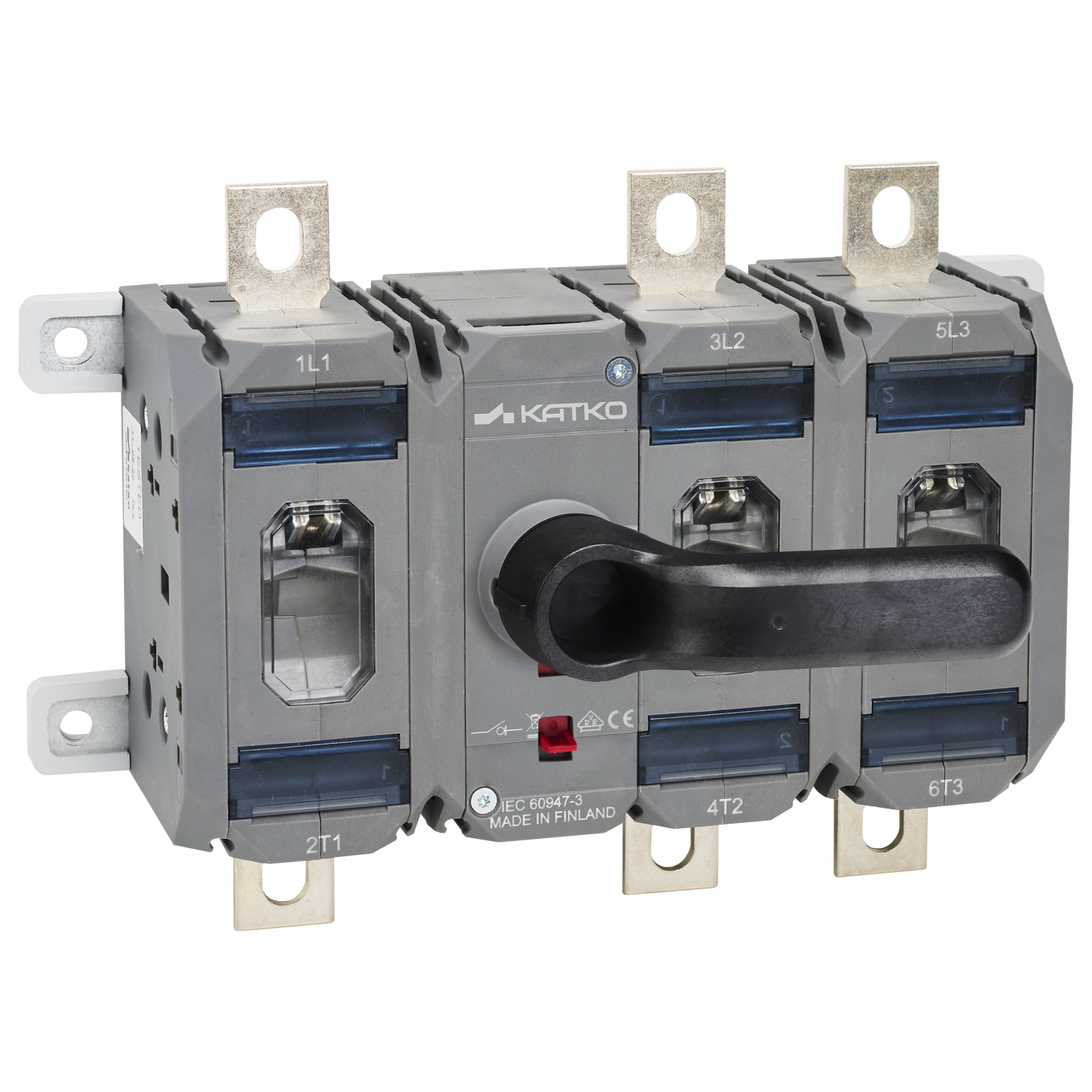

KU 3160PW SV

Load break switch 3x160A with direct handle

KU 3160PW SV

Katko LoadSafe load break switches 160–800A are high-capacity solutions built for demanding industrial and power distribution networks up to 800 A. They support heavy-duty load switching, motor isolation and backup power transfer applications. These switches are engineered for reliability and durability, ensuring dependable operation where continuity and performance matter most.

Produktnummer
20552
E-nummer FI
3609229
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
150 mm
ETIM-klass
EC000216
E-nummer FI
3609229
GTIN
6419410205525
Höjd
113 mm
Max. termineringsmoment (Nm)
15..22
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
1.4679 kg
Nominella värden med kabeldiameter (mm²)
95
Antal poler
3
Produkttyp
KU 3160PW SV
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1280
Nominell brytkapacitet: ICN AC-23A 500 V (A)
1280
Nominell brytkapacitet: ICN AC-23A 690 V (A)
1280
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
250
Nominell kortslutningsström för reservsäkring, alternativ 2 (A)
315
Nominell toppström vid kortslutning (kA)
26
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsström RMS Ik opt 2 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
160
Nominell driftsström AC-21A 500 V (A)
160
Nominell driftsström AC-21A 690 V (A)
160
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 500 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Nominell driftsström AC-23A 415 V (A)
160
Nominell driftsström AC-23A 500 V (A)
160
Nominell driftsström AC-23A 690 V (A)
160
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
90
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
110
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
132
Nominell kortslutningskapacitet: 690 V (kA)
14
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
8
Nominell termisk ström Ith (A)
200
Kort produktbeskrivning
Load break switch 3x160A with direct handle
Omkopplartyp
Load Break Switch
Tekniskt namn
3x160A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
M8
Volym
2.6612 l
Bredd
157 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
150 mm
Förpackningsstorlek 1 GTIN-kod
6419410205525
Förpackningsstorlek 1 höjd
113 mm
Förpackningsstorlek: 1 volym
2.5425 l
Förpackningsstorlek 1 vikt
1.4679 kg
Förpackningsstorlek 1 bredd
150 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
