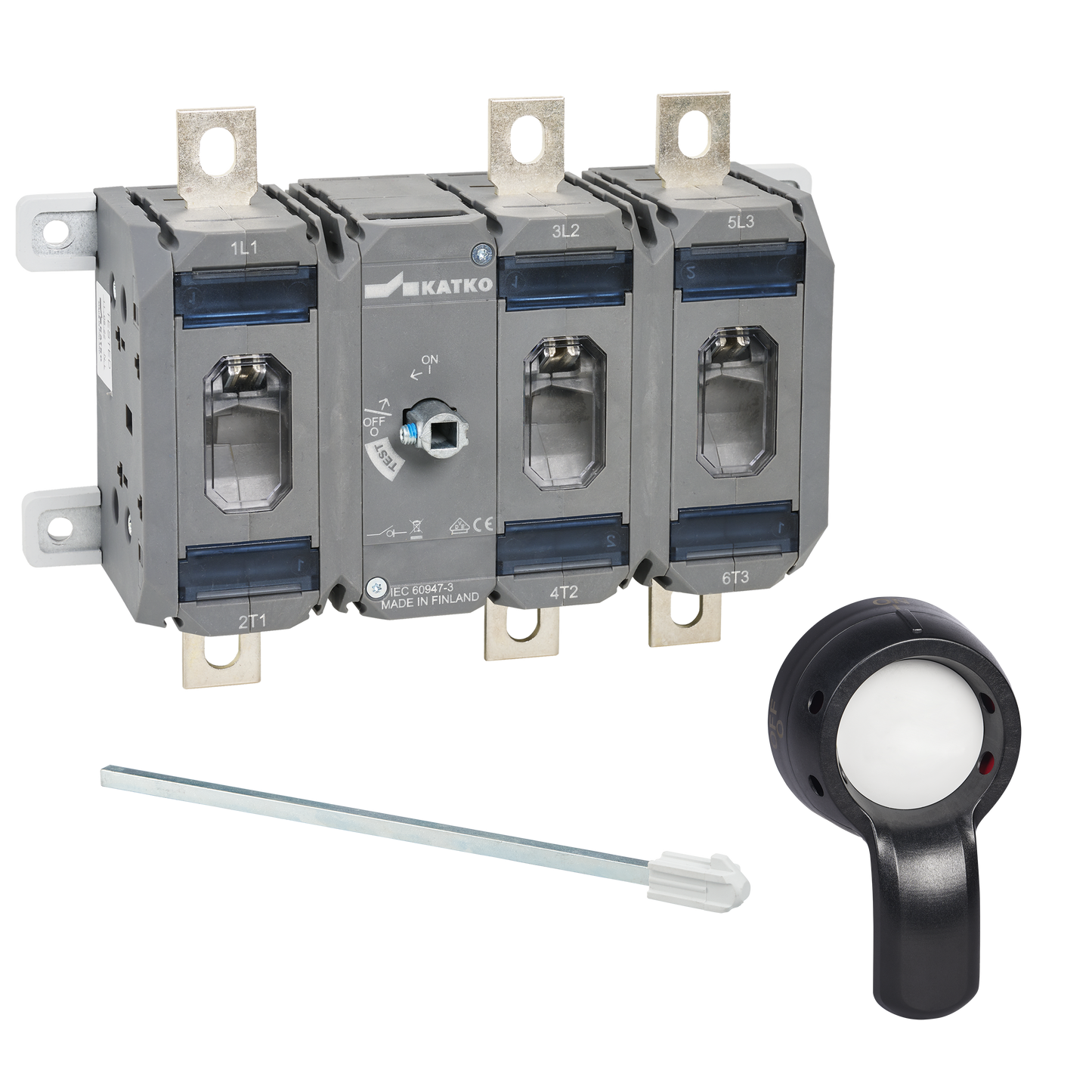

KU 3200W L200AD12T6LKX100

Load break switch 3x200A

KU 3200W L200AD12T6LKX100

Katko LoadSafe load break switches 160–800A are high-capacity solutions built for demanding industrial and power distribution networks up to 800 A. They support heavy-duty load switching, motor isolation and backup power transfer applications. These switches are engineered for reliability and durability, ensuring dependable operation where continuity and performance matter most.

Product Number
20519
E-nummer FI
3602984
Nominell driftsström AC-22A 415 V (A)
200
Nominell driftsström AC-22A 690 V (A)
200
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410205198
Djup
150 mm
ETIM-klass
EC000216
E-nummer FI
3602984
Höjd
83 mm
Max. termineringsmoment (Nm)
15..22
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
1.7011 kg
Nominella värden med kabeldiameter (mm²)
95
Antal poler
3
Produkttyp
KU 3200W L200AD12T6LKX100
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1600
Nominell brytkapacitet: ICN AC-23A 500 V (A)
1600
Nominell brytkapacitet: ICN AC-23A 690 V (A)
1600
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
250
Nominell kortslutningsström för reservsäkring, alternativ 2 (A)
315
Nominell toppström vid kortslutning (kA)
26
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsström RMS Ik opt 2 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
200
Nominell driftsström AC-21A 500 V (A)
200
Nominell driftsström AC-21A 690 V (A)
200
Nominell driftsström AC-22A 415 V (A)
200
Nominell driftsström AC-22A 500 V (A)
200
Nominell driftsström AC-22A 690 V (A)
200
Nominell driftsström AC-23A 415 V (A)
200
Nominell driftsström AC-23A 500 V (A)
200
Nominell driftsström AC-23A 690 V (A)
200
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
110
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
132
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
160
Nominell kortslutningskapacitet: 690 V (kA)
14
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
8
Nominell termisk ström Ith (A)
250
Kort produktbeskrivning
Load break switch 3x200A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x200A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
M8
Volym
1.9547 l
Bredd
157 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
150 mm
Förpackningsstorlek 1 GTIN-kod
6419410205198
Förpackningsstorlek 1 höjd
83 mm
Förpackningsstorlek: 1 volym
1.8675 l
Förpackningsstorlek 1 vikt
1.7011 kg
Förpackningsstorlek 1 bredd
150 mm
Försäljningsenhet
1
