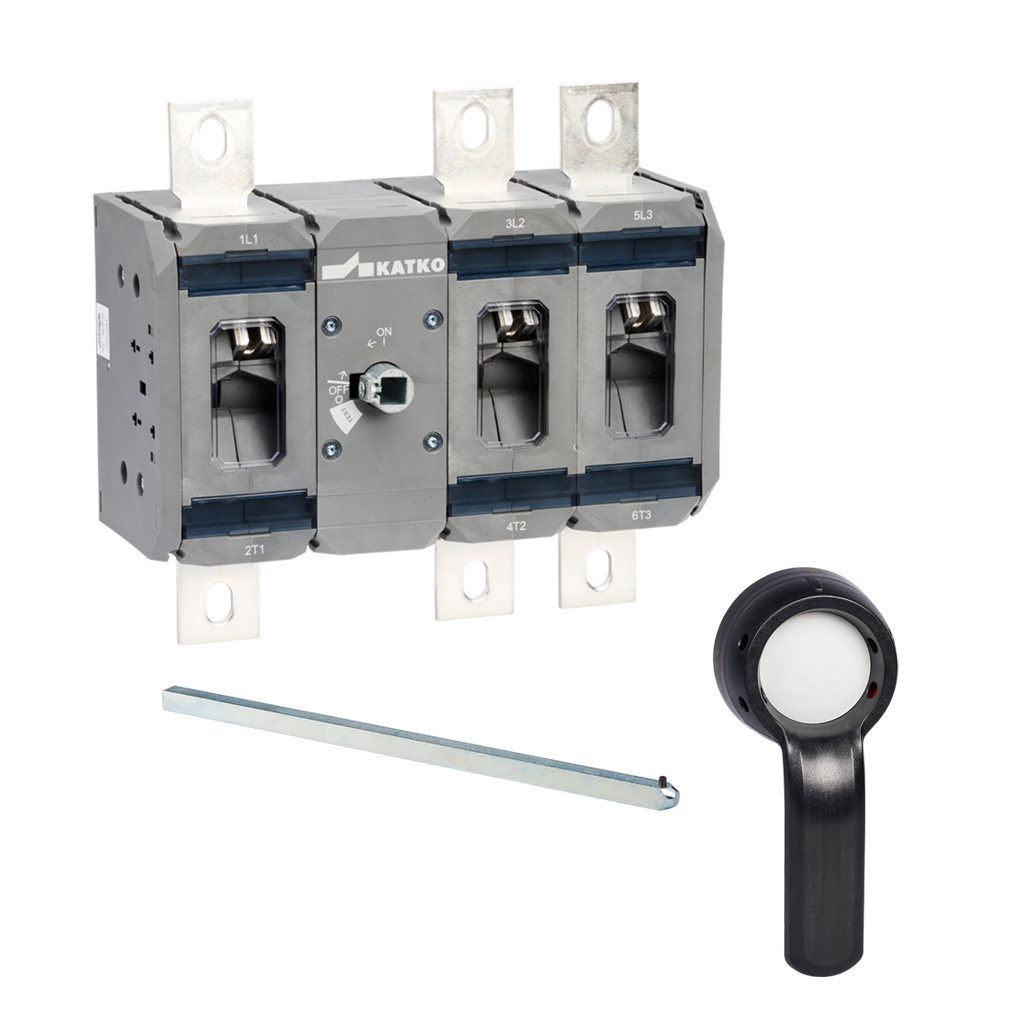

KU 3630 LVK228LKX150

Load break switch 3x630A

KU 3630 LVK228LKX150

Katko LoadSafe load break switches 160–800A are high-capacity solutions built for demanding industrial and power distribution networks up to 800 A. They support heavy-duty load switching, motor isolation and backup power transfer applications. These switches are engineered for reliability and durability, ensuring dependable operation where continuity and performance matter most.

Product Number
48362
E-nummer FI
3602826
Nominell driftsström AC-22A 415 V (A)
630
Nominell driftsström AC-22A 690 V (A)
630
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410483626
Djup
301 mm
ETIM-klass
EC000216
E-nummer FI
3602826
Höjd
125 mm
Max. termineringsmoment (Nm)
50..75
Mekanisk livslängd (antal manövreringar)
10000
Nettovikt
5.5923 kg
Nominella värden med kabeldiameter (mm²)
2*185
Antal poler
3
Produkttyp
KU 3630 LVK228LKX150
Nominell brytkapacitet: ICN AC-23A 415 V (A)
5040
Nominell brytkapacitet: ICN AC-23A 500 V (A)
5040
Nominell brytkapacitet: ICN AC-23A 690 V (A)
5040
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
800
Nominell toppström vid kortslutning (kA)
76
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
630
Nominell driftsström AC-21A 500 V (A)
630
Nominell driftsström AC-21A 690 V (A)
630
Nominell driftsström AC-22A 415 V (A)
630
Nominell driftsström AC-22A 500 V (A)
630
Nominell driftsström AC-22A 690 V (A)
630
Nominell driftsström AC-23A 240 V (A)
630
Nominell driftsström AC-23A 415 V (A)
630
Nominell driftsström AC-23A 500 V (A)
630
Nominell driftsström AC-23A 690 V (A)
630
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
355
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
400
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
630
Nominell kortslutningskapacitet: 690 V (kA)
60
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
28
Nominell termisk ström Ith (A)
630
Kort produktbeskrivning
Load break switch 3x630A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x630A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
M12
Volym
9.7449 l
Bredd
259 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
301 mm
Förpackningsstorlek 1 GTIN-kod
6419410483626
Förpackningsstorlek 1 höjd
125 mm
Förpackningsstorlek: 1 volym
11.3251 l
Förpackningsstorlek 1 vikt
5.5923 kg
Förpackningsstorlek 1 bredd
301 mm
Försäljningsenhet
1
