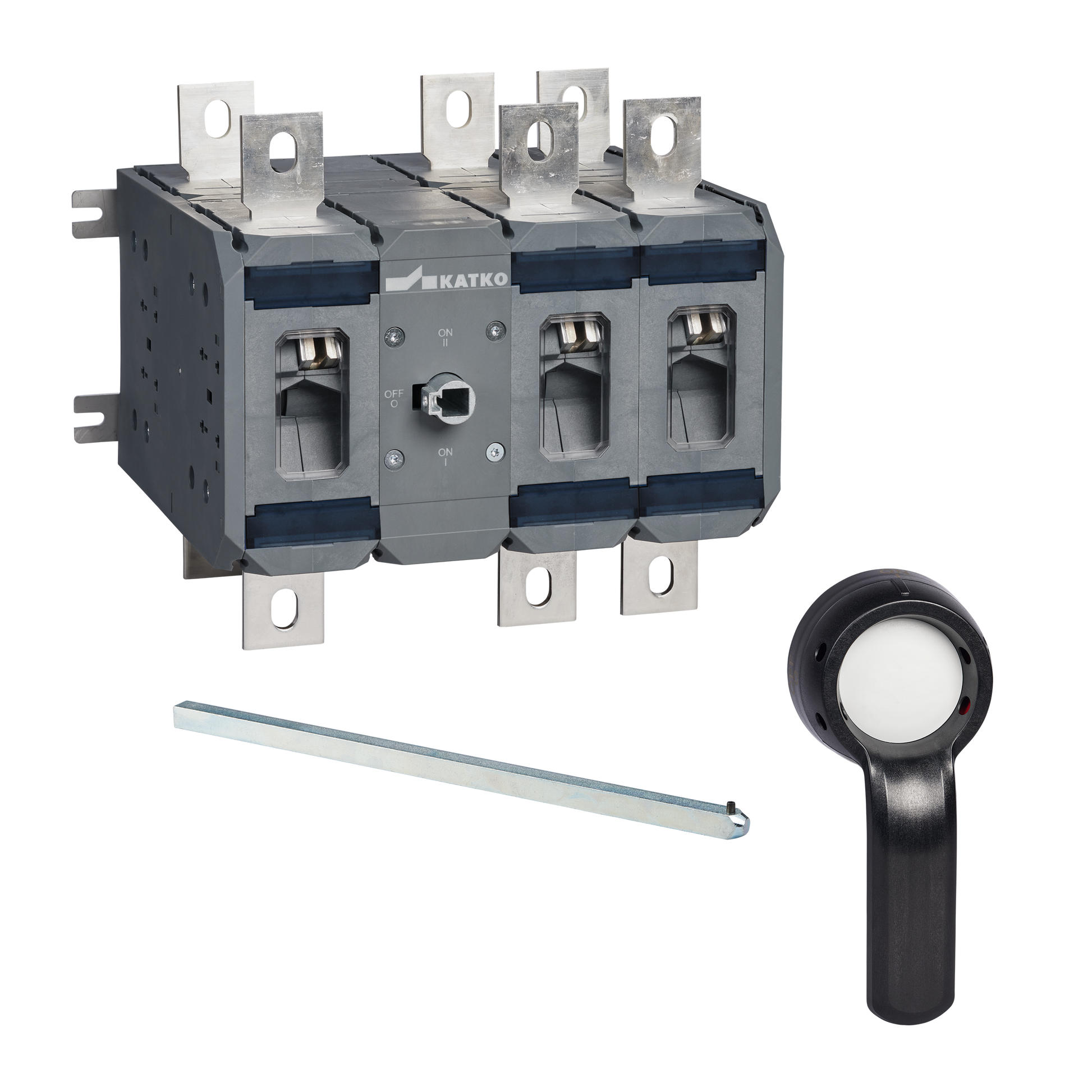

KU 3800CO LVK228LKX150

Change-over switch 1-0-2 3x800A

KU 3800CO LVK228LKX150

Katko LoadSafe changeover switches 160–800A are high-capacity solutions designed for demanding industrial and power distribution applications where continuity of supply is critical. They support reliable switching between power sources in high-current systems.

Built for durability and long-term performance, these switches deliver dependable operation in installations where safety, reliability and uptime cannot be compromised.

Produktnummer
48371
E-nummer FI
3602847
GTIN
6419410483718
Nominell driftsström AC-22A 415 V (A)
800
Nominell driftsström AC-22A 690 V (A)
800
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
301 mm
ETIM-klass
EC000216
E-nummer FI
3602847
GTIN
6419410483718
Höjd
253 mm
Max. termineringsmoment (Nm)
50..75
Mekanisk livslängd (antal manövreringar)
10000
Nettovikt
13.9471 kg
Nominella värden med kabeldiameter (mm²)
2*300
Antal poler
3
Produkttyp
KU 3800CO LVK228LKX150
Nominell brytkapacitet: ICN AC-23A 415 V (A)
6400
Nominell brytkapacitet: ICN AC-23A 500 V (A)
6400
Nominell brytkapacitet: ICN AC-23A 690 V (A)
6400
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
800
Nominell toppström vid kortslutning (kA)
76
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
800
Nominell driftsström AC-21A 500 V (A)
800
Nominell driftsström AC-21A 690 V (A)
800
Nominell driftsström AC-22A 415 V (A)
800
Nominell driftsström AC-22A 500 V (A)
800
Nominell driftsström AC-22A 690 V (A)
800
Nominell driftsström AC-23A 1000 V (A)
400
Nominell driftsström AC-23A 240 V (A)
800
Nominell driftsström AC-23A 415 V (A)
800
Nominell driftsström AC-23A 500 V (A)
800
Nominell driftsström AC-23A 690 V (A)
800
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
400
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
560
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
800
Nominell kortslutningskapacitet: 690 V (kA)
60
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
28
Nominell termisk ström Ith (A)
800
Kort produktbeskrivning
Change-over switch 1-0-2 3x800A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x800A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
M12
Volym
19.7236 l
Bredd
259 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
301 mm
Förpackningsstorlek 1 GTIN-kod
6419410483718
Förpackningsstorlek 1 höjd
253 mm
Förpackningsstorlek: 1 volym
22.9221 l
Förpackningsstorlek 1 vikt
13.9471 kg
Förpackningsstorlek 1 bredd
301 mm
Försäljningsenhet
1
