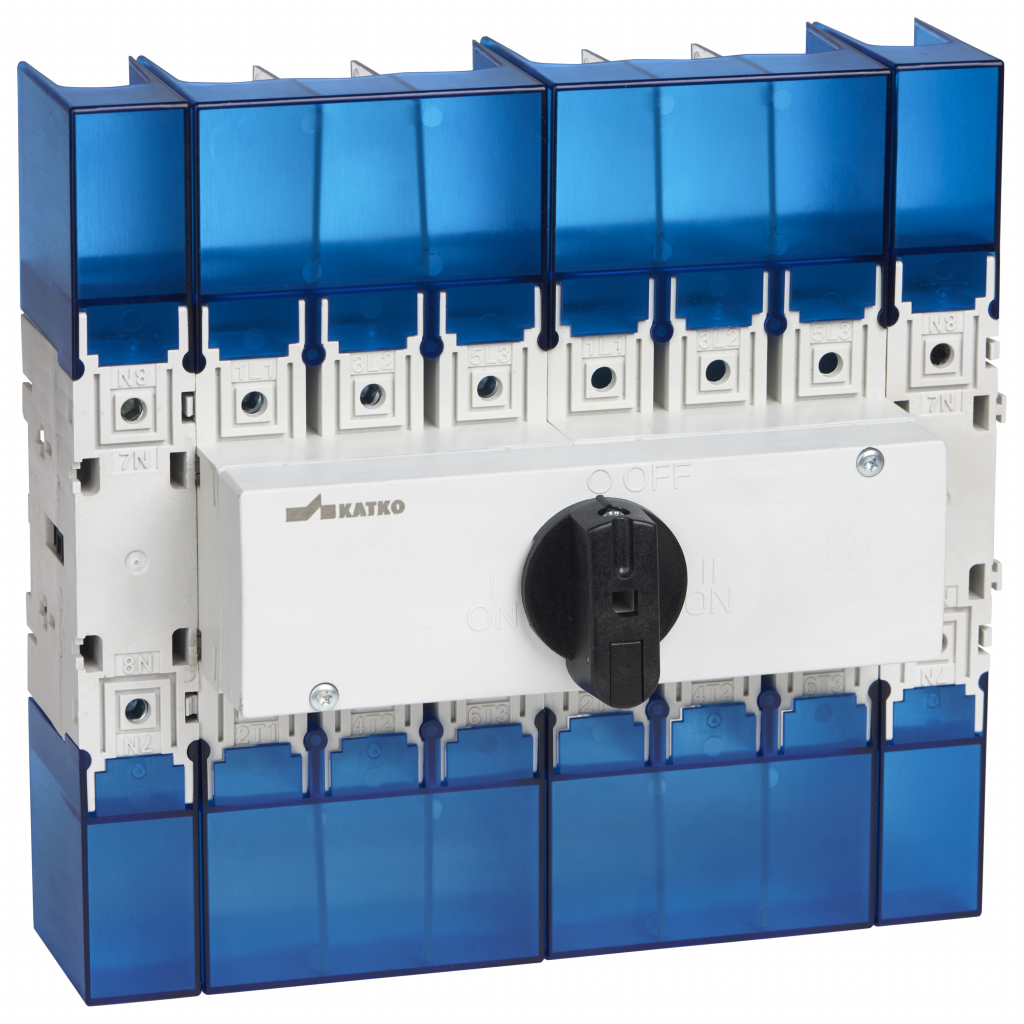

KU 4100CO

Change-over switch 1-0-2 4x100A

KU 4100CO

Katko LoadSafe changeover switches 160–800A are high-capacity solutions designed for demanding industrial and power distribution applications where continuity of supply is critical. They support reliable switching between power sources in high-current systems.

Built for durability and long-term performance, these switches deliver dependable operation in installations where safety, reliability and uptime cannot be compromised.

Produktnummer
20361
E-nummer FI
3600811
GTIN
6419410203613
Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
100 mm
ETIM-klass
EC000216
E-nummer FI
3600811
GTIN
6419410203613
Höjd
103 mm
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
1.6071 kg
Nominella värden med kabeldiameter (mm²)
70
Antal poler
4
Produkttyp
KU 4100CO
Nominell brytkapacitet: ICN AC-23A 415 V (A)
800
Nominell brytkapacitet: ICN AC-23A 500 V (A)
504
Nominell brytkapacitet: ICN AC-23A 690 V (A)
504
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
125
Nominell driftsström AC-21A 500 V (A)
125
Nominell driftsström AC-21A 690 V (A)
125
Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 500 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Nominell driftsström AC-23A 415 V (A)
100
Nominell driftsström AC-23A 500 V (A)
63
Nominell driftsström AC-23A 690 V (A)
63
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
37
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
55
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
125
Kort produktbeskrivning
Change-over switch 1-0-2 4x100A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x100A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
1.9364 l
Bredd
188 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
100 mm
Förpackningsstorlek 1 GTIN-kod
6419410203613
Förpackningsstorlek 1 höjd
103 mm
Förpackningsstorlek: 1 volym
1.03 l
Förpackningsstorlek 1 vikt
1.6071 kg
Förpackningsstorlek 1 bredd
100 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.

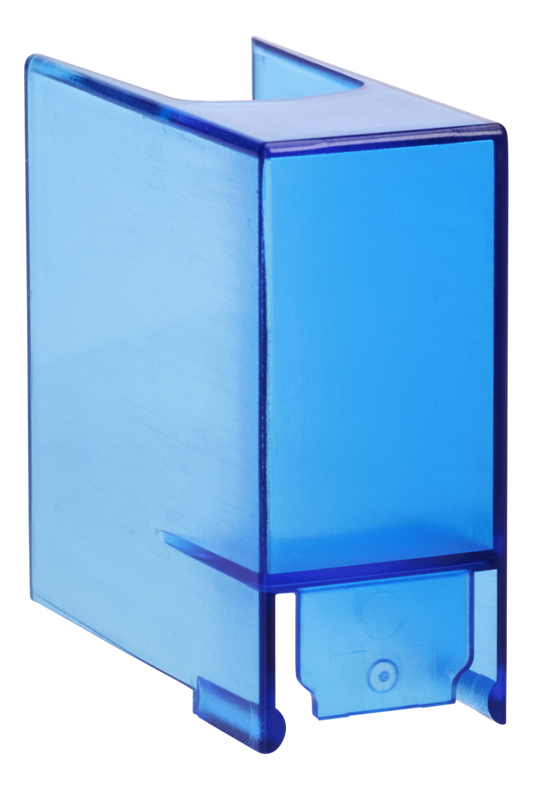

Relaterade tillbehör
