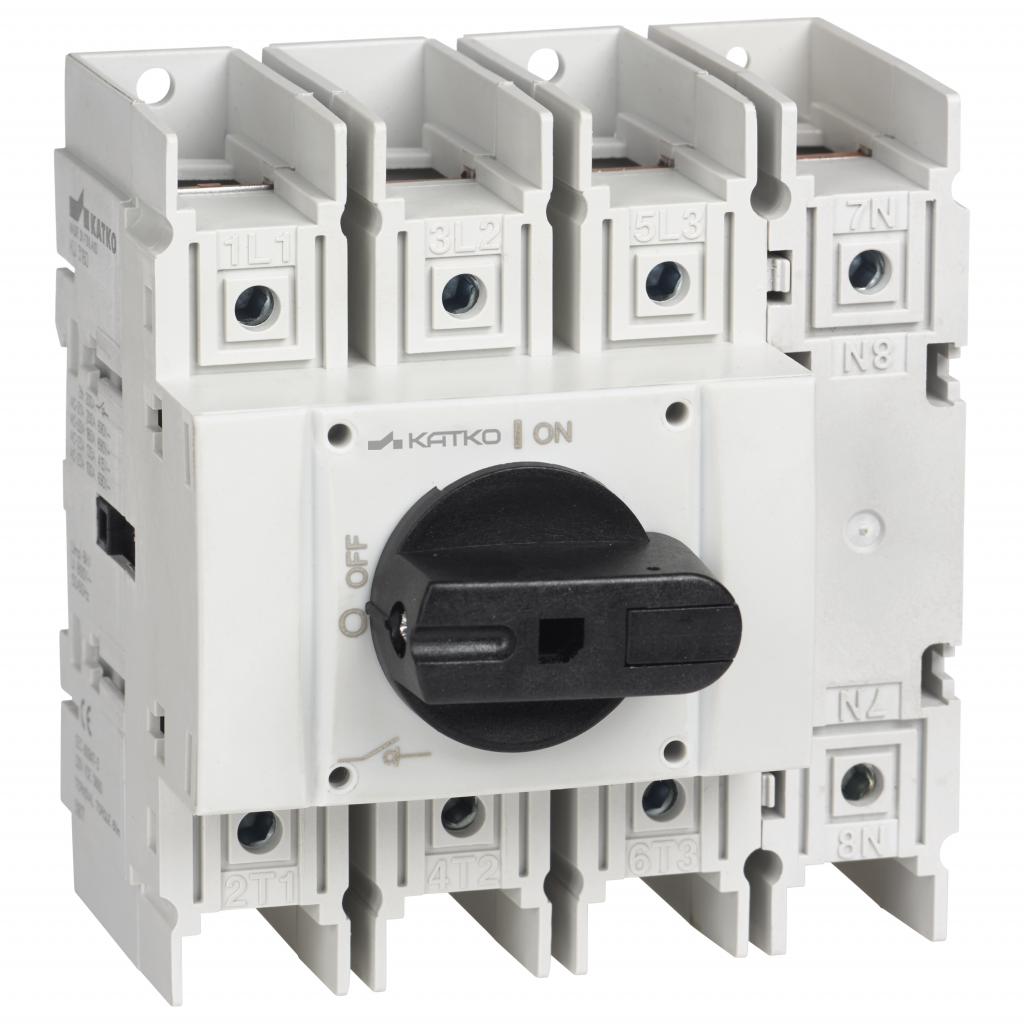

KU 4125

Load break switch 4x125A

KU 4125

Katko LoadSafe load break switches 16–125 A (N) provide reliable and efficient load interruption for a wide range of electrical distribution applications. Available in 2-, 3-, 4-, 6- and 8-pole versions and compatible with a wide range of accessories, they offer excellent flexibility for both standard installations and demanding industrial use. Switch technology based on silver contacts ensures safe and durable operation, while advanced contact and mechanical design deliver smooth performance, long service life and dependable reliability over time.

Product Number
20368
E-nummer FI
3600791
Nominell driftsström AC-22A 415 V (A)
125
Nominell driftsström AC-22A 690 V (A)
125
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410203682
Djup
100 mm
ETIM-klass
EC000216
E-nummer FI
3600791
Höjd
87 mm
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
0.6717 kg
Nominella värden med kabeldiameter (mm²)
70
Antal poler
4
Produkttyp
KU 4125
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1000
Nominell brytkapacitet: ICN AC-23A 500 V (A)
640
Nominell brytkapacitet: ICN AC-23A 690 V (A)
640
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
160
Nominell driftsström AC-21A 500 V (A)
160
Nominell driftsström AC-21A 690 V (A)
160
Nominell driftsström AC-22A 415 V (A)
125
Nominell driftsström AC-22A 500 V (A)
125
Nominell driftsström AC-22A 690 V (A)
125
Nominell driftsström AC-23A 415 V (A)
125
Nominell driftsström AC-23A 500 V (A)
80
Nominell driftsström AC-23A 690 V (A)
80
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
75
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
160
Kort produktbeskrivning
Load break switch 4x125A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x125A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
0.8178 l
Bredd
94 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
100 mm
Förpackningsstorlek 1 GTIN-kod
6419410203682
Förpackningsstorlek 1 höjd
87 mm
Förpackningsstorlek: 1 volym
0.87 l
Förpackningsstorlek 1 vikt
0.6717 kg
Förpackningsstorlek 1 bredd
100 mm
Försäljningsenhet
1
