KU 416

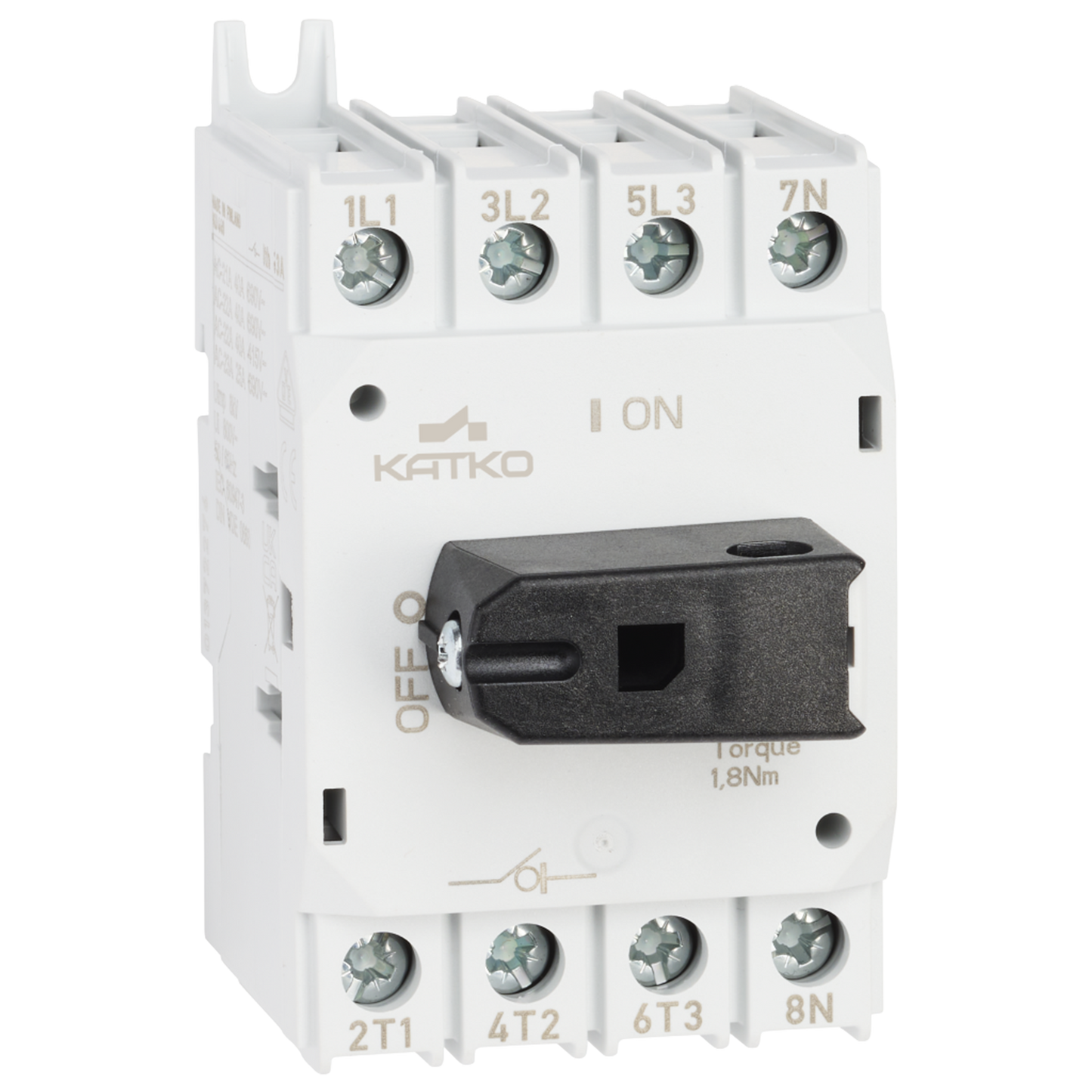

Load break switch 4x16A

KU 416

Katko LoadSafe load break switches 16–40A are compact and versatile solutions designed for efficient load switching in smaller electrical systems. Available in 2-, 3-, 4-, 6- and 8-pole versions. The robust switch design and silver-contact technology ensure safe and durable operation in demanding environments.

The load break switches are VDE-approved and independently tested by third parties, ensuring compliance with international quality and safety standards. Manufactured in Finland, these switches and accessories provide high performance and installation efficiency, helping you build durable power distribution solutions.

Produktnummer
25772
E-nummer FI
3609694
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
63 mm
ETIM-klass
EC000216
E-nummer FI
3609694
GTIN
6419410257722
Höjd
84 mm
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.1807 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
4
Produkttyp
KU 416
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
25
Nominell toppström vid kortslutning (kA)
3.8
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
0.7
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Load break switch 4x16A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x16A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
0.254 l
Bredd
48 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
63 mm
Förpackningsstorlek 1 GTIN-kod
6419410257722
Förpackningsstorlek 1 höjd
84 mm
Förpackningsstorlek: 1 volym
0.3334 l
Förpackningsstorlek 1 vikt
0.1807 kg
Förpackningsstorlek 1 bredd
63 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
