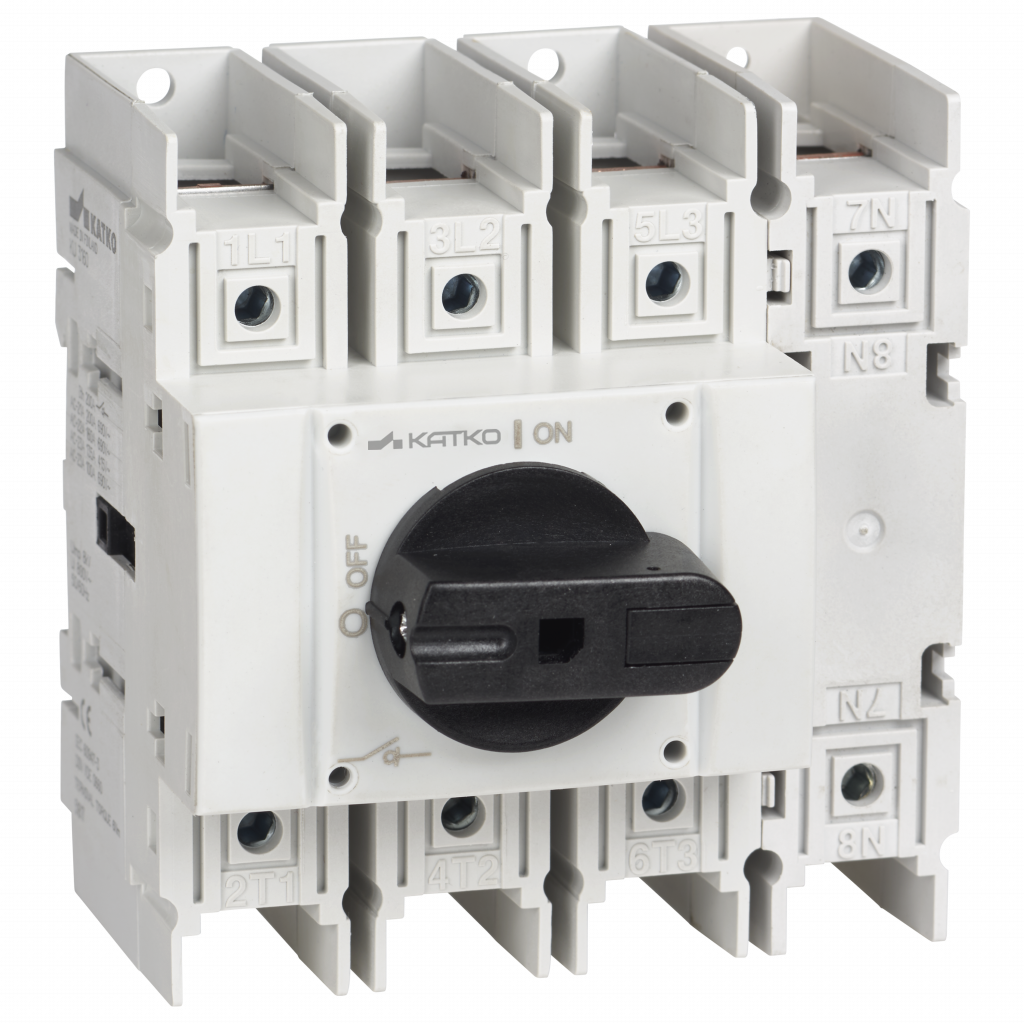

KU 4160

Load break switch 4x160A

KU 4160

Katko LoadSafe load break switches 100–160 A are robust solutions for medium-capacity power distribution and motor isolation applications. Featuring a modular design and compatibility with a wide selection of accessories, they support a broad range of installation requirements. Switch technology based on silver contacts ensures safe and durable operation, while compliance with international safety and quality standards guarantees consistent performance in demanding industrial environments.

Produktnummer
20351
E-nummer FI
3600793
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
100 mm
ETIM-klass
EC000216
E-nummer FI
3600793
GTIN
6419410203514
Höjd
87 mm
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Nettovikt
0.6717 kg
Nominella värden med kabeldiameter (mm²)
95
Antal poler
4
Produkttyp
KU 4160
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1280
Nominell brytkapacitet: ICN AC-23A 500 V (A)
800
Nominell brytkapacitet: ICN AC-23A 690 V (A)
800
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
160
Nominell driftsström AC-21A 500 V (A)
160
Nominell driftsström AC-21A 690 V (A)
160
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 500 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Nominell driftsström AC-23A 415 V (A)
160
Nominell driftsström AC-23A 500 V (A)
100
Nominell driftsström AC-23A 690 V (A)
100
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
90
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
90
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
200
Kort produktbeskrivning
Load break switch 4x160A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x160A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
0.8178 l
Bredd
94 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
100 mm
Förpackningsstorlek 1 GTIN-kod
6419410203514
Förpackningsstorlek 1 höjd
87 mm
Förpackningsstorlek: 1 volym
0.87 l
Förpackningsstorlek 1 vikt
0.6717 kg
Förpackningsstorlek 1 bredd
100 mm
Försäljningsenhet
1
