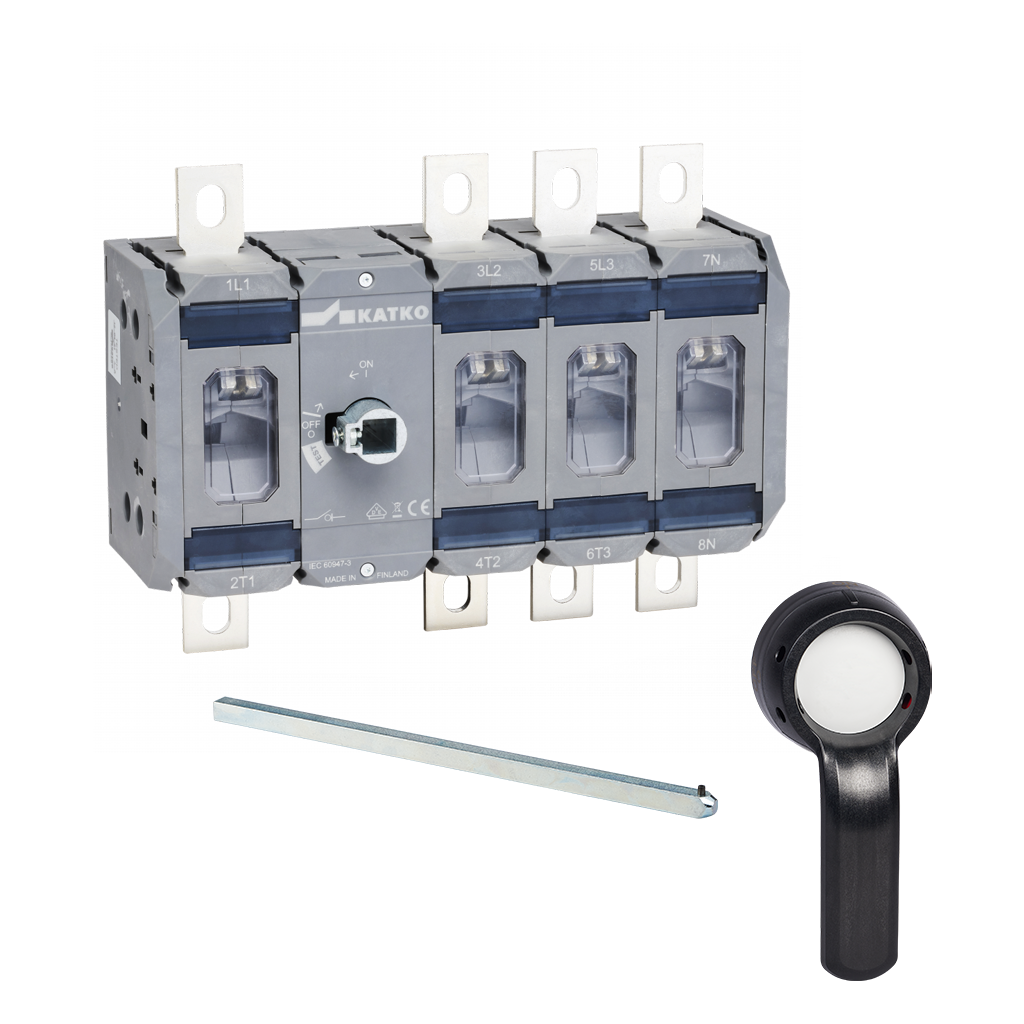

KU 4400 LVK228LKX150

Load break switch 4x400A

KU 4400 LVK228LKX150

Katko LoadSafe load break switches 160–800A are high-capacity solutions built for demanding industrial and power distribution networks up to 800 A. They support heavy-duty load switching, motor isolation and backup power transfer applications. These switches are engineered for reliability and durability, ensuring dependable operation where continuity and performance matter most.

Product Number
30018
E-nummer FI
3602926
Nominell driftsström AC-22A 415 V (A)
400
Nominell driftsström AC-22A 690 V (A)
400
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410300183
Djup
185 mm
ETIM-klass
EC000216
E-nummer FI
3602926
Höjd
100 mm
Max. termineringsmoment (Nm)
30..44
Mekanisk livslängd (antal manövreringar)
10000
Nettovikt
3.3927 kg
Nominella värden med kabeldiameter (mm²)
240
Antal poler
4
Produkttyp
KU 4400 LVK228LKX150
Nominell brytkapacitet: ICN AC-23A 415 V (A)
3200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
3200
Nominell brytkapacitet: ICN AC-23A 690 V (A)
3200
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
400
Nominell toppström vid kortslutning (kA)
42
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
400
Nominell driftsström AC-21A 500 V (A)
400
Nominell driftsström AC-21A 690 V (A)
400
Nominell driftsström AC-22A 415 V (A)
400
Nominell driftsström AC-22A 500 V (A)
400
Nominell driftsström AC-22A 690 V (A)
400
Nominell driftsström AC-22B 800 V (A)
400
Nominell driftsström AC-23A 1000 V (A)
200
Nominell driftsström AC-23A 415 V (A)
400
Nominell driftsström AC-23A 500 V (A)
400
Nominell driftsström AC-23A 690 V (A)
400
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
200
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
250
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
355
Nominell kortslutningskapacitet: 690 V (kA)
27.5
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
13.5
Nominell termisk ström Ith (A)
400
Kort produktbeskrivning
Load break switch 4x400A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x400A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
M10
Volym
4.588 l
Bredd
248 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
185 mm
Förpackningsstorlek 1 GTIN-kod
6419410300183
Förpackningsstorlek 1 höjd
100 mm
Förpackningsstorlek: 1 volym
3.4225 l
Förpackningsstorlek 1 vikt
3.3927 kg
Förpackningsstorlek 1 bredd
185 mm
Försäljningsenhet
1
