KUA 363 1V A4EMC 2XM40MEMC M16M

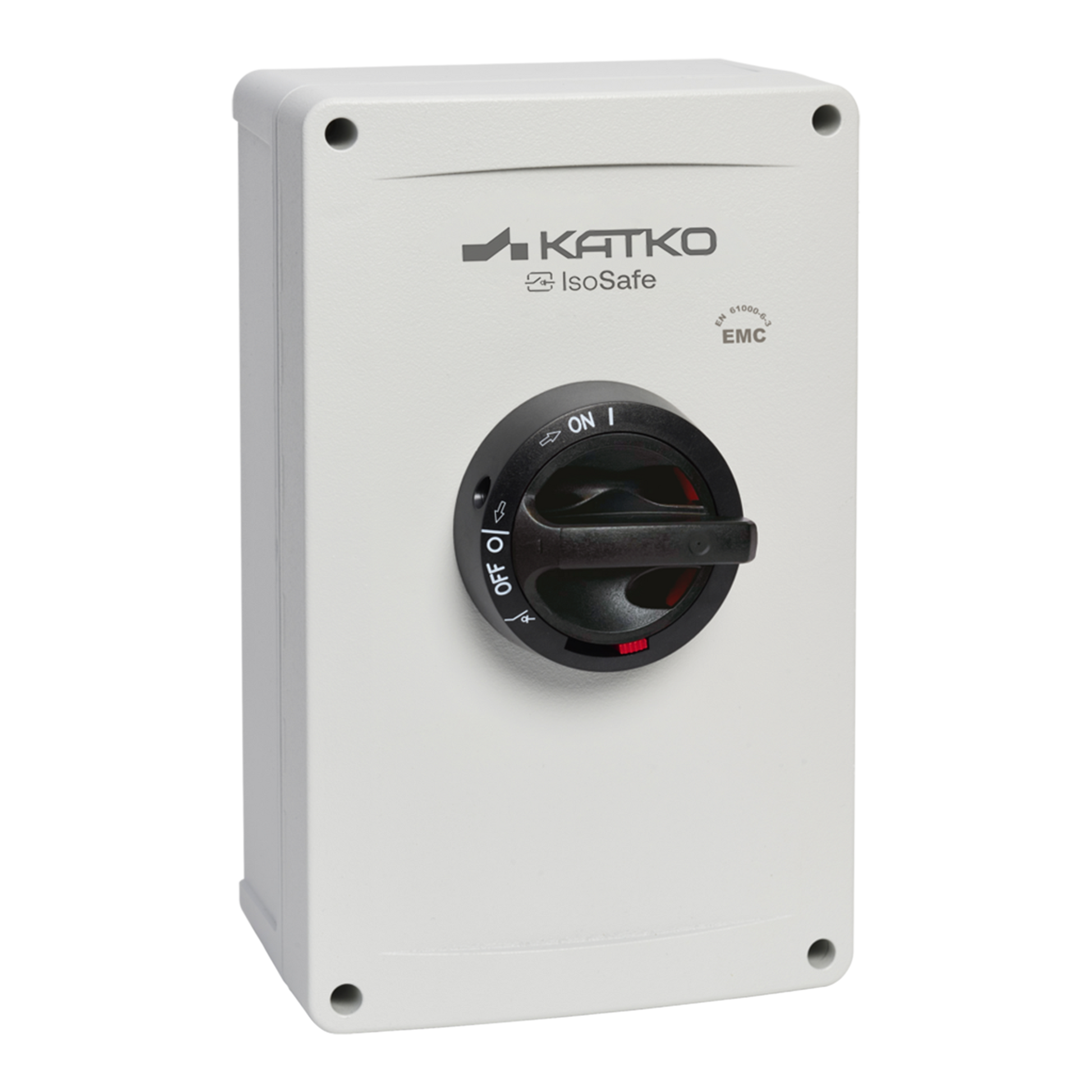

Isolating switch EMC 3x63A IP66 1NO/1NC

KUA 363 1V A4EMC 2XM40MEMC M16M

Katko EMC isolators (10-1600A) are engineered to ensure reliable isolation while maintaining electromagnetic compatibility in sensitive installations. They are designed to meet the requirements of environments where electrical interference must be carefully controlled.

By combining effective shielding with durable construction, EMC isolators support stable system performance in industrial, commercial, and infrastructure applications where EMC compliance is critical.

Produktnummer
30511
E-nummer FI
3600428
Nominell driftsström AC-23A 415 V (A)
63
Kapslingstyp
Aluminium
Kapsling
A4 (162 x 262 x 108 mm)
Monterade hjälpkontakter
1NO/1NC
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
2 x M40 (19,0-28,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
delivery_time
10
Djup
108 mm
EMC
true
Kapsling
A4 (162 x 262 x 108 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000216
E-nummer FI
3600428
GTIN
6419410305119
Höjd
262 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
2.5
Mekanisk livslängd (antal manövreringar)
50000
Monterade hjälpkontakter
1NO/1NC
Nettovikt
3.0091 kg
Nominella värden med kabeldiameter (mm²)
35
Antal poler
3
Produkttyp
KUA 363 1V A4EMC 2XM40MEMC M16M
Nominell brytkapacitet: ICN AC-23A 415 V (A)
504
Nominell brytkapacitet: ICN AC-23A 500 V (A)
320
Nominell brytkapacitet: ICN AC-23A 690 V (A)
320
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
80
Nominell toppström vid kortslutning (kA)
8.7
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
100
Nominell driftsström AC-21A 500 V (A)
100
Nominell driftsström AC-21A 690 V (A)
100
Nominell driftsström AC-22A 415 V (A)
80
Nominell driftsström AC-22A 500 V (A)
80
Nominell driftsström AC-22A 690 V (A)
80
Nominell driftsström AC-23A 415 V (A)
63
Nominell driftsström AC-23A 500 V (A)
40
Nominell driftsström AC-23A 690 V (A)
40
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
30
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
25
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
37
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
2
Nominell termisk ström Ith (A)
100
Nominell termisk ström Ith (A)
100
Kort produktbeskrivning
Isolating switch EMC 3x63A IP66 1NO/1NC
Omkopplartyp
Load Break Switch
Tekniskt namn
3x63A 400V 30kW
Anslutningsplintarnas polstorlek (Cu mm²)
2,5..35
Volym
4.584 l
Bredd
162 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
300 mm
Förpackningsstorlek 1 GTIN-kod
6419410305119
Förpackningsstorlek 1 höjd
1200 mm
Förpackningsstorlek: 1 volym
288 l
Förpackningsstorlek 1 vikt
3.0091 kg
Förpackningsstorlek 1 bredd
800 mm
Försäljningsenhet
1
