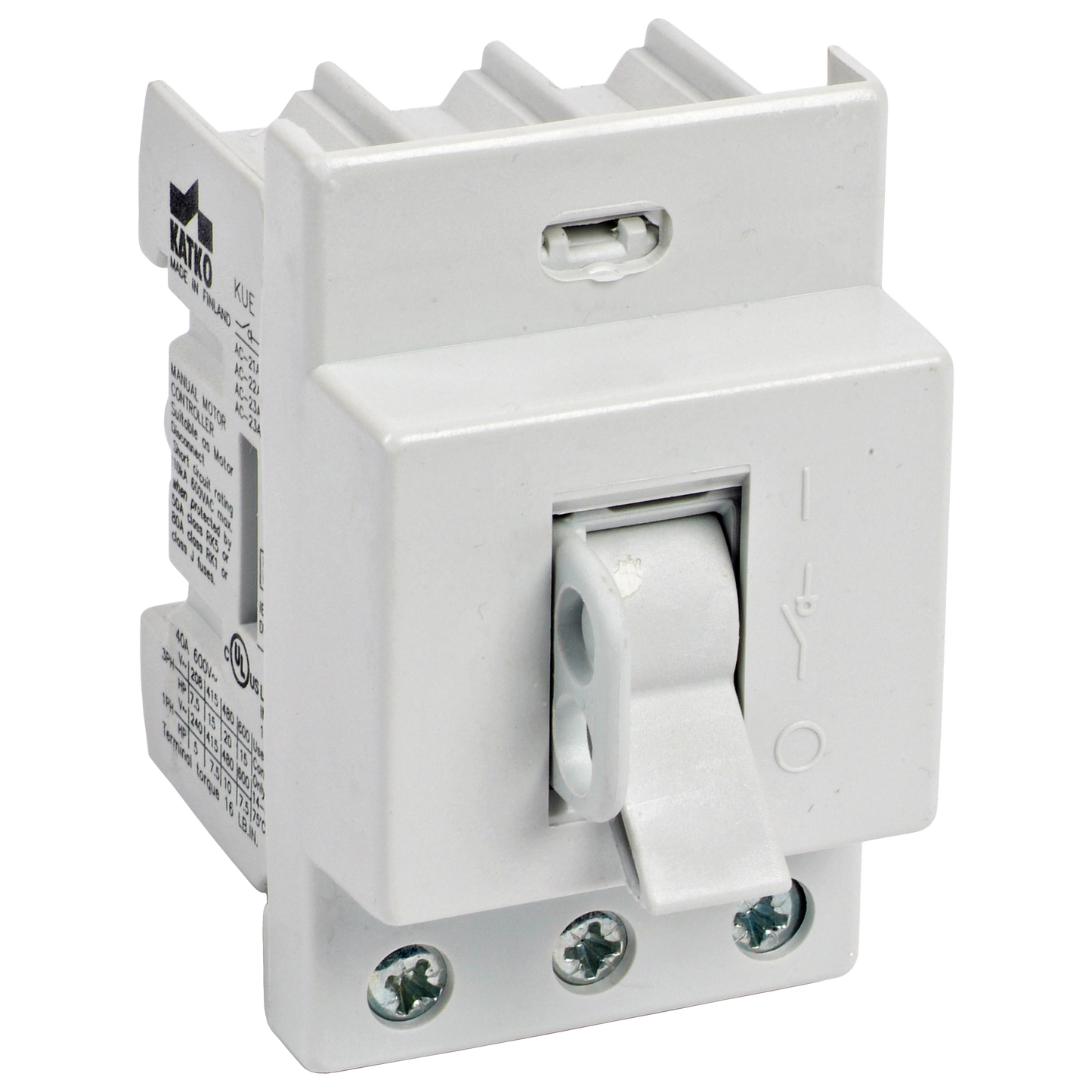

KUE 340 AD1KKUE

Toggle switch 3x40A with power rail adapter

KUE 340 AD1KKUE

Katko LoadSafe KUE toggle switches 16–125A are compact, 3-pole load break switches designed for clear and dependable load switching in distribution boards and control panels. Their DIN-rail mounting and robust construction make installation straightforward, while switch technology based on silver contacts ensures safe and durable operation.

KUE switches are available with an adapter for connecting to a three-phase section rail, offering three different connection heights for flexible setups.

Product Number
20052
E-nummer FI
3635030
Nominell driftsström AC-22A 415 V (A)
40
Nominell driftsström AC-22A 690 V (A)
40
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410200520
Djup
83 mm
ETIM-klass
EC000216
E-nummer FI
3635030
Höjd
72 mm
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.2312 kg
Nominella värden med kabeldiameter (mm²)
16
Antal poler
3
Produkttyp
KUE 340 AD1KKUE
Nominell brytkapacitet: ICN AC-23A 415 V (A)
200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
160
Nominell brytkapacitet: ICN AC-23A 690 V (A)
160
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
63
Nominell toppström vid kortslutning (kA)
7.2
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
63
Nominell driftsström AC-21A 500 V (A)
63
Nominell driftsström AC-21A 690 V (A)
63
Nominell driftsström AC-22A 415 V (A)
40
Nominell driftsström AC-22A 500 V (A)
40
Nominell driftsström AC-22A 690 V (A)
40
Nominell driftsström AC-23A 415 V (A)
25
Nominell driftsström AC-23A 500 V (A)
20
Nominell driftsström AC-23A 690 V (A)
20
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
11
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
11
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
15
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
1.7
Nominell termisk ström Ith (A)
63
Kort produktbeskrivning
Toggle switch 3x40A with power rail adapter
Omkopplartyp
Load Break Switch
Tekniskt namn
3x40A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
0.3167 l
Bredd
53 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
83 mm
Förpackningsstorlek 1 GTIN-kod
6419410200520
Förpackningsstorlek 1 höjd
72 mm
Förpackningsstorlek: 1 volym
0.496 l
Förpackningsstorlek 1 vikt
0.2312 kg
Förpackningsstorlek 1 bredd
83 mm
Försäljningsenhet
1
