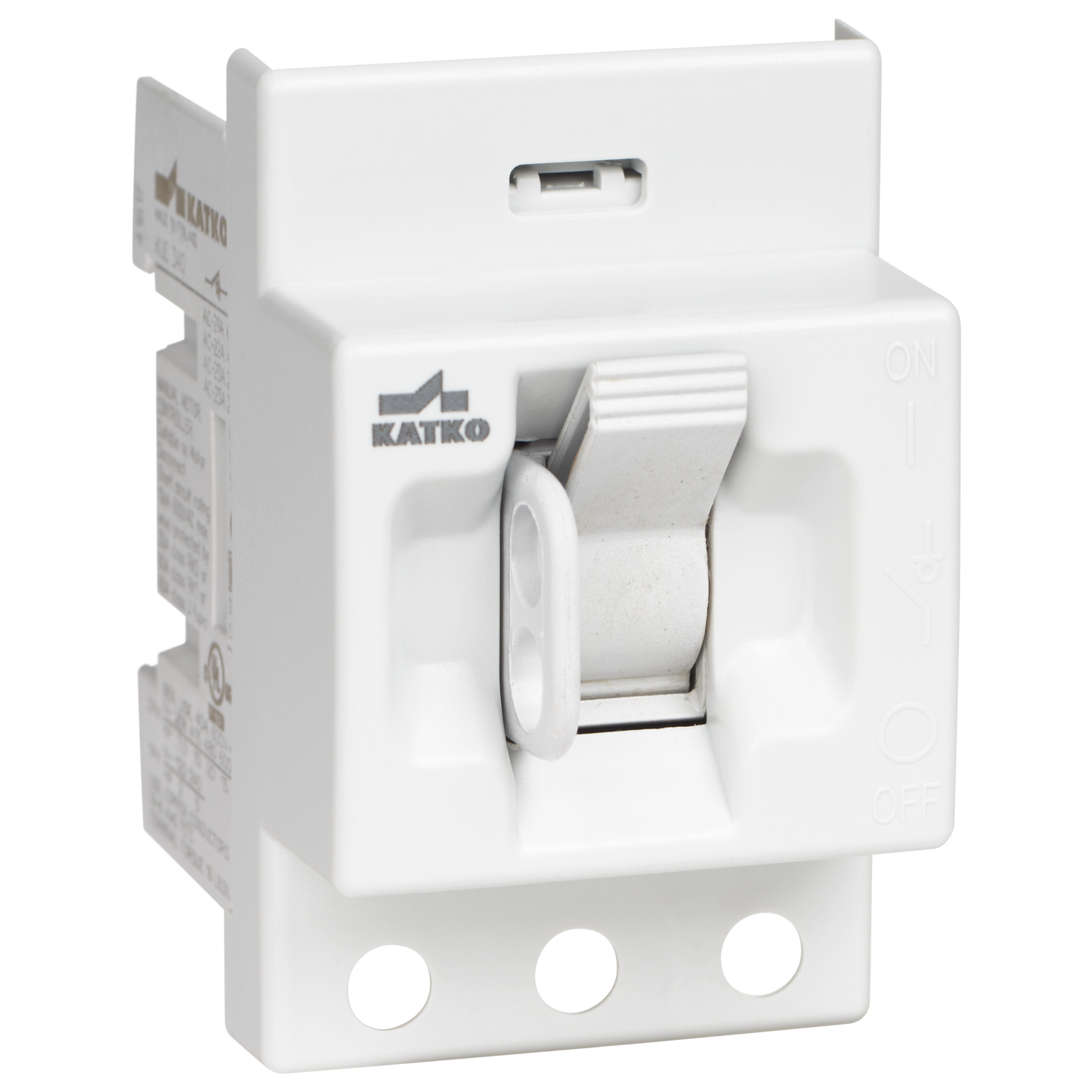

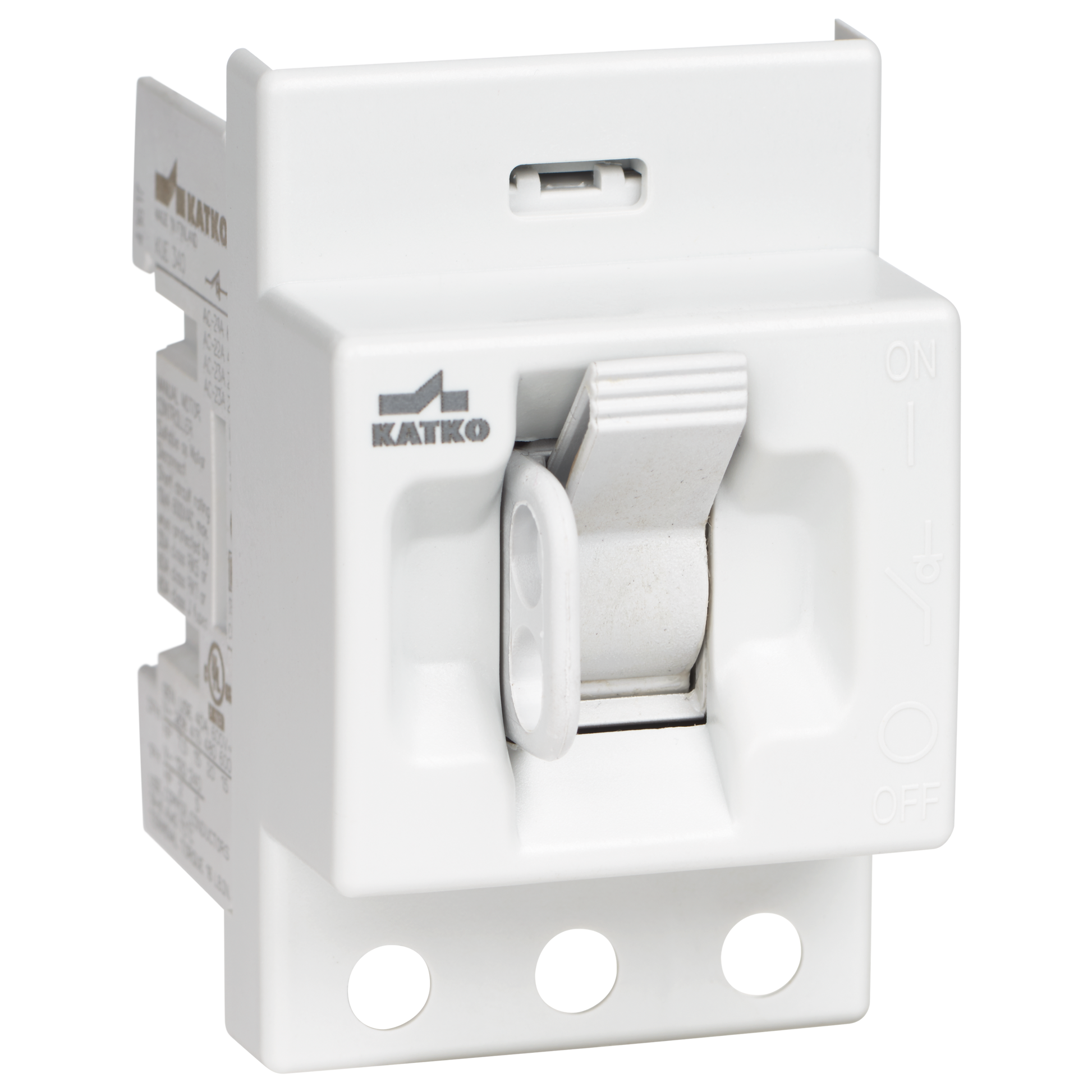

KUE 380 KKUE

Toggle switch 3x80A

KUE 380 KKUE

Katko LoadSafe KUE toggle switches 16–125A are compact, 3-pole load break switches designed for clear and dependable load switching in distribution boards and control panels. Their DIN-rail mounting and robust construction make installation straightforward, while switch technology based on silver contacts ensures safe and durable operation.

KUE switches are available with an adapter for connecting to a three-phase section rail, offering three different connection heights for flexible setups.

Product Number
20071
E-nummer FI
3635027
Nominell driftsström AC-22A 415 V (A)
80
Nominell driftsström AC-22A 690 V (A)
80
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410200711
Nominell ström 600 V
80.0
Djup
83 mm
ETIM-klass
EC000216
E-nummer FI
3635027
Höjd
72 mm
Hästkrafter 208V
10.0
Hästkrafter 480V
30.0
Hästkrafter 600V
30.0
Max. termineringsmoment (Nm)
2.5
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.2255 kg
Nominella värden med kabeldiameter (mm²)
35
Antal poler
3
Produkttyp
KUE 380 KKUE
Nominell brytkapacitet: ICN AC-23A 415 V (A)
504
Nominell brytkapacitet: ICN AC-23A 500 V (A)
256
Nominell brytkapacitet: ICN AC-23A 690 V (A)
256
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
80
Nominell toppström vid kortslutning (kA)
8.7
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
100
Nominell driftsström AC-21A 500 V (A)
100
Nominell driftsström AC-21A 690 V (A)
100
Nominell driftsström AC-22A 415 V (A)
80
Nominell driftsström AC-22A 500 V (A)
80
Nominell driftsström AC-22A 690 V (A)
80
Nominell driftsström AC-23A 415 V (A)
63
Nominell driftsström AC-23A 500 V (A)
32
Nominell driftsström AC-23A 690 V (A)
32
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
30
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
22
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
30
Nominell kortslutningskapacitet: 690 V (kA)
2.5
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
2
Nominell termisk ström Ith (A)
100
Kort produktbeskrivning
Toggle switch 3x80A
Omkopplartyp
Load Break Switch
Tekniskt namn
3x80A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
2.5..35
UL
UL 60947-4-1A
Volym
0.3167 l
Bredd
53 mm
Kabelstorlek Cu
12-4 AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
83 mm
Förpackningsstorlek 1 GTIN-kod
6419410200711
Förpackningsstorlek 1 höjd
72 mm
Förpackningsstorlek: 1 volym
0.496 l
Förpackningsstorlek 1 vikt
0.2255 kg
Förpackningsstorlek 1 bredd
83 mm
Försäljningsenhet
1
