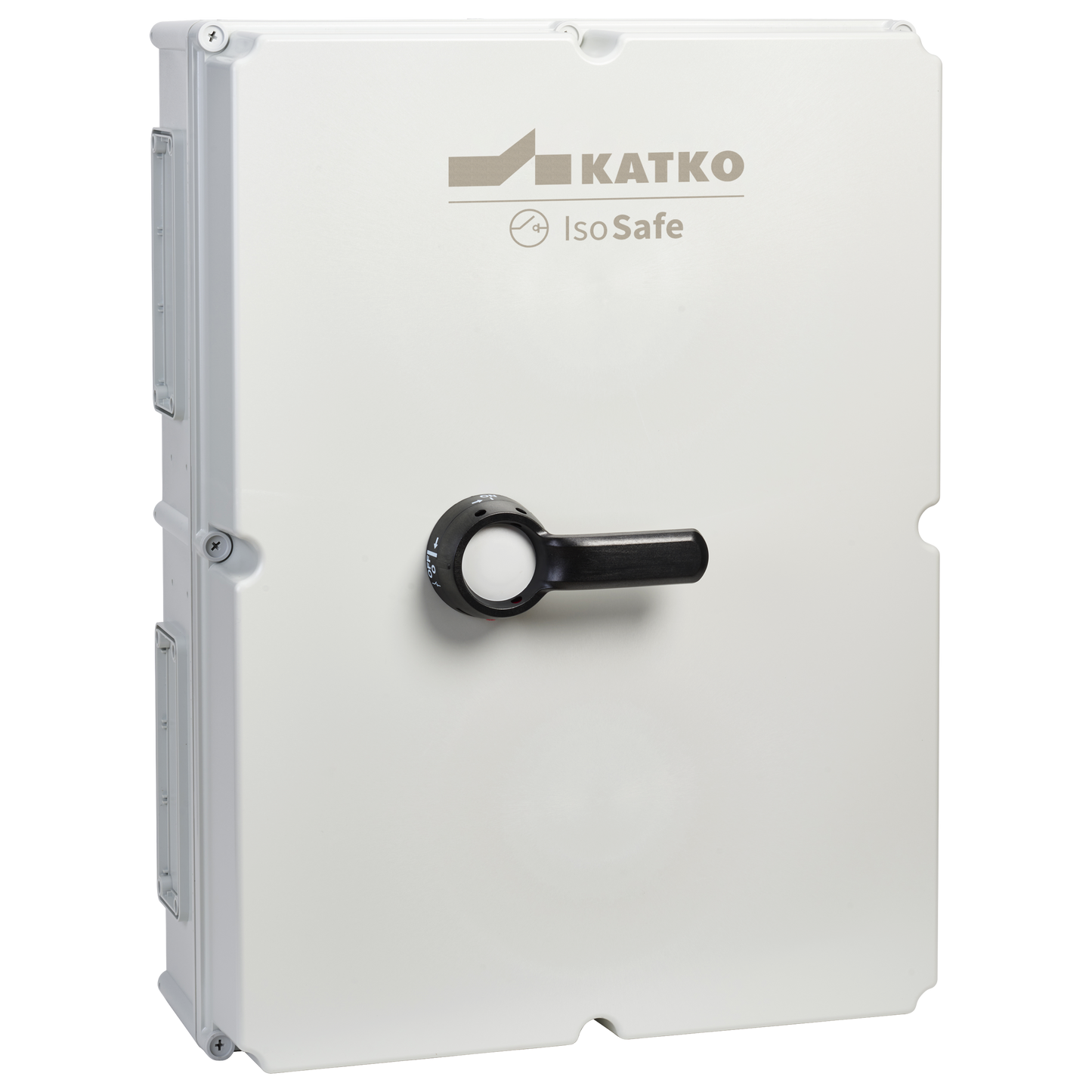

KUM 3400 1V MF04 3XM63P M16P

Isolating switch 3x400A IP66 1NO/1NC

KUM 3400 1V MF04 3XM63P M16P

Katko IsoSafe polycarbonate enclosed safety switches are designed for real-world applications where safety and reliability are essential, from demanding industrial environments to ordinary buildings. The durable polycarbonate enclosure provides high protection and excellent insulation while resisting UV radiation and many chemicals, ensuring reliable performance both indoors and outdoors.

Advanced safety features, including self-extinguishing materials, secure door interlocking defeat mechanisms and a padlockable handle, support safe operation and maintenance. Designed and manufactured in Finland, IsoSafe switches reflect decades of application-driven engineering and are trusted in installations where dependable electrical distribution is critical.

Product Number
36520
E-nummer FI
3600630
Nominell driftsström AC-23A 415 V (A)
400
Kapslingstyp
Polycarbonate
Kapsling
MF04 (560 x 760 x 250 mm)
Monterade hjälpkontakter
1NO/1NC
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410365205
Kabelgenomföringar
3 x M63 (34,0-44,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
Djup
250 mm
EMC
false
Kapsling
MF04 (560 x 760 x 250 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
E-nummer FI
3600630
Höjd
760 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
30..44
Mekanisk livslängd (antal manövreringar)
10000
Monterade hjälpkontakter
1NO/1NC
Nettovikt
18.2634 kg
Nominella värden med kabeldiameter (mm²)
240
Antal poler
3
Produkttyp
KUM 3400 1V MF04 3XM63P M16P
Nominell brytkapacitet: ICN AC-23A 415 V (A)
3200
Nominell brytkapacitet: ICN AC-23A 500 V (A)
3200
Nominell brytkapacitet: ICN AC-23A 690 V (A)
3200
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
400
Nominell toppström vid kortslutning (kA)
42
Nominell kortslutningsström RMS Ik opt 1 (kA)
100
Nominell kortslutningsimpulsspänning Uimp (kV)
12
Nominell isolationsspänning Ui (V)
1000
Nominell driftsström AC-21A 415 V (A)
400
Nominell driftsström AC-21A 500 V (A)
400
Nominell driftsström AC-21A 690 V (A)
400
Nominell driftsström AC-22A 415 V (A)
400
Nominell driftsström AC-22A 500 V (A)
400
Nominell driftsström AC-22A 690 V (A)
400
Nominell driftsström AC-22B 800 V (A)
400
Nominell driftsström AC-23A 1000 V (A)
200
Nominell driftsström AC-23A 415 V (A)
400
Nominell driftsström AC-23A 500 V (A)
400
Nominell driftsström AC-23A 690 V (A)
400
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
200
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
250
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
355
Nominell kortslutningskapacitet: 690 V (kA)
27.5
Nominell kortvarig tålighetsström 1 s Icw 1000 V (kA)
13.5
Nominell termisk ström Ith (A)
400
Nominell termisk ström Ith (A)
400
Kort produktbeskrivning
Isolating switch 3x400A IP66 1NO/1NC
Omkopplartyp
Load Break Switch
Tekniskt namn
3x400A 400V 200kW
Anslutningsplintarnas polstorlek (Cu mm²)
M10
Volym
106.4 l
Bredd
560 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
250 mm
Förpackningsstorlek 1 GTIN-kod
6419410365205
Förpackningsstorlek 1 höjd
760 mm
Förpackningsstorlek: 1 volym
106.4 l
Förpackningsstorlek 1 vikt
18.2634 kg
Förpackningsstorlek 1 bredd
560 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
