KUM 380 1V M4 2XM40P M16P

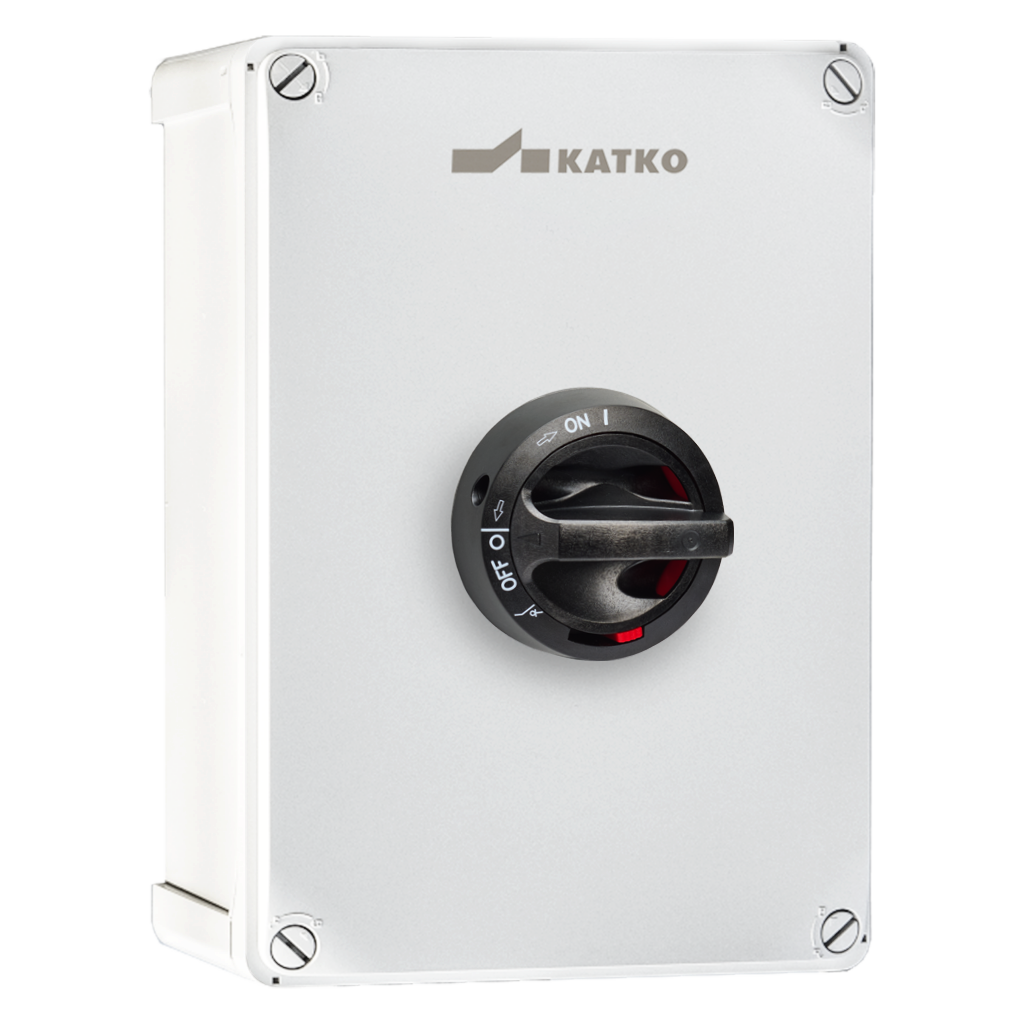

Isolating switch 3x80A IP66 1NO/1NC

KUM 380 1V M4 2XM40P M16P

Katko IsoSafe polycarbonate enclosed safety switches are designed for real-world applications where safety and reliability are essential, from demanding industrial environments to ordinary buildings. The durable polycarbonate enclosure provides high protection and excellent insulation while resisting UV radiation and many chemicals, ensuring reliable performance both indoors and outdoors.

Advanced safety features, including self-extinguishing materials, secure door interlocking defeat mechanisms and a padlockable handle, support safe operation and maintenance. Designed and manufactured in Finland, IsoSafe switches reflect decades of application-driven engineering and are trusted in installations where dependable electrical distribution is critical.

Produktnummer
36020
E-nummer FI
3600502
Nominell driftsström AC-23A 415 V (A)
80
Kapslingstyp
Polycarbonate
Kapsling
M4 (190 x 270 x 100 mm)
Monterade hjälpkontakter
1NO/1NC
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
2 x M40 (19,0-28,0 mm), plastic; 1 x M16 (5,0-10,0 mm), plastic
delivery_time
10
Djup
100 mm
EMC
false
Kapsling
M4 (190 x 270 x 100 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
E-nummer FI
3600502
GTIN
6419410360200
Höjd
270 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Monterade hjälpkontakter
1NO/1NC
Nettovikt
1.891 kg
Nominella värden med kabeldiameter (mm²)
70
Antal poler
3
Produkttyp
KUM 380 1V M4 2XM40P M16P
Nominell brytkapacitet: ICN AC-23A 415 V (A)
640
Nominell brytkapacitet: ICN AC-23A 500 V (A)
640
Nominell brytkapacitet: ICN AC-23A 690 V (A)
640
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
125
Nominell driftsström AC-21A 500 V (A)
125
Nominell driftsström AC-21A 690 V (A)
125
Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 500 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Nominell driftsström AC-23A 415 V (A)
80
Nominell driftsström AC-23A 500 V (A)
63
Nominell driftsström AC-23A 690 V (A)
63
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
45
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
37
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
55
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
125
Nominell termisk ström Ith (A)
125
Kort produktbeskrivning
Isolating switch 3x80A IP66 1NO/1NC
Omkopplartyp
Load Break Switch
Tekniskt namn
3x80A 400V 45kW
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
5.13 l
Bredd
190 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
100 mm
Förpackningsstorlek 1 GTIN-kod
6419410360200
Förpackningsstorlek 1 höjd
270 mm
Förpackningsstorlek: 1 volym
5.13 l
Förpackningsstorlek 1 vikt
1.891 kg
Förpackningsstorlek 1 bredd
190 mm
Försäljningsenhet
1
