KUM 680 1V MF11ULEMC 4XM40MEMC M16P

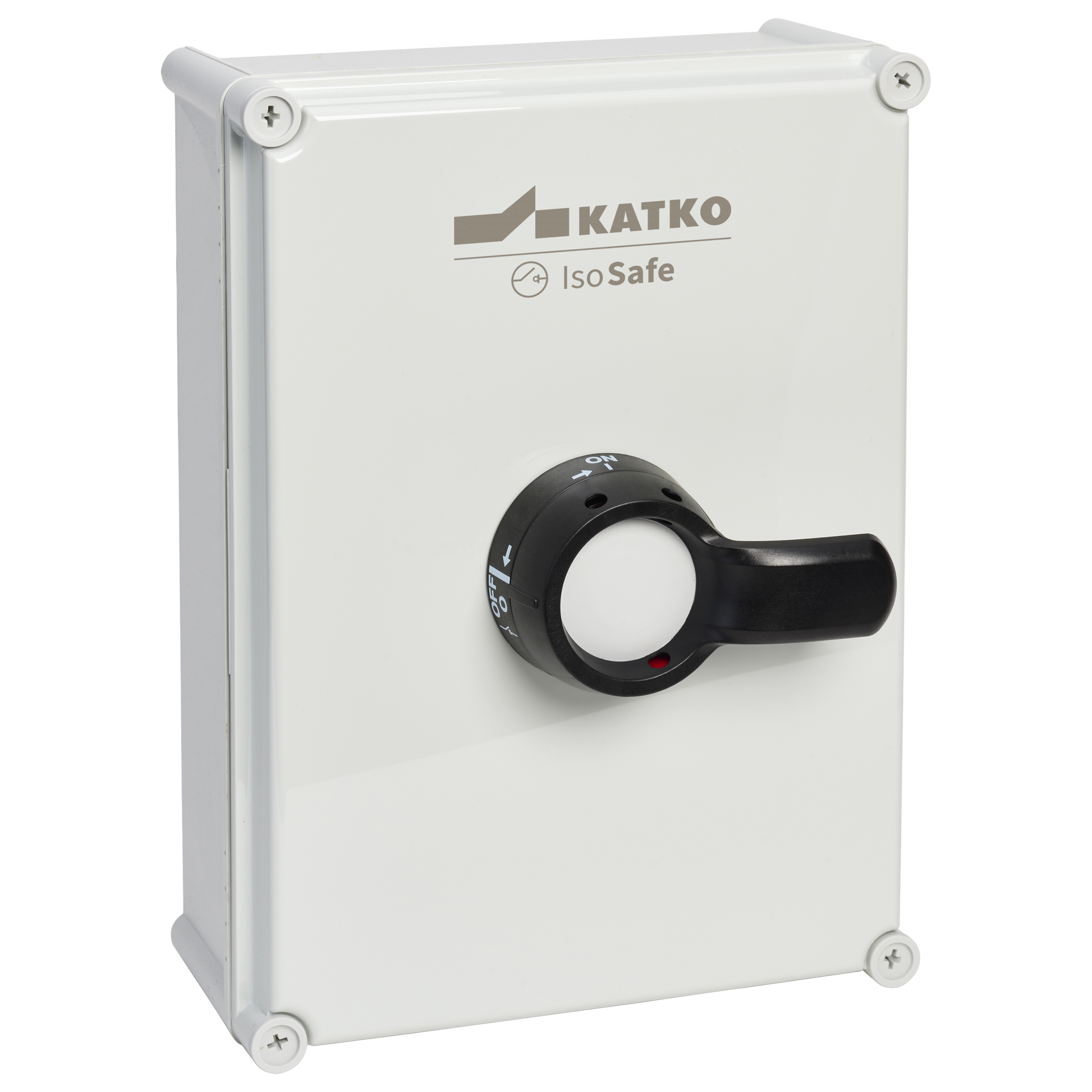

Isolating switch EMC 6x80A IP66 1NO/1NC

KUM 680 1V MF11ULEMC 4XM40MEMC M16P

Katko EMC isolators (10-1600A) are engineered to ensure reliable isolation while maintaining electromagnetic compatibility in sensitive installations. They are designed to meet the requirements of environments where electrical interference must be carefully controlled.

By combining effective shielding with durable construction, EMC isolators support stable system performance in industrial, commercial, and infrastructure applications where EMC compliance is critical.

Produktnummer
37302
E-nummer FI
3600864
Nominell driftsström AC-23A 415 V (A)
80
Kapslingstyp
Polycarbonate
Kapsling
MF11UL (280 x 380 x 130 mm)
Monterade hjälpkontakter
1NO/1NC
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
4 x M40 (19,0-28,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
delivery_time
10
Djup
130 mm
EMC
true
Kapsling
MF11UL (280 x 380 x 130 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
E-nummer FI
3600864
GTIN
6419410373026
Höjd
380 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Monterade hjälpkontakter
1NO/1NC
Nettovikt
4.6834 kg
Nominella värden med kabeldiameter (mm²)
70
Antal poler
6
Produkttyp
KUM 680 1V MF11ULEMC 4XM40MEMC M16P
Nominell brytkapacitet: ICN AC-23A 415 V (A)
640
Nominell brytkapacitet: ICN AC-23A 500 V (A)
640
Nominell brytkapacitet: ICN AC-23A 690 V (A)
640
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
125
Nominell driftsström AC-21A 500 V (A)
125
Nominell driftsström AC-21A 690 V (A)
125
Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 500 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Nominell driftsström AC-23A 415 V (A)
80
Nominell driftsström AC-23A 500 V (A)
63
Nominell driftsström AC-23A 690 V (A)
63
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
45
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
37
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
55
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
125
Nominell termisk ström Ith (A)
125
Kort produktbeskrivning
Isolating switch EMC 6x80A IP66 1NO/1NC
Omkopplartyp
Load Break Switch
Tekniskt namn
6x80A 400V 45kW
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
13.832 l
Bredd
280 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
96 mm
Förpackningsstorlek 1 GTIN-kod
6419410373026
Förpackningsstorlek 1 höjd
190 mm
Förpackningsstorlek: 1 volym
2.6266 l
Förpackningsstorlek 1 vikt
4.6834 kg
Förpackningsstorlek 1 bredd
144 mm
Försäljningsenhet
1
