KUT 680 1V T5 4XM40M M16M

Isolating switch 6x80A IP66 1NO/1NC

KUT 680 1V T5 4XM40M M16M

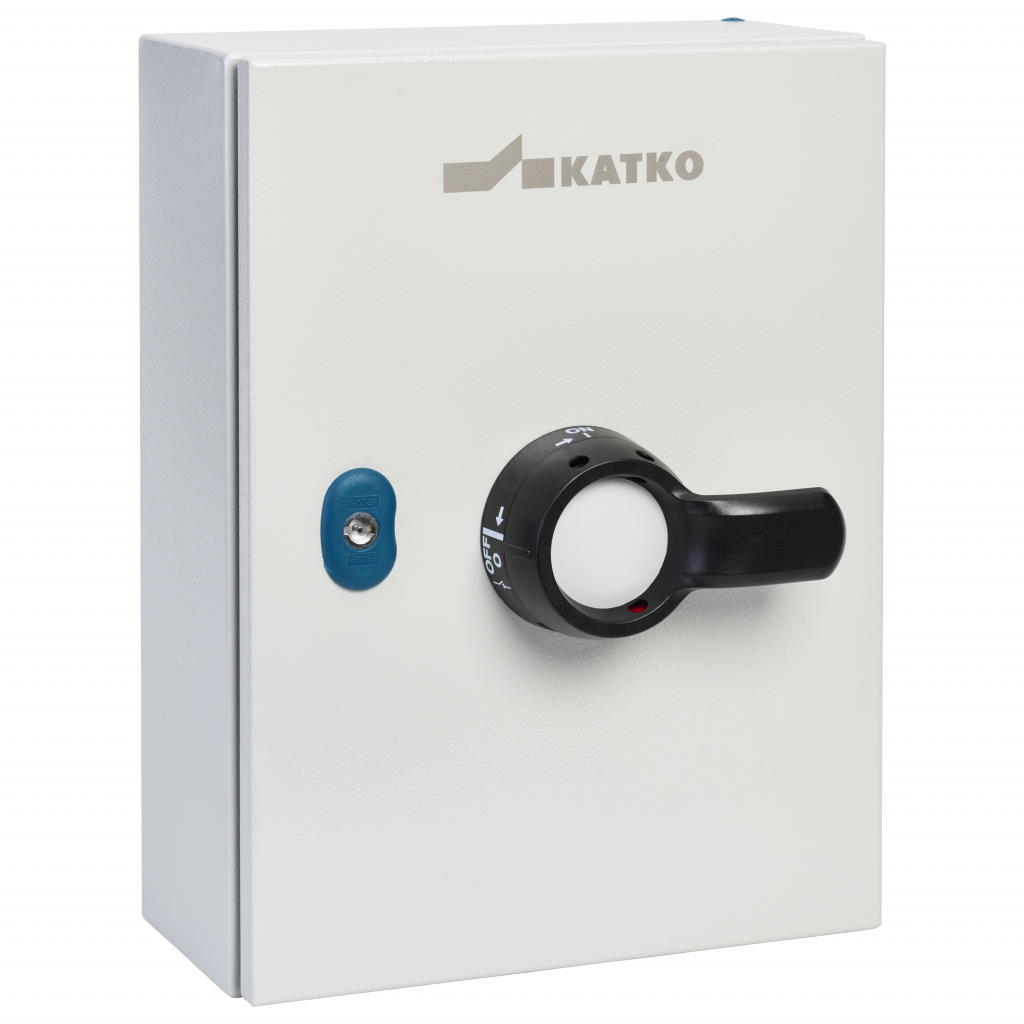

Katko IsoSafe sheet steel enclosed safety switches are designed for demanding industrial applications where mechanical strength and operational reliability are critical. The robust sheet steel enclosure provides excellent protection against impact and external stress, ensuring safe and dependable operation in harsh environments.

Clear construction and reliable safety features support safe use and maintenance even in heavy-duty applications. Designed and manufactured in Finland, IsoSafe sheet steel switches reflect decades of industrial experience, meet international safety and quality standards, and are trusted wherever reliability cannot be compromised.

Produktnummer
37120
E-nummer FI
3600683
Nominell driftsström AC-23A 415 V (A)
80
Kapslingstyp
Painted sheet steel
Kapsling
T5 (300 x 400 x 150 mm)
Monterade hjälpkontakter
1NO/1NC
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
4 x M40 (19,0-28,0 mm), metal; 1 x M16 (5,0-10,0 mm), metal
delivery_time
10
Djup
150 mm
EMC
false
Kapsling
T5 (300 x 400 x 150 mm)
Kapslingstyp
Painted sheet steel
ETIM-klass
EC000216
E-nummer FI
3600683
GTIN
6419410371206
Höjd
400 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Monterade hjälpkontakter
1NO/1NC
Nettovikt
9.7119 kg
Nominella värden med kabeldiameter (mm²)
70
Antal poler
6
Produkttyp
KUT 680 1V T5 4XM40M M16M
Nominell brytkapacitet: ICN AC-23A 415 V (A)
640
Nominell brytkapacitet: ICN AC-23A 500 V (A)
640
Nominell brytkapacitet: ICN AC-23A 690 V (A)
640
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
15
Nominell kortslutningsström RMS Ik opt 1 (kA)
65
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
125
Nominell driftsström AC-21A 500 V (A)
125
Nominell driftsström AC-21A 690 V (A)
125
Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 500 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Nominell driftsström AC-23A 415 V (A)
80
Nominell driftsström AC-23A 500 V (A)
63
Nominell driftsström AC-23A 690 V (A)
63
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
45
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
37
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
55
Nominell kortslutningskapacitet: 690 V (kA)
8
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
5
Nominell termisk ström Ith (A)
125
Nominell termisk ström Ith (A)
125
Kort produktbeskrivning
Isolating switch 6x80A IP66 1NO/1NC
Omkopplartyp
Load Break Switch
Tekniskt namn
6x80A 400V 45kW
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
18 l
Bredd
300 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
108 mm
Förpackningsstorlek 1 GTIN-kod
6419410371206
Förpackningsstorlek 1 höjd
262 mm
Förpackningsstorlek: 1 volym
4.584 l
Förpackningsstorlek 1 vikt
9.7119 kg
Förpackningsstorlek 1 bredd
162 mm
