• FuseSafe_KVKE_3P_63_160_NL_BS
1 1

KVKE 3160NLBS L220AD12TLK12 SS

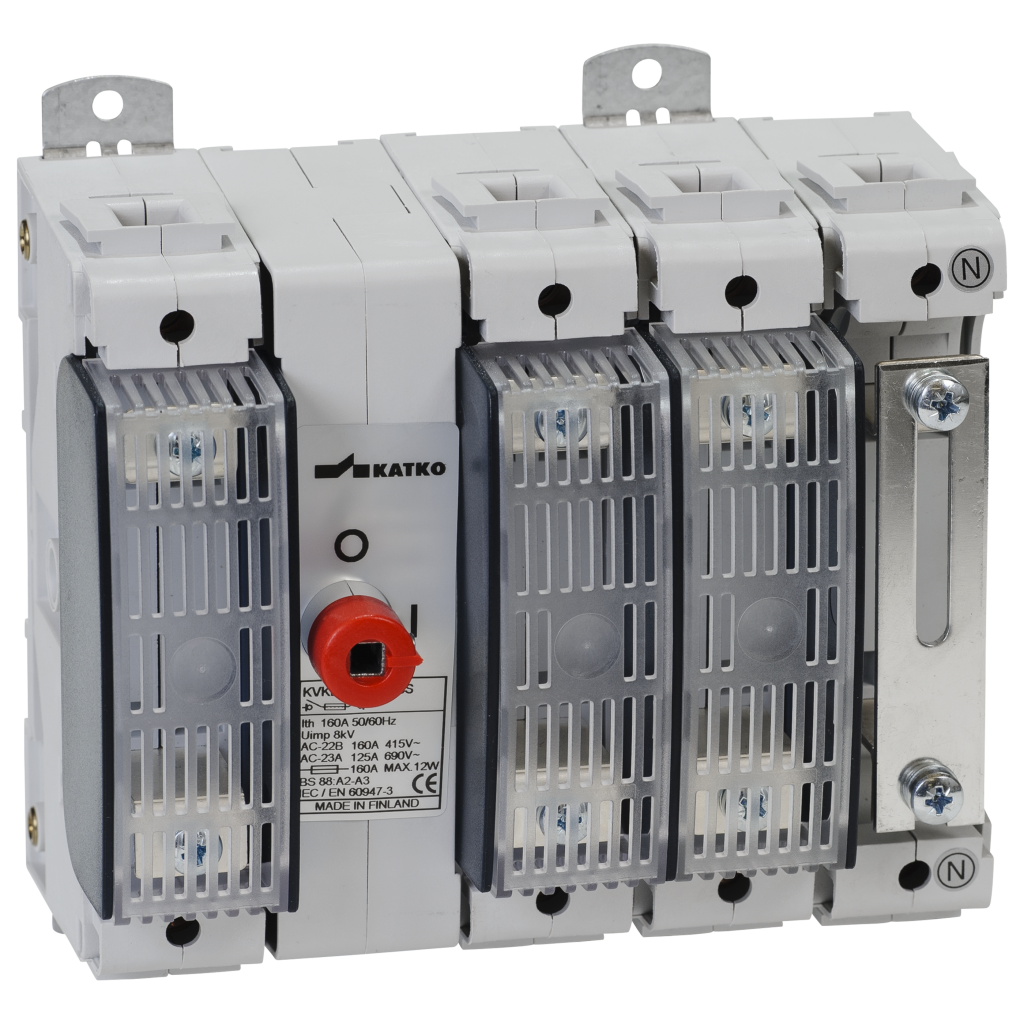

Switch fuse 3x160A detachable neutral BS A2-A3

KVKE 3160NLBS L220AD12TLK12 SS

Katko FuseSafe switch fuses combine reliable switching and fuse protection in a compact, modular solution for professional electrical installations. Designed for flexible mounting and a wide range of configurations, FuseSafe supports efficient use of space while enhancing safety and operational clarity. Fuse covers and robust construction ensure dependable performance and long service life in demanding environments.

Produktnummer
28581
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

delivery_time
10
Djup
167 mm
ETIM-klass
EC001040
Säkringstyp BS88
A2-A3
Fästpunkter för säkringstyper (mm)
73
Säkringstyp skruvstorlek
M5
Säkringstyp vridmoment (Nm)
3
GTIN
6419410285817
Höjd
95 mm
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
20000
Nettovikt
1.8884 kg
Nominella värden med kabeldiameter (mm²)
70
Antal poler
3
Produkttyp
KVKE 3160NLBS L220AD12TLK12 SS
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1000
Nominell brytkapacitet: ICN AC-23A 500 V (A)
1000
Nominell brytkapacitet: ICN AC-23A 690 V (A)
1000
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
125
Nominell kortslutningsström för reservsäkring, alternativ 2 (A)
25
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsström RMS Ik opt 2 (kA)
160
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
690
Nominell driftsström AC-21A 415 V (A)
160
Nominell driftsström AC-21A 500 V (A)
160
Nominell driftsström AC-21A 690 V (A)
160
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 500 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Nominell driftsström AC-23A 415 V (A)
125
Nominell driftsström AC-23A 500 V (A)
125
Nominell driftsström AC-23A 690 V (A)
125
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
75
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
110
Nominell kortslutningskapacitet: 690 V (kA)
6
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
4
Nominell termisk ström Ith (A)
160
Kort produktbeskrivning
Switch fuse 3x160A detachable neutral BS A2-A3
Omkopplartyp
Switch Fuse
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
2.6177 l
Bredd
165 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
167 mm
Förpackningsstorlek 1 GTIN-kod
6419410285817
Förpackningsstorlek 1 höjd
95 mm
Förpackningsstorlek: 1 volym
2.6177 l
Förpackningsstorlek 1 vikt
1.8884 kg
Förpackningsstorlek 1 bredd
165 mm
Försäljningsenhet
1

Downloadables

Unlock content

We continuously improve our products; specifications, features and appearances may change without prior notice.
