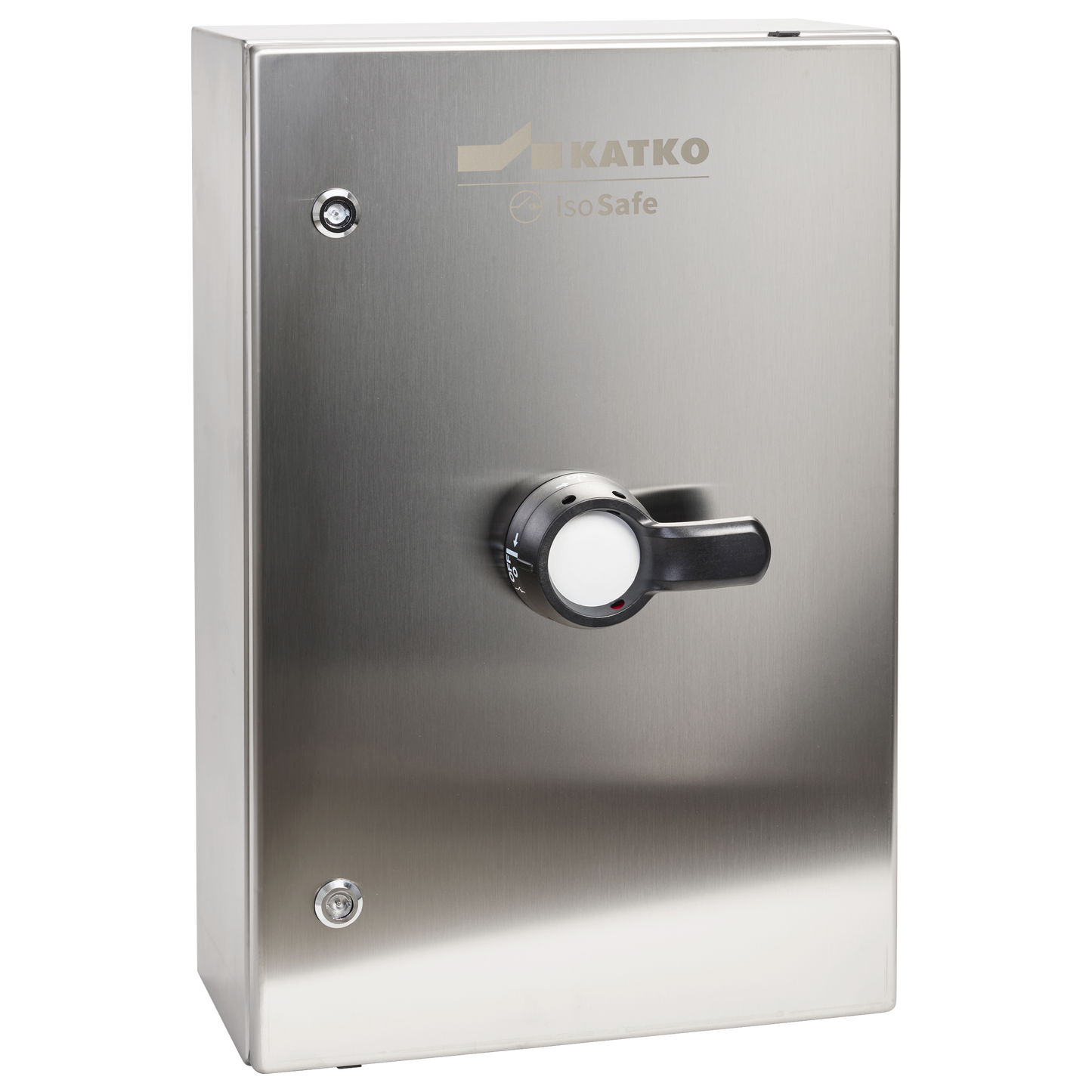

KVKER 3100 R6

Enclosed switch fuse 3x100A DIN 000/00

KVKER 3100 R6

Katko FuseSafe enclosed fuse switches combine reliable switching and fuse protection in a compact, enclosed solution for professional electrical installations. Available with polycarbonate, sheet steel and stainless steel enclosures, the range offers suitable options for a wide variety of industrial, commercial and infrastructure applications.

The enclosed design provides added protection for fuse circuits and electrical connections, supporting safe operation and clear isolation. With durable construction and multiple enclosure material options, Katko enclosed fuse switches deliver dependable performance in environments ranging from standard indoor installations to demanding industrial conditions.

Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Kapsling
R6 (400 x 600 x 200 mm)
Kapslingstyp
Stainless steel (AISI 304)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Djup
200 mm
Kapsling
R6 (400 x 600 x 200 mm)
Kapslingstyp
Stainless steel (AISI 304)
ETIM-klass
EC001040
Säkringstyp DIN
000/00
GTIN
6419410378076
Höjd
600 mm
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
20000
Nettovikt
17.0727 kg
Nominella värden med kabeldiameter (mm²)
35
Antal poler
3
Produkttyp
KVKER 3100 R6
Nominell brytkapacitet: ICN AC-23A 415 V (A)
800
Nominell brytkapacitet: ICN AC-23A 500 V (A)
800
Nominell brytkapacitet: ICN AC-23A 690 V (A)
800
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
100
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
690
Nominell driftsström AC-21A 415 V (A)
100
Nominell driftsström AC-21A 500 V (A)
100
Nominell driftsström AC-21A 690 V (A)
100
Nominell driftsström AC-22A 415 V (A)
100
Nominell driftsström AC-22A 500 V (A)
100
Nominell driftsström AC-22A 690 V (A)
100
Nominell driftsström AC-23A 415 V (A)
100
Nominell driftsström AC-23A 500 V (A)
100
Nominell driftsström AC-23A 690 V (A)
100
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
55
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
90
Nominell kortslutningskapacitet: 690 V (kA)
6
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
4
Nominell termisk ström Ith (A)
100
Nominell termisk ström Ith (A)
100
Kort produktbeskrivning
Enclosed switch fuse 3x100A DIN 000/00
Omkopplartyp
Switch Fuse
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
Volym
48 l
Bredd
400 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
200 mm
Förpackningsstorlek 1 GTIN-kod
6419410378076
Förpackningsstorlek 1 höjd
600 mm
Förpackningsstorlek: 1 volym
48 l
Förpackningsstorlek 1 vikt
17.0727 kg
Förpackningsstorlek 1 bredd
400 mm
Försäljningsenhet
1
