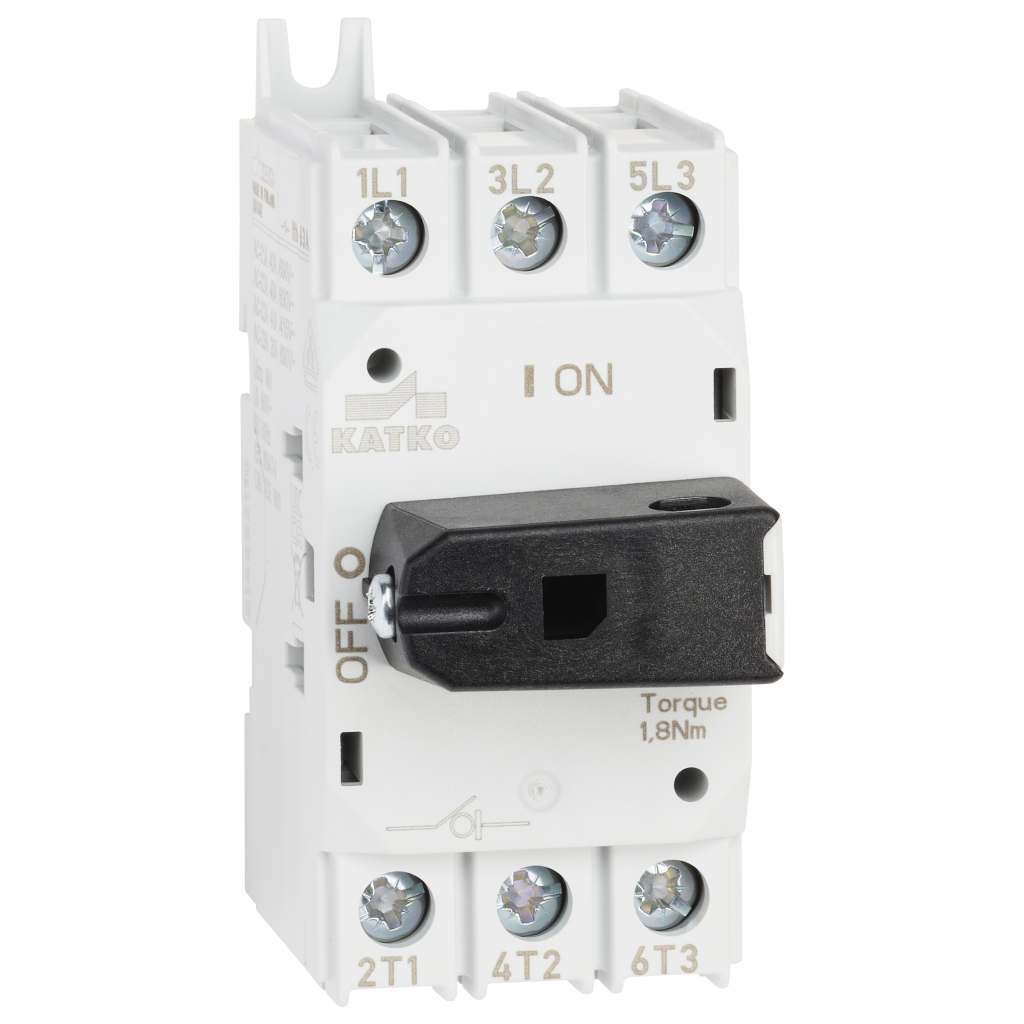

LSF 316UL

Load break switch 3x16A UL-listed

LSF 316UL

Katko UL/cUL listed LoadSafe load break switches 16–40A are compact solutions for safe and reliable load switching in industrial and building installations. Designed for smaller current ranges, they provide clear disconnection and dependable operation where space efficiency and compliance are essential. Certified according to UL and CSA requirements and compliant with UL 60947-4-1A, these switches support safe and consistent power control.

The load break switches are VDE-approved and independently tested by third parties, ensuring compliance with international quality and safety standards. Manufactured in Finland, these switches and accessories provide high performance and installation efficiency, helping you build durable power distribution solutions.

Produktnummer
26884
E-nummer FI
3663124
Nominell ström 600 V
16
Hästkrafter 600V
10
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Nominell ström 600 V
16.0
delivery_time
10
Djup
63 mm
ETIM-klass
EC000216
E-nummer FI
3663124
GTIN
6419410268841
Höjd
84 mm
Hästkrafter 208V
3.0
Hästkrafter 240V
5.0
Hästkrafter 480V
7.5
Hästkrafter 600V
10.0
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
50000
Nettovikt
0.1426 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
3
Produkttyp
LSF 316UL
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell brytkapacitet: ICN AC-23A 500 V (A)
128
Nominell brytkapacitet: ICN AC-23A 690 V (A)
128
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
25
Nominell toppström vid kortslutning (kA)
3.8
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-21A 500 V (A)
25
Nominell driftsström AC-21A 690 V (A)
25
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-22A 500 V (A)
16
Nominell driftsström AC-22A 690 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell driftsström AC-23A 500 V (A)
16
Nominell driftsström AC-23A 690 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
7.5
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
11
Nominell kortslutningskapacitet: 690 V (kA)
1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
0.7
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Load break switch 3x16A UL-listed
Omkopplartyp
Load Break Switch
Tekniskt namn
3x16A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
UL
UL 60947-4-1A
Volym
0.1905 l
Bredd
36 mm
Kabelstorlek Cu
14-8 AWG

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
63 mm
Förpackningsstorlek 1 GTIN-kod
6419410268841
Förpackningsstorlek 1 höjd
84 mm
Förpackningsstorlek: 1 volym
0.3334 l
Förpackningsstorlek 1 vikt
0.1426 kg
Förpackningsstorlek 1 bredd
63 mm
Försäljningsenhet
1
