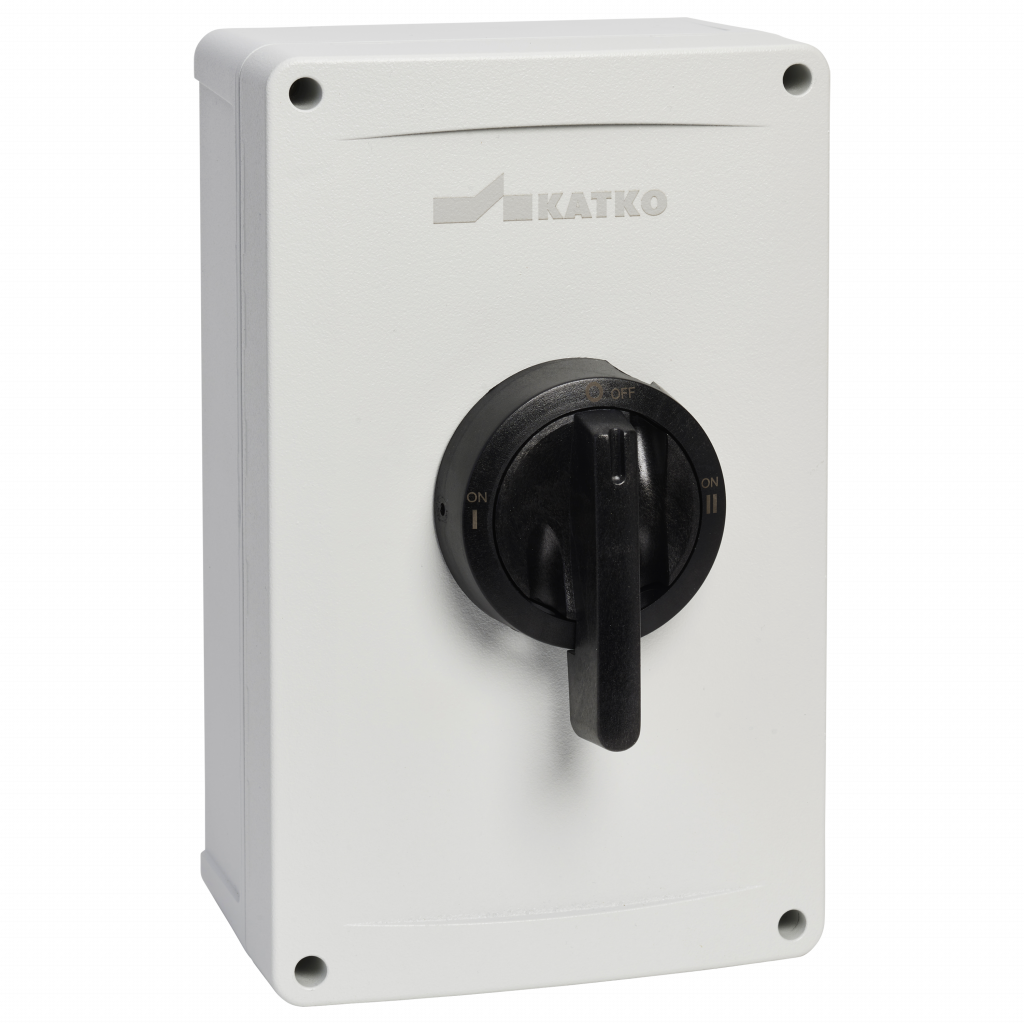

1 1

TKA 616 316SSVV A4EMC 4XM25MEMC M16M

Bypass switch EMC 6x16A IP66

TKA 616 316SSVV A4EMC 4XM25MEMC M16M

Designed for safe and reliable power source switching, Katko enclosed changeover switches (16-160A) ensure uninterrupted operation where continuity of supply is essential. They are engineered for clear operation and long-term durability.

Used in applications ranging from backup power systems to industrial installations, these switches provide dependable performance with straightforward installation and maintenance.

Product Number
31168
E-nummer FI
3600720
Nominell driftsström AC-23A 415 V (A)
16
Kapslingstyp
Aluminium
Kapsling
A4 (162 x 262 x 108 mm)
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

GTIN
6419410311684
Kabelgenomföringar
4 x M25 (11,0-17,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
Djup
108 mm
EMC
true
Kapsling
A4 (162 x 262 x 108 mm)
Kapslingstyp
Aluminium
ETIM-klass
EC000216
E-nummer FI
3600720
Höjd
262 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
20000
Nettovikt
3.1312 kg
Nominella värden med kabeldiameter (mm²)
4
Antal poler
6
Produkttyp
TKA 616 316SSVV A4EMC 4XM25MEMC M16M
Nominell brytkapacitet: ICN AC-23A 415 V (A)
128
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
690
Nominell driftsström AC-21A 415 V (A)
16
Nominell driftsström AC-22A 415 V (A)
16
Nominell driftsström AC-23A 415 V (A)
16
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
7.5
Nominell kortslutningskapacitet: 415 kA vid 1 kV
1.5
Nominell kortvarig tålig ström 1 s Icw 415 V (kA)
1.1
Nominell termisk ström Ith (A)
25
Nominell termisk ström Ith (A)
25
Kort produktbeskrivning
Bypass switch EMC 6x16A IP66
Omkopplartyp
Cam Switch
Tekniskt namn
6x16A 400V 7.5kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
4.584 l
Bredd
162 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
108 mm
Förpackningsstorlek 1 GTIN-kod
6419410311684
Förpackningsstorlek 1 höjd
262 mm
Förpackningsstorlek: 1 volym
4.584 l
Förpackningsstorlek 1 vikt
3.1312 kg
Förpackningsstorlek 1 bredd
162 mm
Försäljningsenhet
1
