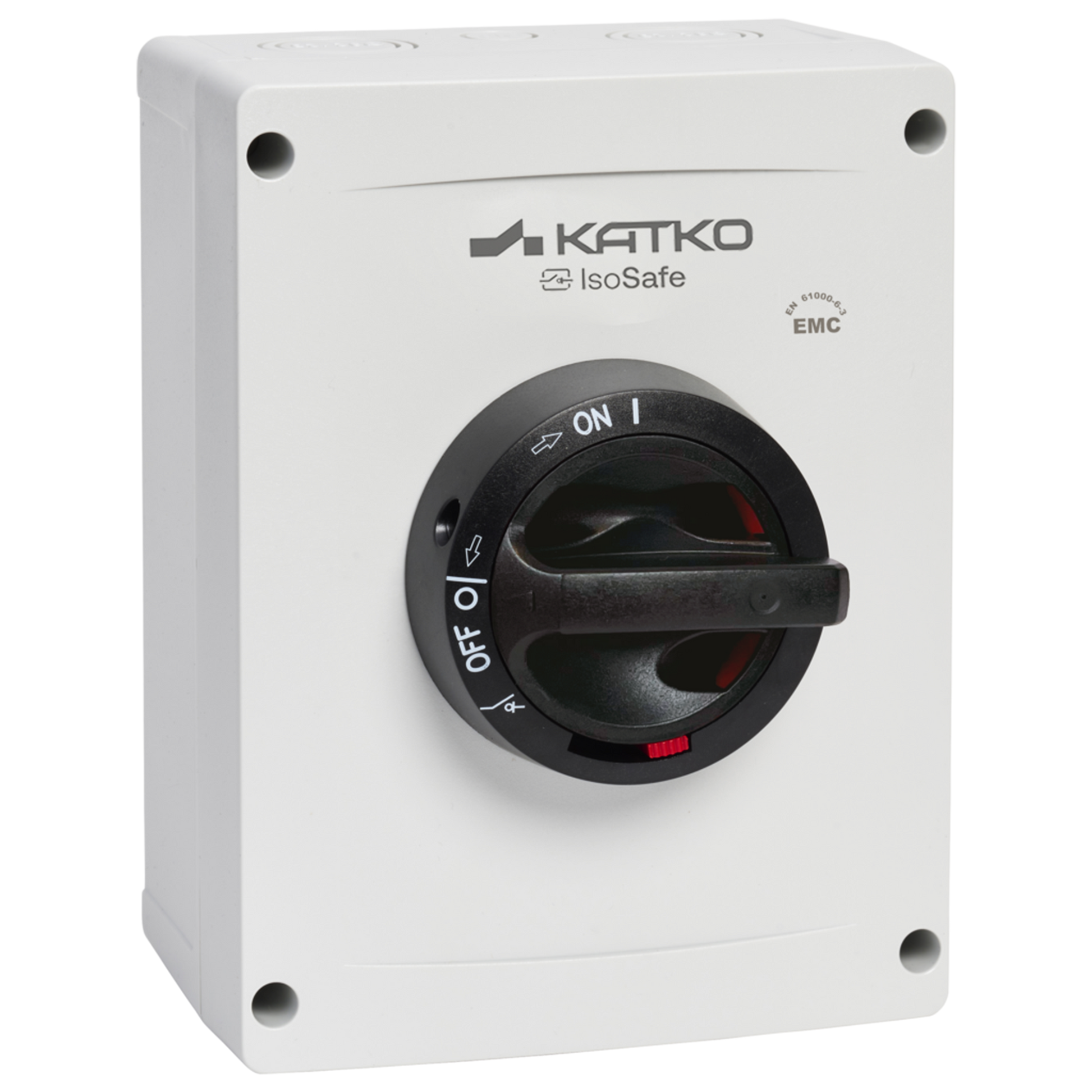

TKM 325SSSK M3EMC 3XM25MEMC M16P

Reverse switch EMC 3x25A IP66 2NO

TKM 325SSSK M3EMC 3XM25MEMC M16P

Designed for safe and reliable direction control, Katko reverse motor control switches enable controlled forward and reverse operation in motor-driven applications. They ensure clear and secure switching where precise motor direction control is required.

Used in industrial machinery and building systems, these switches are built for frequent switching and demanding operating conditions, delivering dependable performance, clarity of operation, and long-term durability.

Produktnummer
26855
E-nummer FI
3635088
Nominell driftsström AC-23A 415 V (A)
25
Kapslingstyp
Polycarbonate
Kapsling
M3 (144 x 190 x 96 mm)
Monterade hjälpkontakter
2NO
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Kabelgenomföringar
3 x M25 (11,0-17,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), plastic
delivery_time
10
Djup
96 mm
EMC
true
Kapsling
M3 (144 x 190 x 96 mm)
Kapslingstyp
Polycarbonate
ETIM-klass
EC000216
E-nummer FI
3635088
GTIN
6419410268551
Höjd
190 mm
IP-klassning
IP66
Max. termineringsmoment (Nm)
1.8
Mekanisk livslängd (antal manövreringar)
20000
Monterade hjälpkontakter
2NO
Nettovikt
1.096 kg
Nominella värden med kabeldiameter (mm²)
10
Antal poler
3
Produkttyp
TKM 325SSSK M3EMC 3XM25MEMC M16P
Nominell brytkapacitet: ICN AC-23A 415 V (A)
200
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
690
Nominell driftsström AC-21A 415 V (A)
25
Nominell driftsström AC-22A 415 V (A)
25
Nominell driftsström AC-23A 415 V (A)
25
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
11
Nominell kortslutningskapacitet: 415 kA vid 1 kV
1.5
Nominell kortvarig tålig ström 1 s Icw 415 V (kA)
1.1
Nominell termisk ström Ith (A)
40
Nominell termisk ström Ith (A)
40
Kort produktbeskrivning
Reverse switch EMC 3x25A IP66 2NO
Omkopplartyp
Cam Switch
Tekniskt namn
3x25A 400V 11kW
Anslutningsplintarnas polstorlek (Cu mm²)
1,5..16
Volym
2.6266 l
Bredd
144 mm

Dimensional drawing

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
108 mm
Förpackningsstorlek 1 GTIN-kod
6419410268551
Förpackningsstorlek 1 höjd
262 mm
Förpackningsstorlek: 1 volym
4.584 l
Förpackningsstorlek 1 vikt
1.096 kg
Förpackningsstorlek 1 bredd
162 mm
Försäljningsenhet
1
