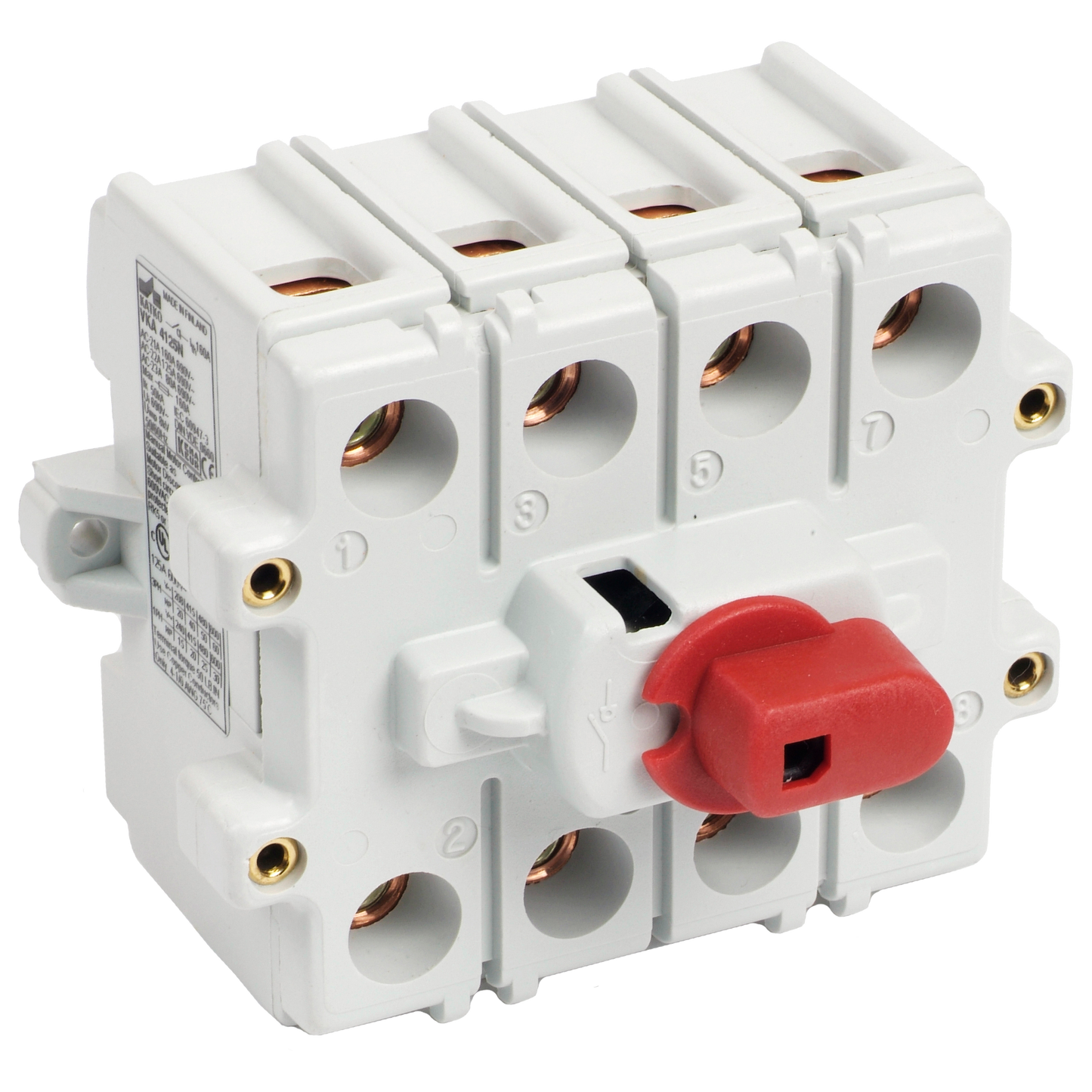

VKA 4160N

Load break switch 4x160A

VKA 4160N

E-nummer FI
3635098
GTIN
6419410219102
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Download Product Datasheet

Letar du efter mer information om den här produkten?

Vårt team finns här för att hjälpa dig.

 Visa alla uppgifter

Produktdetaljer och dokument

Teknisk data

Nominell ström 600 V
150.0
Djup
85 mm
ETIM-klass
EC000216
E-nummer FI
3635098
GTIN
6419410219102
Höjd
85 mm
Hästkrafter 208V
25.0
Hästkrafter 415V
30.0
Hästkrafter 480V
60.0
Hästkrafter 600V
75.0
Max. termineringsmoment (Nm)
6
Mekanisk livslängd (antal manövreringar)
16000
Nominella värden med kabeldiameter (mm²)
95
Antal poler
4
Produkttyp
VKA 4160N
Nominell brytkapacitet: ICN AC-23A 415 V (A)
1080
Nominell brytkapacitet: ICN AC-23A 500 V (A)
1000
Nominell brytkapacitet: ICN AC-23A 690 V (A)
1000
Nominell kortslutningsström för reservsäkring, alternativ 1 (A)
160
Nominell toppström vid kortslutning (kA)
13.7
Nominell kortslutningsström RMS Ik opt 1 (kA)
50
Nominell kortslutningsimpulsspänning Uimp (kV)
8
Nominell isolationsspänning Ui (V)
800
Nominell driftsström AC-21A 415 V (A)
200
Nominell driftsström AC-21A 500 V (A)
200
Nominell driftsström AC-21A 690 V (A)
200
Nominell driftsström AC-22A 415 V (A)
160
Nominell driftsström AC-22A 500 V (A)
160
Nominell driftsström AC-22A 690 V (A)
160
Nominell driftsström AC-23A 415 V (A)
135
Nominell driftsström AC-23A 500 V (A)
125
Nominell driftsström AC-23A 690 V (A)
125
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 415 V (kW)
75
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad växelströmsmotor AC-23A 500 V (kW)
75
Nominell effekt 3-fas 1500 varv/min, kortslutningslindad motor AC-23A 690 V (kW)
90
Nominell kortslutningskapacitet: 690 V (kA)
5.1
Nominell kortvarig tålig ström 1 s Icw 690 V (kA)
3.5
Nominell termisk ström Ith (A)
200
Kort produktbeskrivning
Load break switch 4x160A
Omkopplartyp
Load Break Switch
Tekniskt namn
4x160A 690V AC-22
Anslutningsplintarnas polstorlek (Cu mm²)
6..70
UL
UL 60947-4-1A
Volym
0.7225 l
Bredd
100 mm
Kabelstorlek Cu
8-1/0 AWG

Det finns inga måttritningar för denna produkt.

Dimensional drawing

Det finns inga måttritningar för denna produkt.

Logistical data

Förpackningsstorlek 1
1
Förpackningsstorlek 1 – djup
85 mm
Förpackningsstorlek 1 GTIN-kod
6419410219102
Förpackningsstorlek 1 höjd
85 mm
Förpackningsstorlek: 1 volym
0.6141 l
Förpackningsstorlek 1 bredd
85 mm
Försäljningsenhet
1
