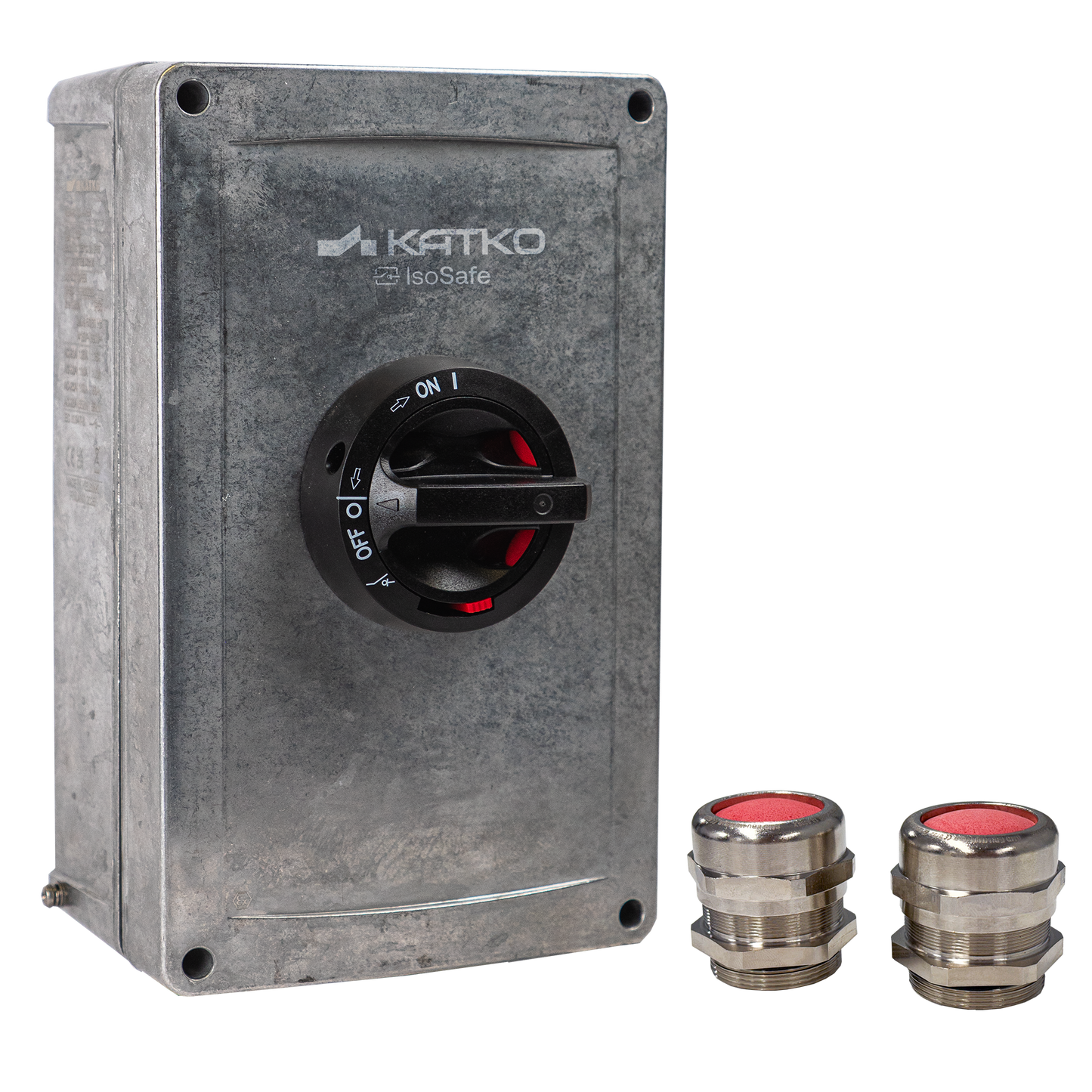

KEA 4160 A4EX IECEX 2XM40MEX KST16MEX

Isolating Switch 4x160A IECEX 2D

KEA 4160 A4EX IECEX 2XM40MEX KST16MEX

Katko IECEx-turvakytkimet (16–160 A) on suunniteltu käyttöön kansainvälisesti sertifioiduissa räjähdysvaarallisissa tiloissa ja ne tarjoavat turvallisen ja luotettavan erotuksen vaativissa Ex-ympäristöissä. Kytkimet täyttävät IECEx-vaatimukset säilyttäen samalla käytännöllisen asennettavuuden ja helpon käytön, ja ratkaisuja on saatavilla myös Zone 21 -käyttökohteisiin.

Ne soveltuvat teollisiin sovelluksiin, joissa edellytetään yhdenmukaisia turvallisuusstandardeja ja varmaa suorituskykyä.

GTIN-koodi
6419410376119
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Kotelotyyppi
Aluminium
Kotelo
A4 (162 x 262 x 108 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Syvyys
108 mm
Kotelo
A4 (162 x 262 x 108 mm)
Kotelotyyppi
Aluminium
ETIM-luokka
EC000522
EX
true
GTIN-koodi
6419410376119
Korkeus
262 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
3.3897 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
4
Tuotetyyppi
KEA 4160 A4EX IECEX 2XM40MEX KST16MEX
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Mitoituskatkaisukyky AC-23A 500 V (A)
800
Mitoituskatkaisukyky AC-23A 690 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
200
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Isolating Switch 4x160A IECEX 2D
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x160A 400V 90kW IECEX 2D
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
4.584 l
Leveys
162 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 GTIN-koodi
6419410376119
Pakkauskoko 1 paino
3.3897 kg
Myyntiyksikkö
1
