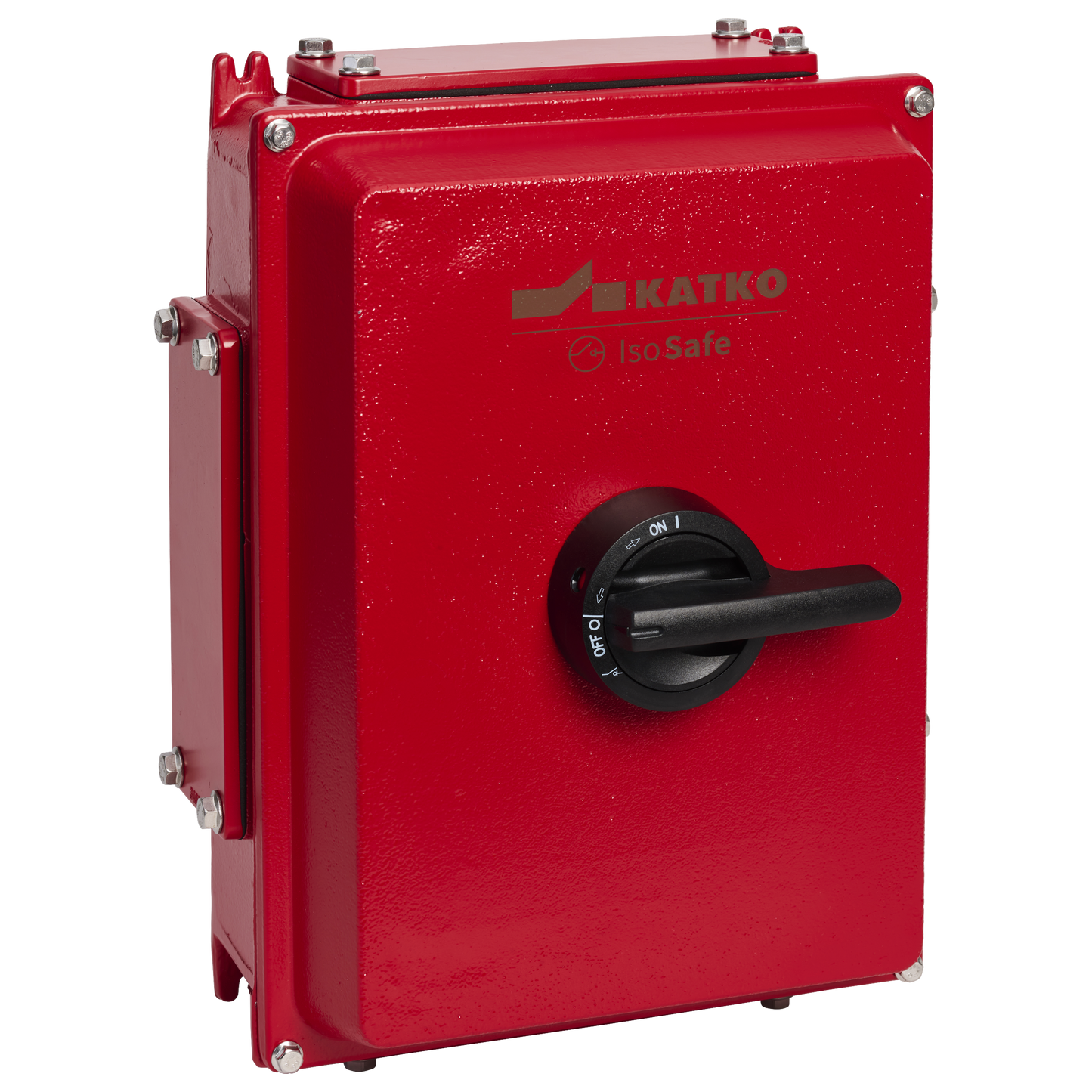

KEA 3125 FR3 A5 2XM40M

Turvakytkin F300 3x100A IP65

KEA 3125 FR3 A5 2XM40M

Katko palonkestävät turvakytkimet (16–800 A) tarjoavat luotettavan ja turvallisen erotuksen myös palotilanteessa, kun sähkölaitteiden toiminnan on kestettävä äärimmäisiä olosuhteita. Ne soveltuvat turvallisuuskriittisiin asennuksiin, joissa toiminnan jatkuminen äärimmäisissä olosuhteissa on välttämätöntä.

Kestävistä materiaaleista valmistetut ja palonkestovaatimusten mukaisesti testatut kytkimet tarjoavat luotettavan erotuksen julkisiin rakennuksiin, infrastruktuurikohteisiin ja teollisuuslaitoksiin.

Tuotenumero
23926
Sähkönumero FI
3602800
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Kotelotyyppi
Alumiini
Kotelo
A5 (300 x 400 x 170 mm)
Paloluokitus
F300
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410239261
Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal
Syvyys
170 mm
EMC
false
Kotelo
A5 (300 x 400 x 170 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
Sähkönumero FI
3602800
Paloluokitus
F300
Korkeus
400 mm
IP-luokka
IP65
Liittimien maksimi kiristysmomentti (Nm)
15..22
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
9.6029 kg
Nimellisarvot kun kaapelikoko (mm²)
70
Napojen lukumäärä
3
Tuotetyyppi
KEA 3125 FR3 A5 2XM40M
Mitoituskatkaisukyky AC-23A 415 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
250
Huippuarvo (kA)
22
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
690
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
125
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
55
Oikosulun nimellissulkemiskyky, Icm 415 V (kA)
11.4
Terminen nimelliskestovirta 1 s, Icw 415 V (kA)
6.5
Koteloidun laitteen terminen rajavirta, Ithe (A)
160
Avoimen tilan terminen rajavirta, Ith (A)
160
Lyhyt tuotekuvaus
Turvakytkin F300 3x100A IP65
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x100A 400V 55kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
M8
Tilavuus
20.4 l
Leveys
300 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
170 mm
Pakkauskoko 1 GTIN-koodi
6419410239261
Pakkauskoko 1 korkeus
400 mm
Pakkauskoko 1 tilavuus
20.4 l
Pakkauskoko 1 paino
9.6029 kg
Pakkauskoko 1 leveys
300 mm
Myyntiyksikkö
1
