KEA 3160 YR A4EMC 2XM40MEMC KST16M

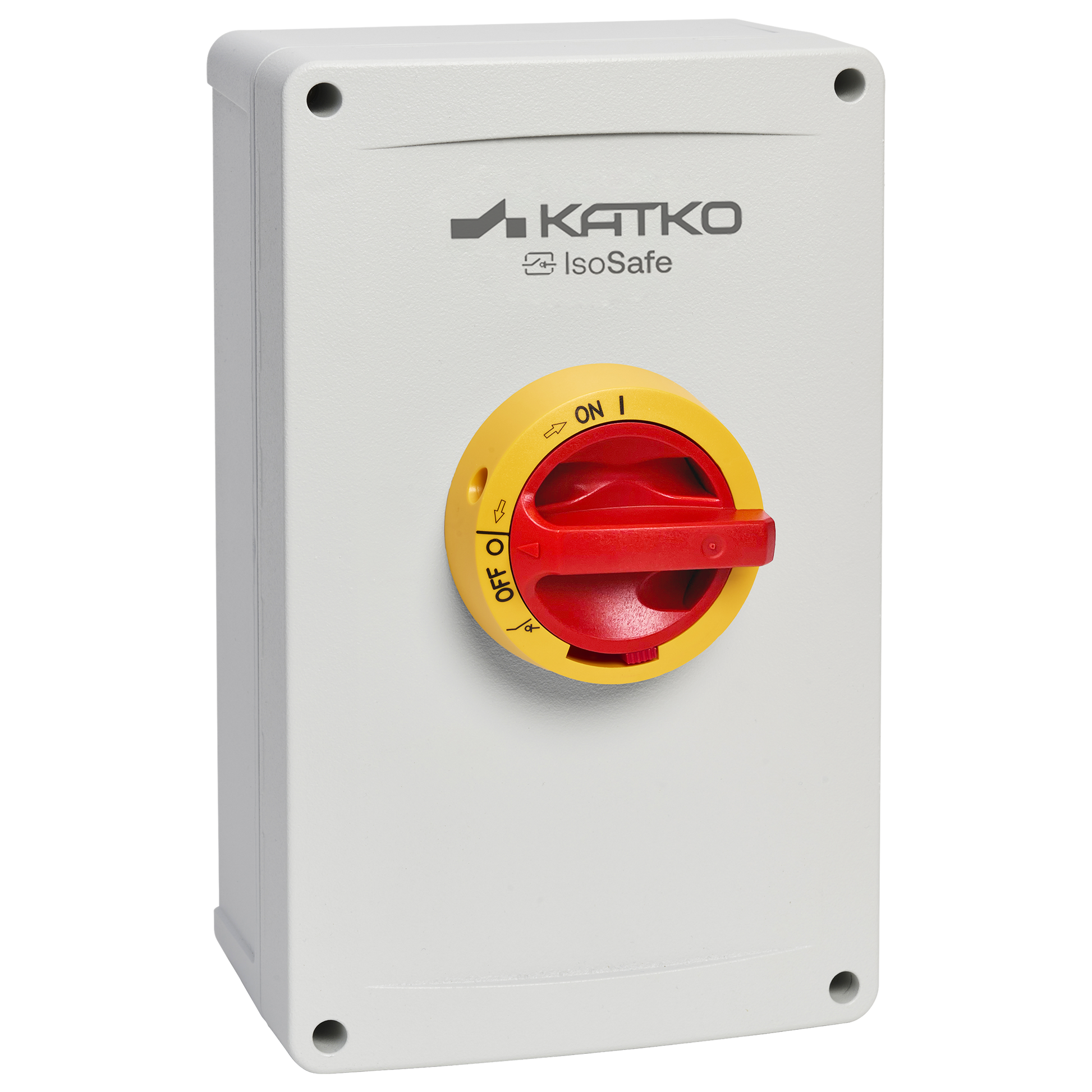

Turvakytkin EMC 3x160A IP66

KEA 3160 YR A4EMC 2XM40MEMC KST16M

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

GTIN-koodi
6419410315552
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Kotelotyyppi
Alumiini
Kotelo
A4 (162 x 262 x 108 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), metal EMC; 1 x plug, metal
Syvyys
108 mm
EMC
true
Kotelo
A4 (162 x 262 x 108 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
GTIN-koodi
6419410315552
Korkeus
262 mm
IP-luokka
IP66
Pitkä tuotenimi
3-pole, Yellow-red handle, Aluminum enclosure; W162 x H262 x D108,EMC shielded, Cable entries: 2 x M40 (19,0-28,0 mm), metal EMC; 1 x plug, metal
Liittimien maksimi kiristysmomentti (Nm)
6
Mekaaninen kestävyys (toimintajaksoa)
16000
Nettopaino
3.3119 kg
Nimellisarvot kun kaapelikoko (mm²)
95
Napojen lukumäärä
3
Tuotetyyppi
KEA 3160 YR A4EMC 2XM40MEMC KST16M
Mitoituskatkaisukyky AC-23A 415 V (A)
1280
Mitoituskatkaisukyky AC-23A 500 V (A)
800
Mitoituskatkaisukyky AC-23A 690 V (A)
800
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
160
Huippuarvo (kA)
15
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
65
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
160
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
160
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
100
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
90
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
55
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
90
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
8
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
5
Koteloidun laitteen terminen rajavirta, Ithe (A)
200
Avoimen tilan terminen rajavirta, Ith (A)
200
Lyhyt tuotekuvaus
Turvakytkin EMC 3x160A IP66
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x160A 400V 90kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
6..70
Tilavuus
4.584 l
Leveys
162 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
300 mm
Pakkauskoko 1 GTIN-koodi
6419410315552
Pakkauskoko 1 korkeus
1200 mm
Pakkauskoko 1 tilavuus
288 l
Pakkauskoko 1 paino
3.3119 kg
Pakkauskoko 1 leveys
800 mm
Myyntiyksikkö
1
