KEA 325 1NO A2EMC 2XM25MEMC M16M FI

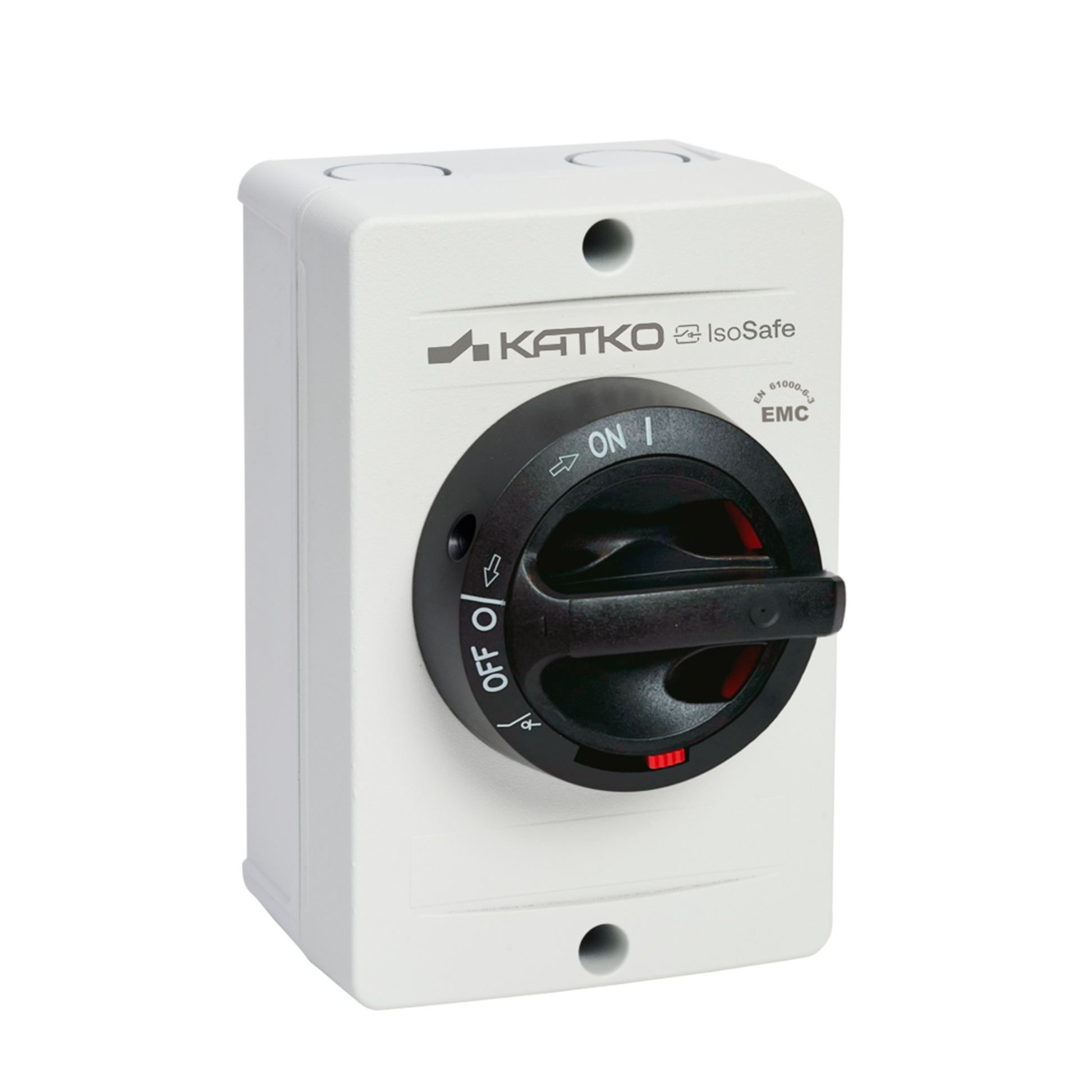

Turvakytkin EMC 3x25A IP66 1NO

KEA 325 1NO A2EMC 2XM25MEMC M16M FI

Katko IsoSafe-sarjan EMC-suojatut turvakytkimet (10–1600A) on suunniteltu varmistamaan luotettava erotus samalla, kun sähkömagneettinen yhteensopivuus säilyy herkissä asennuksissa. Ne täyttävät ympäristöjen vaatimukset, joissa sähköisten häiriöiden hallinta on erityisen tärkeää.

Tehokkaan EMC-suojauksen ja kestävän rakenteen yhdistelmä tukee järjestelmien vakaata toimintaa teollisuus-, rakennus- ja infrastruktuurisovelluksissa, joissa EMC-vaatimusten täyttyminen on kriittistä.

Tuotenumero
29859
Sähkönumero FI
3635135
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Kotelotyyppi
Alumiini
Kotelo
A2 (104 x 159 x 80 mm)
Apukosketin
1NO
Download Product Datasheet

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

GTIN-koodi
6419410298596
Kaapeliläpiviennit
2 x M25 (11,0-17,0 mm), metal EMC; 1 x M16 (5,0-10,0 mm), metal
Kansiteksti
"TURVAKYTKIN"
Syvyys
80 mm
EMC
true
Kotelo
A2 (104 x 159 x 80 mm)
Kotelotyyppi
Alumiini
ETIM-luokka
EC000216
Sähkönumero FI
3635135
Korkeus
158.5 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
1.8
Mekaaninen kestävyys (toimintajaksoa)
50000
Apukosketin
1NO
Nettopaino
1.2289 kg
Nimellisarvot kun kaapelikoko (mm²)
10
Napojen lukumäärä
3
Tuotetyyppi
KEA 325 1NO A2EMC 2XM25MEMC M16M FI
Mitoituskatkaisukyky AC-23A 415 V (A)
200
Mitoituskatkaisukyky AC-23A 500 V (A)
200
Mitoituskatkaisukyky AC-23A 690 V (A)
200
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
25
Huippuarvo (kA)
3.8
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
40
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
25
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
25
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
11
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
15
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
22
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
0.7
Koteloidun laitteen terminen rajavirta, Ithe (A)
40
Avoimen tilan terminen rajavirta, Ith (A)
40
Lyhyt tuotekuvaus
Turvakytkin EMC 3x25A IP66 1NO
Kytkintyyppi
Load Break Switch
Tekninen nimi
3x25A 400V 11kW
Liitoskaapeleiden / pulttikoko Cu (mm²)
1,5..16
Tilavuus
1.3187 l
Leveys
104 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1
1
Pakkauskoko 1 syvyys
80 mm
Pakkauskoko 1 GTIN-koodi
6419410298596
Pakkauskoko 1 korkeus
158.5 mm
Pakkauskoko 1 tilavuus
1.3187 l
Pakkauskoko 1 paino
1.2289 kg
Pakkauskoko 1 leveys
104 mm
Myyntiyksikkö
1
