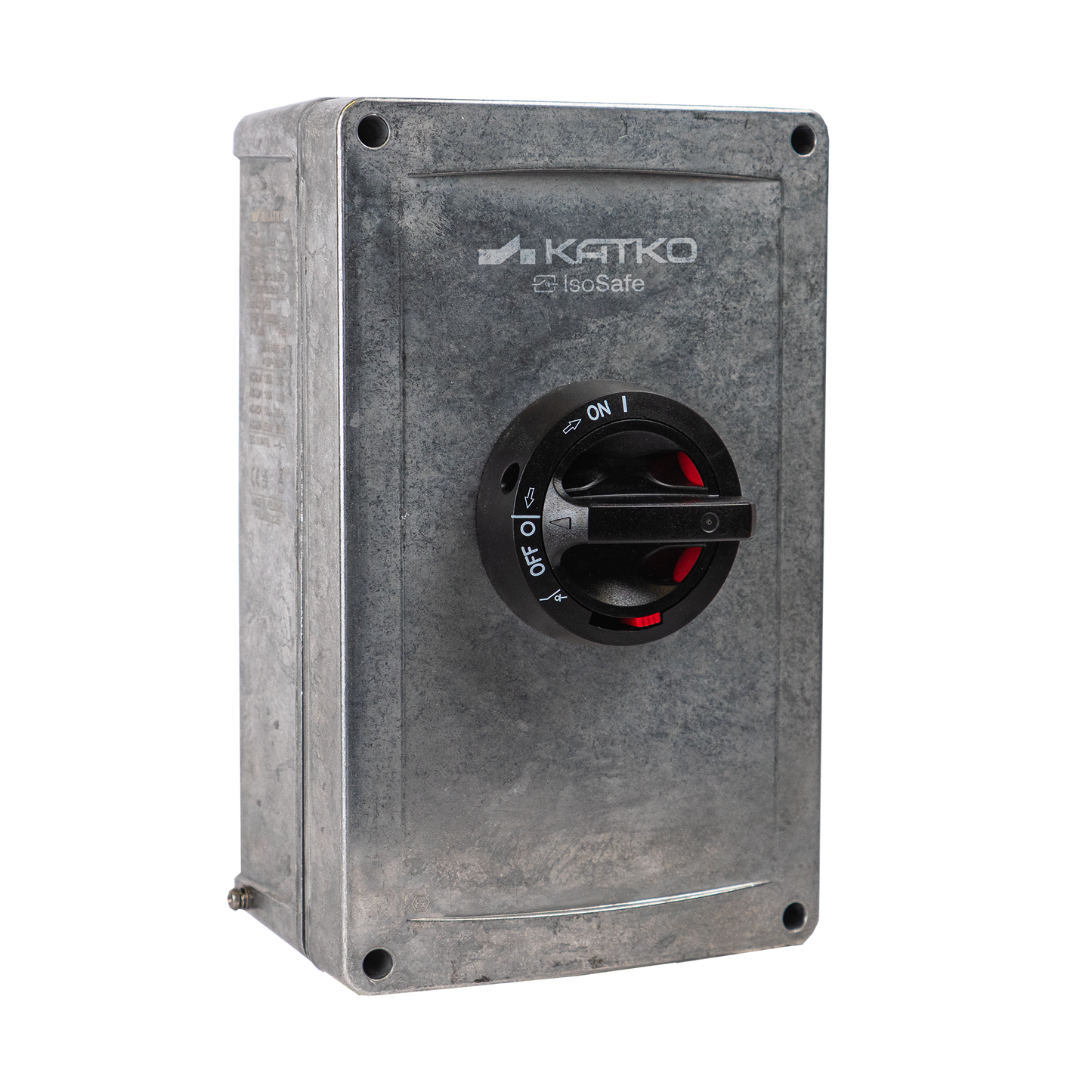

KEA 463 A4EX 2XM40PEX KST16MEX

KEA 463 A4EX 2XM40PEX KST16MEX

KEA 463 A4EX 2XM40PEX KST16MEX

GTIN-koodi
6419410305607
Rated operational current AC-23A 415V (A)
40
Kotelotyyppi
Aluminium enclosure
Kotelo
A4EX
Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
2 x M40 (19,0-28,0 mm), plastic EX; 1 x plug, metal EX
Syvyys
108 mm
EMC
false
Kotelo
A4EX
Kotelotyyppi
Aluminium enclosure
ETIM-luokka
EC000522
EX
true
GTIN-koodi
6419410305607
Korkeus
262 mm
IP-luokka
IP66
Liittimen max. vääntömomentti (Nm)
2.5
Mekaaninen kestävyys (käyttökertojen määrä)
50000
Nettopaino
2.8314 kg
Nimellisarvot kaapelikoolla (mm²)
25
Napojen lukumäärä
4
Tuotetyyppi
KEA 463 A4EX 2XM40PEX KST16MEX
Rated breaking cap. ICN AC-23A 415V (A)
320
Rated breaking cap. ICN AC-23A 500V (A)
320
Rated breaking cap. ICN AC-23A 690V (A)
320
Rated fused short-ckt current back-up fuse opt 1 (A)
80
Rated fused short-ckt current peak value (kA)
8.2
Rated fused short-ckt current RMS Ik opt 1 (kA)
50
Rated fused short-ckt. impulse withstand volt. Uimp (kV)
8
Nimelliseristysjännite Ui (V)
800
Mitoitettu jatkuva virta AC-21A 415V (A)
80
Mitoitettu jatkuva virta AC-21A 500V (A)
80
Mitoitettu jatkuva virta AC-21B 415V (A)
80
Mitoitettu jatkuva virta AC-22A 415V (A)
63
Mitoitettu jatkuva virta AC-22A 500V (A)
63
Rated operational current AC-22A 690V (A)
63
Rated operational current AC-23A 415V (A)
40
Rated operational current AC-23A 500V (A)
40
Rated operational current AC-23A 690V (A)
40
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 415V (kW)
22
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 500V (kW)
30
Rated oper. power 3-ph 1500rpm SQ cage motor AC-23A 690V (kW)
37
Rated short-ckt. making cap. Icm 690V (kA)
3.1
Rated short-time withstand current 1s Icw 690V (kA)
2
Rated therm. current Ithe (A)
80
Rated therm. current Ith (A)
80
Kytkintyyppi
Load Break Switch
Tekninen nimi
4x63A 400V ATEX II 3D
Terminals bolt size (Cu mm²)
2.5..35
Tilavuus
4.584 l
Leveys
162 mm

No dimensional drawings available for this product.

Mittakuva

No dimensional drawings available for this product.
