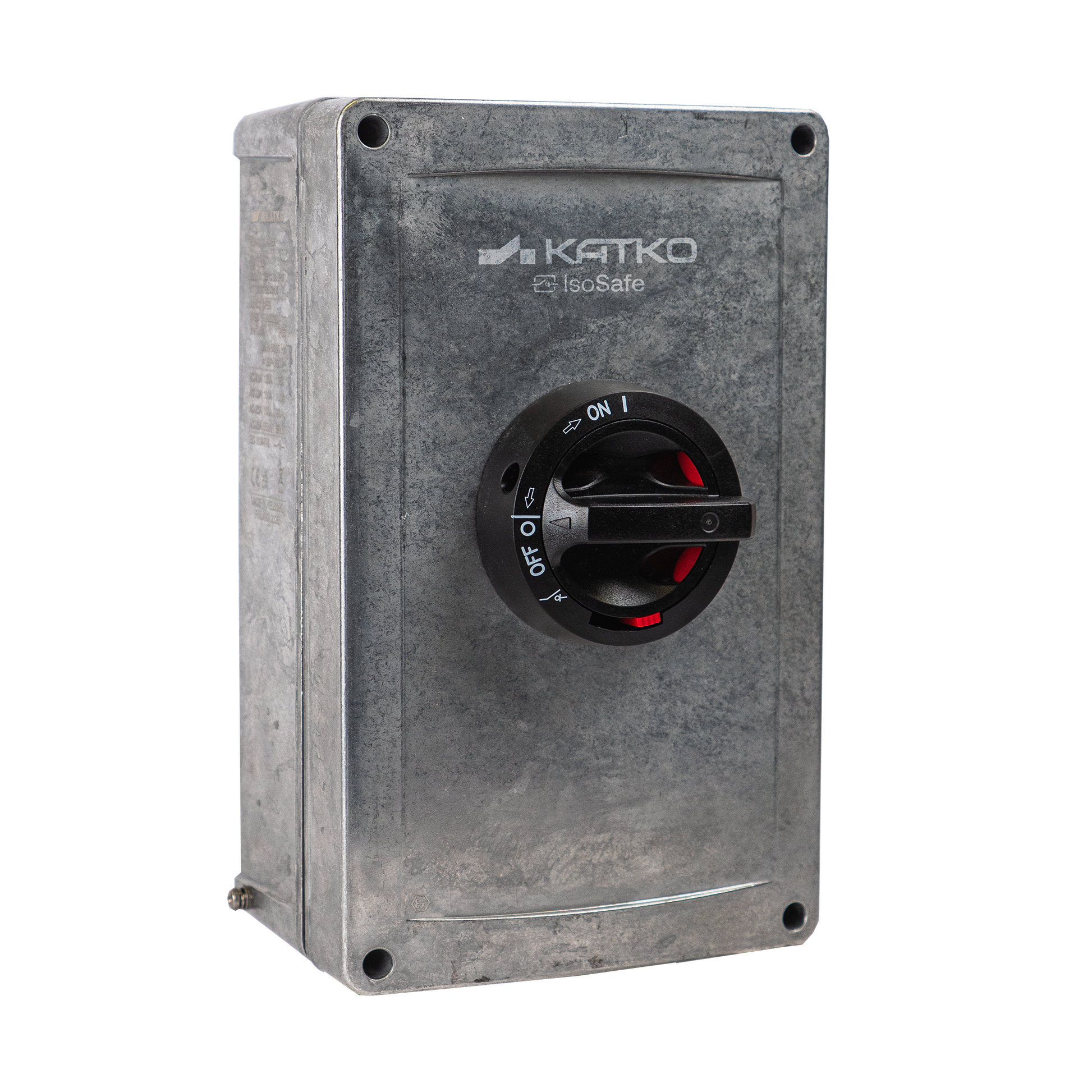

KEA 680 A4EX 4XM40PEX KST16MEX

KEA 680 A4EX 4XM40PEX KST16MEX

Katko ATEX-turvakytkimet on kehitetty räjähdysvaarallisiin tiloihin ja ne tarjoavat turvallisen ja luotettavan erotuksen räjähdysvaarallisissa ympäristöissä. Kytkimet on suunniteltu täyttämään tiukat ATEX-vaatimukset säilyttäen samalla helpon asennettavuuden ja toimintavarman käytön, ja ratkaisuja on saatavilla Zone 21- ja Zone 22 -käyttökohteisiin.

Ne soveltuvat vaativiin teollisiin ympäristöihin ja tarjoavat vankan suojauksen sekä pitkän käyttöiän kohteissa, joissa turvallisuudesta ei voida tinkiä.

GTIN-koodi
6419410306246
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Kotelotyyppi
Aluminium
Kotelo
A4EX (162 x 262 x 108 mm)

Haluatko lisätietoja tästä tuotteesta?

Asiantuntijamme on apunasi.

 Näytä kaikki tiedot

Tuotetiedot ja dokumentit

Tekniset tiedot

Kaapeliläpiviennit
4 x M40 (19,0-28,0 mm), plastic EX; 1 x plug, metal EX
Syvyys
108 mm
EMC
false
Kotelo
A4EX (162 x 262 x 108 mm)
Kotelotyyppi
Aluminium
ETIM-luokka
EC000522
EX
true
GTIN-koodi
6419410306246
Korkeus
262 mm
IP-luokka
IP66
Liittimien maksimi kiristysmomentti (Nm)
2.5
Mekaaninen kestävyys (toimintajaksoa)
50000
Nettopaino
2.857 kg
Nimellisarvot kun kaapelikoko (mm²)
35
Napojen lukumäärä
6
Tuotetyyppi
KEA 680 A4EX 4XM40PEX KST16MEX
Mitoituskatkaisukyky AC-23A 415 V (A)
504
Mitoituskatkaisukyky AC-23A 500 V (A)
320
Mitoituskatkaisukyky AC-23A 690 V (A)
320
Sulakkeella suojattu nimellisoikosulkuvirta, sulake vaihtoehto 1 (A)
80
Huippuarvo (kA)
8.2
Sulakkeella suojattu nimellisoikosulkuvirta, RMS-arvo Iq vaihtoehto 1 (kA)
50
Nimellissyöksykestojännite, Uimp (kV)
8
Nimelliseristysjännite, Ui (V)
800
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 500 V, Ie (A)
100
Nimelliskäyttövirta AC-21A 415 V, Ie (A)
100
Nimelliskäyttövirta AC-22A 415 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 500 V, Ie (A)
80
Nimelliskäyttövirta AC-22A 690 V, Ie (A)
80
Nimelliskäyttövirta AC-23A 415 V, Ie (A)
63
Nimelliskäyttövirta AC-23A 500 V, Ie (A)
40
Nimelliskäyttövirta AC-23A 690 V, Ie (A)
40
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 415 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 500 V (kW)
30
Nimelliskäyttöteho 3-vaiheiselle (1500 r.p.m.) vakio oikosulkumoottorille AC-23A 690 V (kW)
37
Oikosulun nimellissulkemiskyky, Icm 690 V (kA)
3.1
Terminen nimelliskestovirta 1 s, Icw 690 V (kA)
2
Koteloidun laitteen terminen rajavirta, Ithe (A)
100
Avoimen tilan terminen rajavirta, Ith (A)
100
Kytkintyyppi
Load Break Switch
Tekninen nimi
6x80A 400V ATEX II 3D
Liitoskaapeleiden / pulttikoko Cu (mm²)
2.5..35
Tilavuus
4.584 l
Leveys
162 mm

Mittakuva

Logistiikkatiedot

Pakkauskoko 1 GTIN-koodi
6419410306246
Pakkauskoko 1 paino
2.857 kg
